电话机的电路结构及实用电路分享

电话机电路的结构

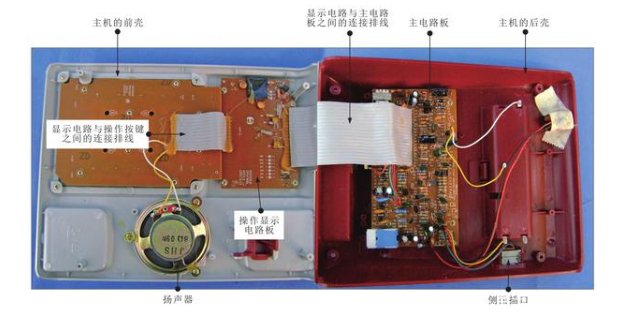

图13-31为电话机主机内部电路的结构，主要由主电路板、操作显示电路板、排线及扬声器等构成。

图13-31 电话机主机内部电路的结构

图13-32为电话机的主电路板。电话机的大部分电路和关键元器件都在主电路板上，如叉簧开关、极性保护电路、匹配变压器等。

图13-32 电话机的主电路板

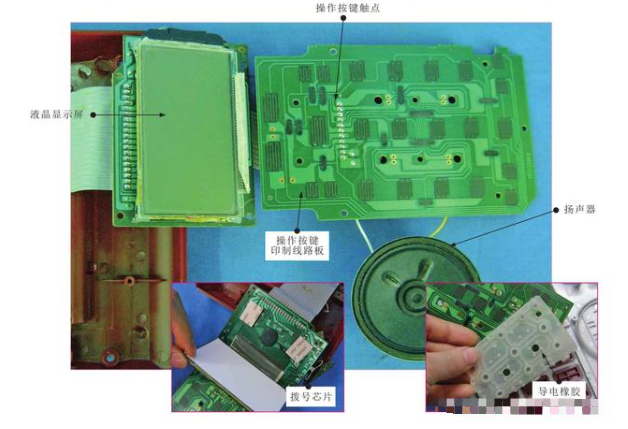

图13-33为电话机的操作及显示电路板，主要包含操作按键触点、液晶显示屏、拨号芯片及扬声器等。

图13-33 电话机的操作及显示电路板

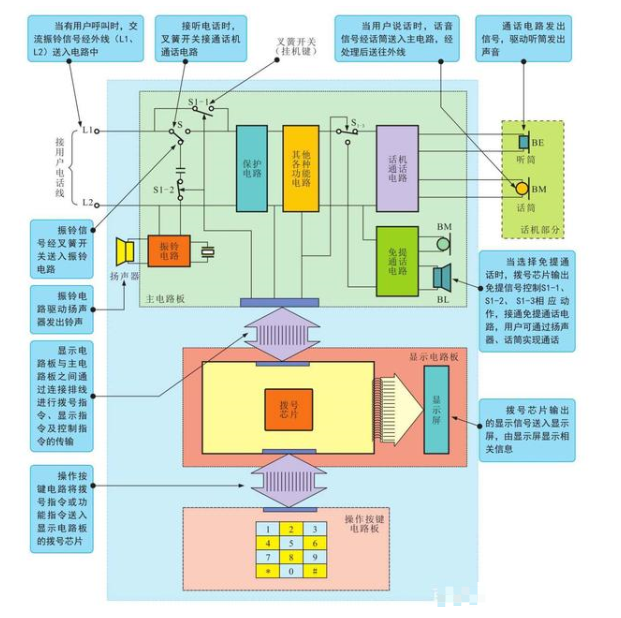

图13-34为电话机电路的功能框图。

划重点

图13-34 电话机电路的功能框图

多说两句！

图13-34中，操作按键电路板是由主电路板上的拨号芯片控制的;显示电路板与主电路板之间通过连接排线进行数据传输;主电路板与话机部分通过4芯线连接，并通过2芯的用户电话线与外线通信。

电话机实用电路

1 电话机听筒通话电路

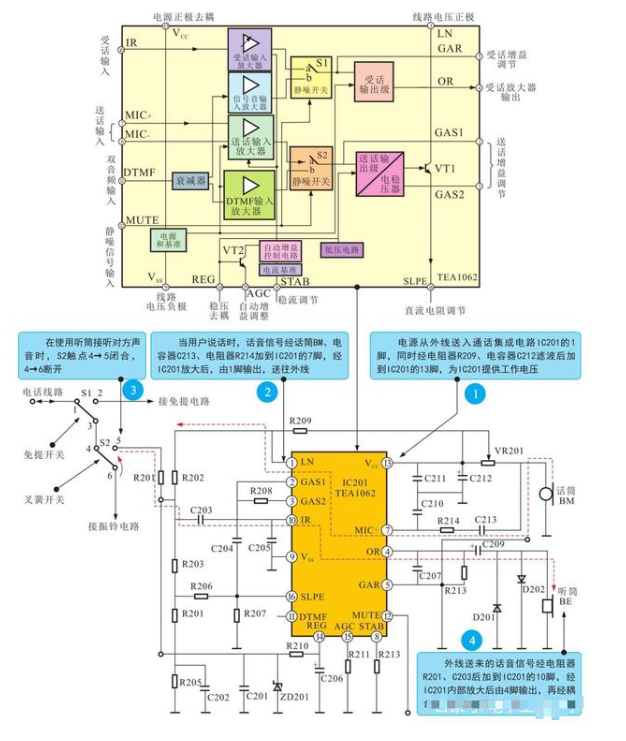

图13-35为由通话集成电路TEA1062构成的电话机听筒通话电路。

图13-35

2 电话机振铃电路

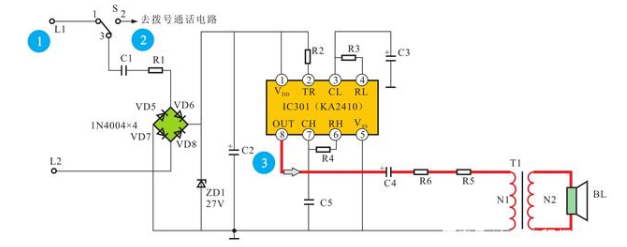

图13-36为采用振铃芯片KA2410的电话机振铃电路。由图可知，该电路主要是由叉簧开关S、振铃芯片IC301（KA2410）、匹配变压器T1、扬声器BL等部分构成的。

图13-36

图13-36电路分析

1 当有用户呼叫时，交流振铃信号经外线（L1、L2）送入电路中。

2 未摘机时，叉簧开关S的触点接在1→3上，振铃信号经电容器C1后耦合到振铃电路中，再经限流电阻器R1、极性保护电路VD5～VD8、C2滤波及ZD1稳压后，加到振铃芯片IC301的1、5脚，为IC301提供工作电压。

3 当IC301获得工作电压后，内部振荡器启振，由一个超频振荡器控制一个音频振荡器，经放大后，由8脚输出音频振铃信号，经耦合电容C4、R6后，由匹配变压器T1耦合至扬声器发出铃声。

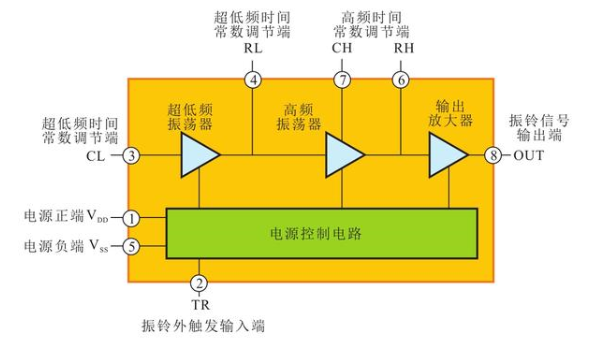

图13-37为振铃芯片KA2410的内部结构。

图13-37 振铃芯片KA2410的内部结构

3 电话机免提通话电路

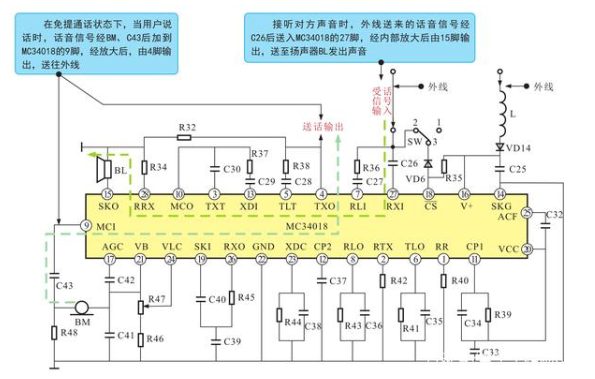

图13-38为由通话集成电路MC34018构成的电话机免提通话电路。由图可知，该电路主要是由免提通话信号处理集成电路（MC34018）、免提话筒BM、扬声器BL及外围元器件构成的。

图13-38

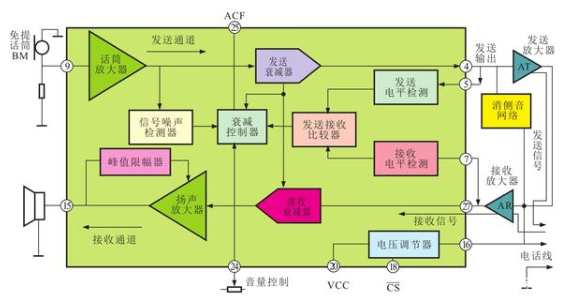

图13-39为MC34018的内部结构。

图13-39 MC34018的内部结构

4 电话机拨号电路

图13-40为由拨号芯片HM9102D构成的电话机拨号电路。该电路主要是由拨号芯片IC3（HM9102D）、晶体G1、叉簧开关S1、极性保护电路VD1～VD4、压敏电阻器R1及操作键盘等构成的。

图13-40

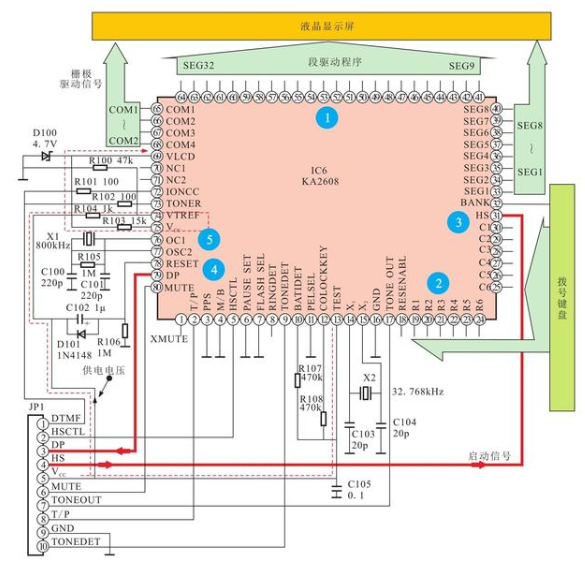

图13-41为由拨号芯片KA2608构成的拨号电路。由图可知，该电路是以拨号芯片IC6（KA2608）为核心的电路单元。KA2608是一种多功能芯片，内部包含拨号控制、时钟及计时等功能。

图13-41

图13-41电路分析

1 拨号芯片IC6（KA2608）的33～68脚为液晶显示屏的控制信号输出端，为液晶显示屏提供显示驱动信号;69脚外接4.7V的稳压管D100，为液晶显示屏提供一个稳定的工作电压;14脚、15脚外接晶体X2、谐振电容C103、C104构成时钟振荡电路，为IC6提供时钟信号。

2 IC6的15～24脚、25～30脚与操作按键电路板相连，组成6×6键盘信号输入电路，用于接收拨号指令或其他功能指令。

3 IC6的31脚为启动端，经JP1的4脚与主电路板相连，接收主电路板送来的启动信号。

4 JP1为拨号芯片与主电路板连接的接口插件，各种信号及电压的传输都是通过该插件进行的，如主电路板送来的5V供电电压经JP1的5脚后分为两路：一路直接送往IC6芯片的13脚，为其提供足够的工作电压;另一路经R104加到IC6的74脚，经内部稳压处理后从75脚输出，经R103、D100为液晶显示屏提供工作电压。

5 IC6的77脚、76脚和晶体X1（800kHz）、R105、C100、C101组成拨号振荡电路。
