红外线电话机的高音质电路

“红外线电话机”中的通信方式，在浅调制的场合音质尚可，但在深调制时因失真而音质降低，且载波频率出现大的变化。改善这一缺陷的电路如图1，采用运放的积分电路对电容实现恒流充放电。

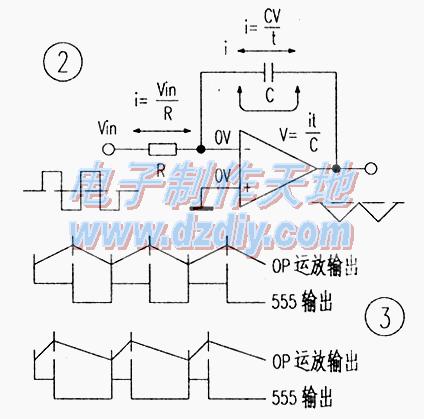

积分电路的基本形式如图2，如果在其输入端加上电压，则运放的输入端虚拟短路成立，在电阻中流过与输入电压成正比的电流。而运放的输出端为维持虚拟短路．将通过电容流过与输入电流相等的电流。在输入电压恒定时，电容将以恒流充电，因而在输入矩形波时，将输出精密的三角波。

在图1电路中，当运放输入电压为2.5v、Tr1导通时，因为VR1输入的电压为0v，电容c1以恒流充电，输出电压线性增高，当超过阈值电压时开始放电，Tr1截止。如果将VR1的输入电压变为5v，电容C1将以相同电流作恒流放电。当输出电压低于触发电压时放电终止。如此往复进行。图3是输出波形。

声音信号通过电阻输入运放，电容被充放电。充放电的终结时间是变化的，电流的变化改变了脉冲的占空比。与声音信号成比例的电流可得到线性良好的脉冲调幅。因为运放的输入电压被恒定为2.5v．故在电阻上流入成正比的输入信号电流。

本电路的充电时间与放电时间的总和与调制的深浅无关．因而尽管占空比变化．载波频率也是恒定不变的。不论是高输入．还是深调制，均可得到优良的音质。
