POST TIME:2021-07-22 17:04
模拟电话机发出的振铃声，发声方式是有一定时间间隔的间歇式连续声响。

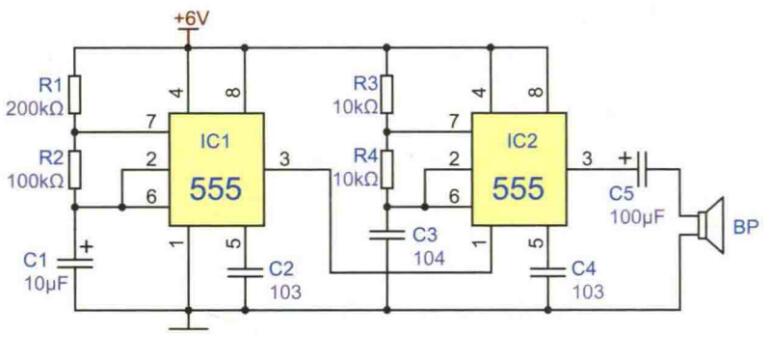

在电路中，两个五五五与外围阻容元件各自组成一个多谐振荡器电路，其中IC1组成的是低频振荡电路，振荡周期3至4秒。IC2组成的振荡电路的频率约500赫兹，IC1的信号输出端第3脚和IC2的接地端第1脚是直接连接的，中间没有任何电路元件，这种连接表明，IC1的输出低频矩形波对IC2的振荡频率的调制方式是直接调制的，即用矩形波来调制矩形波，因此IC2输出的矩形波的前后沿仍然是原来的前后沿，没有发生变化。而调制信号对IC2输出矩形波的作用仅仅是使这个约500赫兹的音频信号产生间断，间断时间由IC1输出的低频脉冲的周期决定。
电路的工作过程：IC1的输出脉冲是高电平时，IC2停止振荡，电路不信号，当IC1输出脉冲为低电平时，IC2的第1脚被接地，电路开始振荡并振荡信号，IC1输出脉冲的低电平决定着输出信号的间断时间。
模拟电话通信是以电信号模拟语声变化的一种通信方式。下图为模拟电话通信示意图。发端为送话器，收端为受话器，发端和收端之间通过传输线路连接。当发话者对着送话器讲话时，语声振动激励空气产生声波，声波作用于送话器，使送话器回路中的电流发生相应的变化，这个电流简称话流。话流沿线路传送到对方受话器。受话器在话流的作用下，把电流的变化转换成声波的振动，最后经过空气传给人耳的感觉器官。这就是电话的最基本原理。
模拟电话主要原理中继线
中继线可以理解为连接交换机之间的一组有标号的导线，它的功能就是把各路话音信息互不影响的传送到另一端去。例如，我们可以拿起A交换机上的分机号为123的电话拨交换机B上的分机456；当按9请求占用中继线时，交换机会从A到B之间的中继线中选中一条中继线，假设选中第17条中继线；然后通过中继线把主被叫传送过去，这样，在B交换机上收到了456的分机号；B交换机让分机号为456的电话机震铃，然后用户摘机，进入通话；这样就建立了从分机123，中继线17，分机456的一条通话线路。
模拟中继和数字中继
从硬件上看去，交换机上分别安装了模拟和数字的中继控制模块，而线路上传送的电信号，也分别为模拟和数字的。中继模块的类型只要两边相同就行了，和用户模块类型没有关系，所以可以有两个模拟电话，中间通过数字中继连接。
模拟中继线可以仍然用一条电话线来传输一路中继；数字中继线一般是一对同轴电缆，或者双绞线。一对E1的同轴电缆可以传送30路话音；而模拟中继线和普通电话线一样，传送一路话音需要一对导线。
用电话机振铃1C作模拟声效发生器电路图
电子专用振铃IC已广泛应用于电子电话机振铃电路。实践证明，只要适当改变IC外围元件数值，就可以产生多种电子音。在某些场合，完全可以取代目前流行的四声片、八声片以及两片555时基电路便可构成各种电子音发生器。 工作原理：本文以常见的KA2410为例，它的特点是输出功率大，工作电压范围宽（DC在10～28V），价廉易购。能直接代换的有CS8204、CIC9106、TA3100P等，其它类型的也可以按此原理应用。KA2410的引脚和内部电路如图2所示。该IC内部能产生一个低频信号和两个高音频信号，两个高频信号受低频信号的控制而交替输出。改变低频时间常数可以改变两个高频信号的输出交替快慢程度和时间长短，改变高频时间常数可改变输出信号的音调高低。
基于以上原理，只要改变IC的3、4脚和6、7脚的阻容元件数值，即可使输出有警车声、枪声、门铃声、洒水声等多种声音。 典型应用如图3所示。它可取代两片NE555产生警报声，且声音更加逼真而引人注意。KA2410的输出阻抗较高，如果用常见的低阻抗扬声器输出，最好用一只电话机振铃专用变压器匹配，这样声音效果更佳。如要求大功率输出的场合，可加一级功率放大器。
|
|
|
|||||||||||||||
