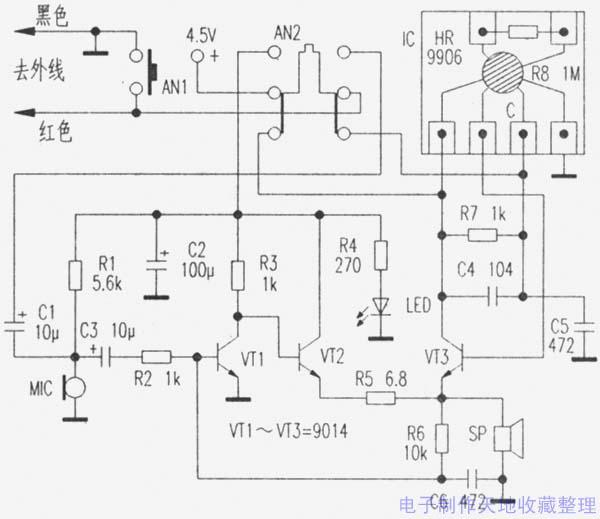

一款家庭用专线对讲电话机电路 在晚上有时睡在床上隔房讲话，即使大声讲也听不清楚而且费力。因此笔者买了一对专线对讲电话机作家庭使用。该电话机与通常的电话机外形相似。需要通话时，拿起话机并按一下呼叫对方的振铃按钮，对方提起话机后便与通常电话一样双向对讲，声音清晰、洪亮。通话完毕挂上话机，电话机即处于守候状态。该机使用3节5号电池，平时不耗电，见附图。

工作原理：IC(HR9906)是一块软封装模拟电话铃声的集成电路，VT1、VT2用作话音放大，VT3是铃声放大。在挂机状态时，按钮开关AN2的接点使4．5V电源接通IC和VT3放大部分，IC触发极C通过AN2的接点与外线接通。双方对讲的电话机线路完全相同。甲方需要通话时，先提起电话机(此时按钮开关AN2的压簧被释放而弹起，4．5V电源接通本机话音放大部分，另一接点外线与本机话音输入端电容C1连接)，本机指示灯LED点亮，然后按下AN1，此时乙方IC触发极C被接地，因此乙方的电话机处于振铃状态。当乙方拿起电话机时，双方的输入端相连(红色导线和黑色导线分别相连)。任何一方通话时，声波通过话筒MIC转为话音电流，此电流通过电容C1传送到对方，经过对方的VT1、VT2话音放大，由VT2射极输出、经电阻B5限流传送到听筒SP。这里SP是一个直径为Φ42mm、8Ω／0．25W小型喇叭。
