电话自动控制床头灯电路分析

有了床头电话，就寝后，接打电话就不用起床开灯了。笔者提供的电路，把这种床头电话和床头灯巧妙地连接起来，使后者可以兼做电话自控灯，夜间电话机铃响或打电话摘机时，床头灯能自动点亮，通话完毕，挂机后延时50s左右又能自动熄灭，而白天接打电话机，床头灯不会点亮。

一、工作原理

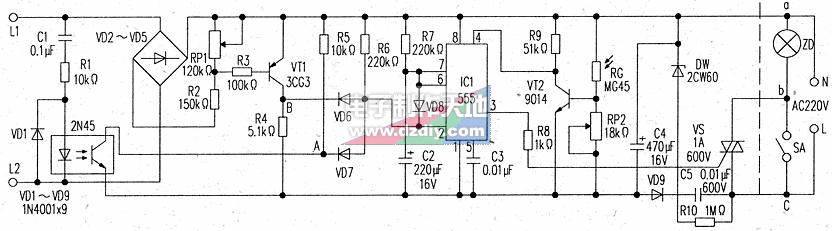

电路见附图。当有电话打来时，振铃信号经C1、R1隔直、降压、限流，使光耦导通，A点电位变低，IC1②脚电位降到1／3VDD(4V)以下，IC1置位，其③脚输出高电位，VS导通，灯泡点亮，摘机后，电话铃声消失，A点恢复高电位，与此同时，由于电话机外线上的直流电压(一般在48V)因摘机而降到8V左右，使VT1截止，集电极(B点)由高电位变成低电位，使IC1②脚电位仍然保持在置位状态。另方面，由于IC1⑥、⑦脚和②脚之间有二极管VD8相连，使⑥、⑦脚被钳位在低电位(比②脚高O.7V)，电容C2不会被充电。挂机后，VT1又恢复导通状态，VT1集电极，即B点变成高电位，IC1②脚也变成高电位，VD8反偏截止，上述钳位作用消失，电源通过R7给C2充电，当充到2／3VDD(8V)时，IC1复位，③脚变成低电位，VS截止，ZD熄灭。挂机后，ZD点亮的延时时间长短和R7、C2之值成正比，本电路延时50s。综上，R6和VD6、VD7构成个负逻辑或门，输入端是A、B两点，输出就是IC1②脚。此脚为高电平，ZD点亮。不难想到，打电话而摘机时，VT1截止，B点为低电位，ZD点亮，挂机延时50s左右熄灭。此过程和接电话时摘机后的过程，是完全一样的。

IC1④脚受环境光控制。在白天或室内有灯光照射下，光敏电阻RG阻值小，VT2导通，IC1④脚为低点位，强迫IC复位，ZD不会点亮，只有在夜晚，且室内熄灯后，RG的阻值变大，VT2截止，IC1④脚变成高电位，电话才能控制床头灯。市电AC220V经C5降压、DW稳压、VD9整流、C4滤波后，给控制部分提供12V直流电源。

附图中，虚线右边是床头灯原来的电路，控制电路a、b、c三处与床头灯相连，SA是原来的灯开关，显然，电话电路丝毫不影响原来的SA对ZD的控制功能，只是给ZD增加了受电话控制的新功能。

二、制作调试

按附图将电路焊好无误即可调试。

1.电位器RP2的调试方法(1)RP2暂调到阻值最小一端，(2)接上AC220V电源(注意．火线、零线不可接反，以免控制部分直接接火线)，ZD必然处于点亮状态(因为IC1②脚通过VD6和R4接地)，(3)逐渐增大RP2阻值，当ZD熄灭时，再稍微增加一些即可。这时，只要用手捂上RG，ZD就会点亮，放开手ZD就会熄灭。

2.电位器RP1的调试方法

(1)RG用黑布包好(2)RP1暂调到阻值最大端，(3)使电话机处于摘机状态．(4)接上Ac220V电源(注意：火线、零线不可接错)，ZD必然处于点亮状态，(5)将L1、L2两端与电话机连上，经过大约50s后，ZD熄灭。(6)使RP1阻值慢慢减小，待ZD点亮时，再稍微减小一些即可。这时，挂机、ZD经50s左右应自动熄灭，如果电话机铃响接电话或主动摘机打电话，ZD应自动点亮，挂机后持续亮50s左右自动熄灭。去掉RG上的黑布，RP1调试完毕。

调试完成后，RG需装在一段约40mm、直径10mm的黑色塑料管内，其固定端(即开口端)的安装位置和方向，应使开口端能射进自然光和室内照明灯光，而不能射人床头灯的光线。

另外，本电路也可以适用于电话机外线上直流48V，摘机后电压不是8V左右的情况。 作者：扬华
