电话未挂断提示电路附加装置,Alarm circuit

电话未挂断提示电路附加装置,Alarm circuit

关键字：电话未挂断提示电路附加装置

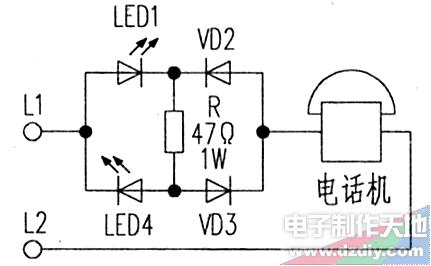

如果接听电话后未把电话挂好，刚巧对方也没挂好，往往会给使用者造成额外的经济损失。为此，笔者介绍一款新颖的电话附加装置，该装置能在电话使用完毕后，手柄未压准叉簧或免提键未复位，使通话后一直处于未挂断状态时发出报警提示。 工作原理：电路如附图所示，当电话摘机后接通电话机负载，外线脉冲电流正半周时，电流经过LED1、R、VD3和电话机形成回路，LED1正向导通点亮，负半周时，电话机、VD2、R、LED4形成回路，电流流过LED4使LED4点亮，提示电话机工作，挂机后电流回路被切断，LED熄灭，电话机不工作。R为流电阻，阻值大小视LED性能而定。该电路可装在电源外线盒内，盒面上钻二个小孔，露出LED1、LED4。如想要声、光提示，可将嘀、嘀声音乐片接在LED两端。
