电话伴侣—“顺风耳”,Phone companion

POST TIME:2021-07-22 17:09

电话伴侣—“顺风耳”,Phone companion

关键字:电话接听电路

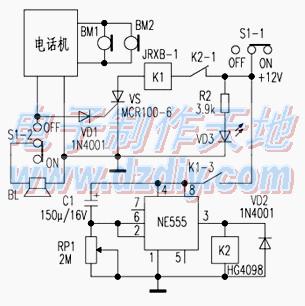

家里电话机装上本装置,就具备了“顺风耳”的功能,当你出门在外,家中无人时,如果对家里的安全不放心,只要拨通家中的电话,家里的一切响动尽收耳底,可解除你的后顾之忧!现代科学飞速发展,给人们带来了方便和实惠,这几年市场上各式各样的电话机层出不穷,有远程可视电话、自动报警电话,可以上网、浏览的电话……,可这些新电话价格昂贵,非一般工薪阶层所能享受。本文向电子爱好者介绍一个“顺风耳”小电路,只要稍具动手能力的朋友都能制作,而且电路简单,元器件易找,成本只要十几元,供爱好者动手一试。“顺风耳”的电路见附图所示。“顺风耳”电路板体积小,可以固定在电话机里面。在电话机前面适当位置钻一个 ∮3mm的小孔,在里面装上一个驻极体话筒BM2与电话机手柄中的BM1相并联,继电器K1的两个常开触点K1-1、K1-2(电路中未画出)并联在电话机叉簧的两个触点上,电话机侧面装一个双连开关S1,控制外接+12V电源和扬声器的通断。当拨通家中的电话后,振铃信号经VD1整流,触发单向可控硅VS导通,继电器K1得电工作,常开接点K1-1、K1-2闭合,电话机摘机,驻极体话筒BM2得电工作,你便可以听到家中的各种响动,同时继电器K1常开触点K1-3闭合,由NE555组成的延时电路得电工作,此时NE555的{3}脚输出低电位,继电器K2释放,经过几分钟的延时(此时间可通过调整RP1改变),NE555的{3}脚输出高电位,继电器K2得电工作,其常闭触点K2-1断开,继电器K1断电释放,其常开触点K1-1、K1-2断开,电话机挂机,其常开触点K1-3断开,又引起延时电路断电,继电器K2断电释放,其常闭接点K2-1吸合,整个电路复原,等待下一次的工作。电源开关S处于“OFF”位置时,电源断开,S1-2接通,不影响电话机的正常使用,开关S处于“ON”位置,S1-1接通,电路得电工作,发光二极管VD3闪亮,S1-2断开,电话机的扬声器不响。
