骨干网(Internet Backbone Network)是连接国与国、城市与城市之间的高速互联网络。如下图所示，它通过海缆和路缆，将分布在世界各地的数据中心连接起来，是互联网办事提供商和云计算办事提供商的重要基础设施，肩负着满足全球范围内网络数据通信需求的重任。

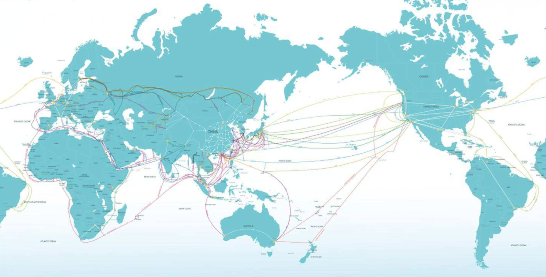

全球骨干网示意图
骨干网的角色如此重要，以至于与此有关的话题，常常会引起业界的关注和讨论。作为云计算的基础，国内的云计算办事提供商是如何运维本身的骨干网的?又是如何实现自动化运维的?有哪些值得分享、思考的经验和做法?作为一名从业 10 年的网络架构师，我向大家介绍一下金山云骨干网的现况，希望对大家有所帮手。
如何快速发现骨干网级别故障?
首先简要介绍一下建设进展。金山云目前在北京和上海两地之间租用专线搭建起了骨干网络，根据计划，本年金山云会在广州安排节点，将进一步扩大环网规模，搭建北上广骨干环网，大幅提升金山云公有云办事的网络质量SLA。
当然，这并不是说建设骨干环网后就不会出故障了，，对于互联网公司和云计算办事商来说，运营商的骨干网络故障是很让人头痛的，因为在通常情况下，这种故障会影响到多个省份用户网络的拜候质量。
例如， 2016 年 11 月 19 日晚 8 点，包孕华南、西南、华中等在内的国内多个地区，超过 10 个省份的用户，在拜候华北地区的办事节点时，均出现了问题。测试结果显示，ICMP丢包率高达30%，延迟增大了约100ms，这种级另外丢包率和延迟情况，如果不及时处理，将导致用户的业务严重受损。
那么，对于这种骨干网级另外故障，云办事商能否做到快速发现定位呢?当然是可以的。
金山云的做法是，通过自研开源监控的方式，研发出办事于金山云整个骨干网的网络质量监控系统(Netbench)。

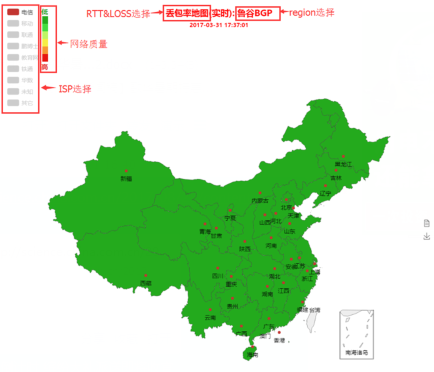

金山云网络质量监控系统监控图
如上图所示，金山云的这套系统支持多地区、多ISP监控，可在运营商发生骨干网故障时，快速发现并准确定位故障，同时采用电子地图这种直不雅观形式，显示出各省份各地级市的网络质量(延迟、丢包等数据)，如果某地出现问题，地图上相应位置的颜色就会变得差别。
金山云网络质量监控系统架构图
金山云这套网络质量监控系统的主要特点，分为定位策略、主要功能、应用场景三部分：
一、定位策略
抓取拜候客户办事的用户IP作为监控目的IP;
多对多的监控模式，多个源IP监控全国各个省市的用户IP(保证数据的准确性制止路由ecmp不均匀的问题);
通过对抓取到的IP进行筛选，排除掉一些不准确的IP，最终筛选出每省份数百个有效IP进行监控;
商用的IP地址库与BGP IP结合对抓取到的IP进行区分(ISP、省、市等);
Master-Slave的安排模式，监控周期可精确到分钟级(每 1 分钟)。
二、主要功能
提供短信、微信、邮件告警;
提供故障时的MTR数据(平均每省份多个MTR)，可帮手判断loss节点;
提供柱状图、历史数据展示等功能，可追溯故障，查看故障时的丢包以及延迟情况;
可针对重要的IP进行指定监控。
三、应用场景
可覆盖CDN、静态、BGP等多网络类型;
目前可针对EIP(计算)、KS3(存储)、KLS(视频)等业务类型进行监控。

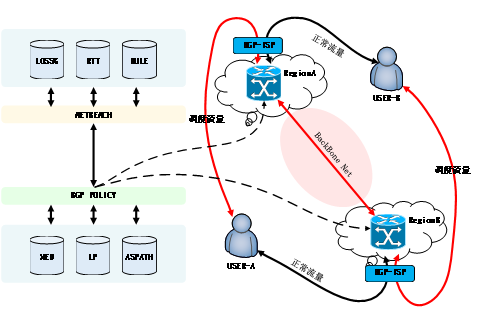

骨干网调度架构图
如何快速解决骨干网级别故障?
对于骨干网级另外故障，除了需要快速发现，更需要快速解决。
有些互联网和云计算办事提供商，会通过多线BGP切换故障ISP流量至其他的ISP的方式绕开故障点，由于我国南北互通问题，跨网拜候的质量很差，丢包和延迟都无法保证，并且在跨网切换时，会有较长时间的路由收敛，导致客户长连接业务中断。
金山云制止了这些问题。因为金山云的自建骨干网络拥有支持跨区域调度能力，当出现故障时，能够通过骨干网跨地区调度故障运营商流量，这种调度只是在同ISP差别地区之间的调度，只增加地区间的延迟，对整体丢包并无影响，这样一来，整体办事质量就得到了保障，同ISP内的路由切换收敛时间，可保证用户无感知，在近几次运营商南北骨干网故障中，金山云均做到了故障的快速调度恢复，客户也不必再因为运营商骨干网的故障而头疼了。

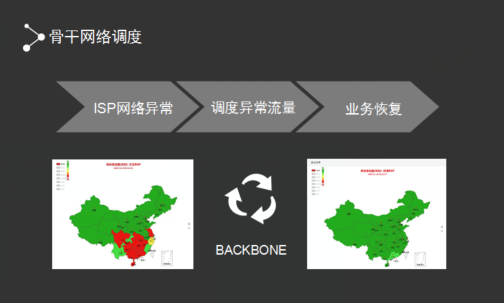

骨干网络调度前后对比图
