| hostname | ip | 系统版本 |
|---|---|---|
| cdh1 | 10.30.10.111 | centos7 |
| cdh2 | 10.30.10.112 | centos7 |

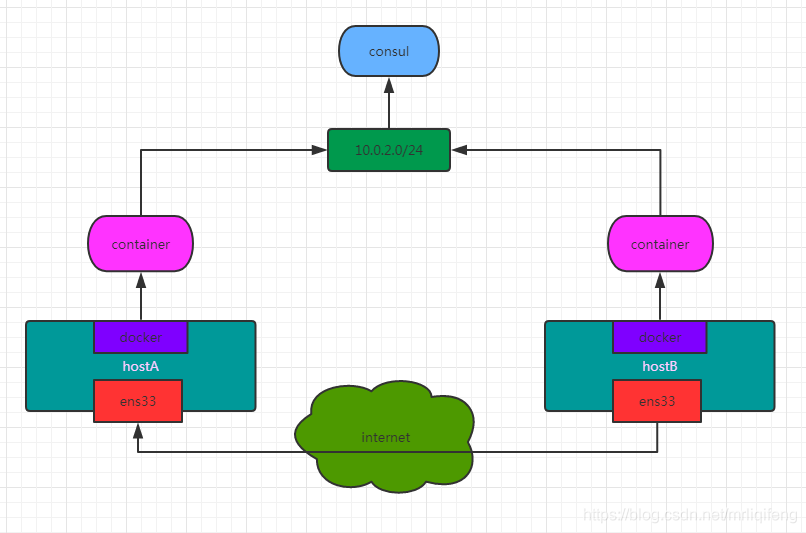

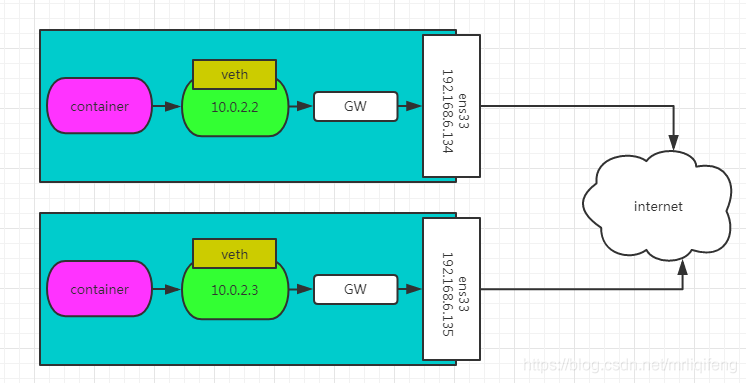

要实现overlay网络，我们会有一个服务发现。比如说consul，会定义一个ip地址池，比如10.0.2.0/24之类的。上面会有容器，容器的ip地址会从上面去获取。获取完了后，会通过ens33来进行通信，这样就可以实现跨主机的通信。
consul通过docker部署在cdh1，首先需要修改cdh1中的docker配置并重启
[root@cdh1 /]# vim /etc/docker/daemon.json //添加以下配置 "live-restore":true [root@cdh1 /]# systemctl restart docker
“live-restore”:true 此配置的作用为在docker守护程序停止或重启的时候，容器依然可以保持运行
在cdh1下载consul镜像并启动
[root@cdh1 /]# docker pull consul [root@cdh1 /]# docker run -d -p 8500:8500 -h consul --name consul consul
修改cdh1中的docker配置并重启
[root@cdh1 /]# vim /etc/docker/daemon.json # 添加以下两行配置 "cluster-store": "consul://10.30.10.111:8500" "cluster-advertise": "10.30.10.111:2375" [root@cdh1 /]# systemctl restart docker
修改cdh2中的docker配置并重启
[root@cdh2 /]# vim /etc/docker/daemon.json # 添加以下两行配置 "cluster-store": "consul://10.30.10.111:8500" "cluster-advertise": "10.30.10.112:2375" [root@cdh2 /]# systemctl restart docker
cluster-store指定的是consul服务地址，因为consul服务运行在cdh1的8500端口，所以两台机器的cluster-store值均为consul://10.30.10.111:8500
cluster-advertise指定本机与consul的通信端口，所以指定为本机的2375端口
此时可以通过http://10.30.10.111:8500/访问consul地址

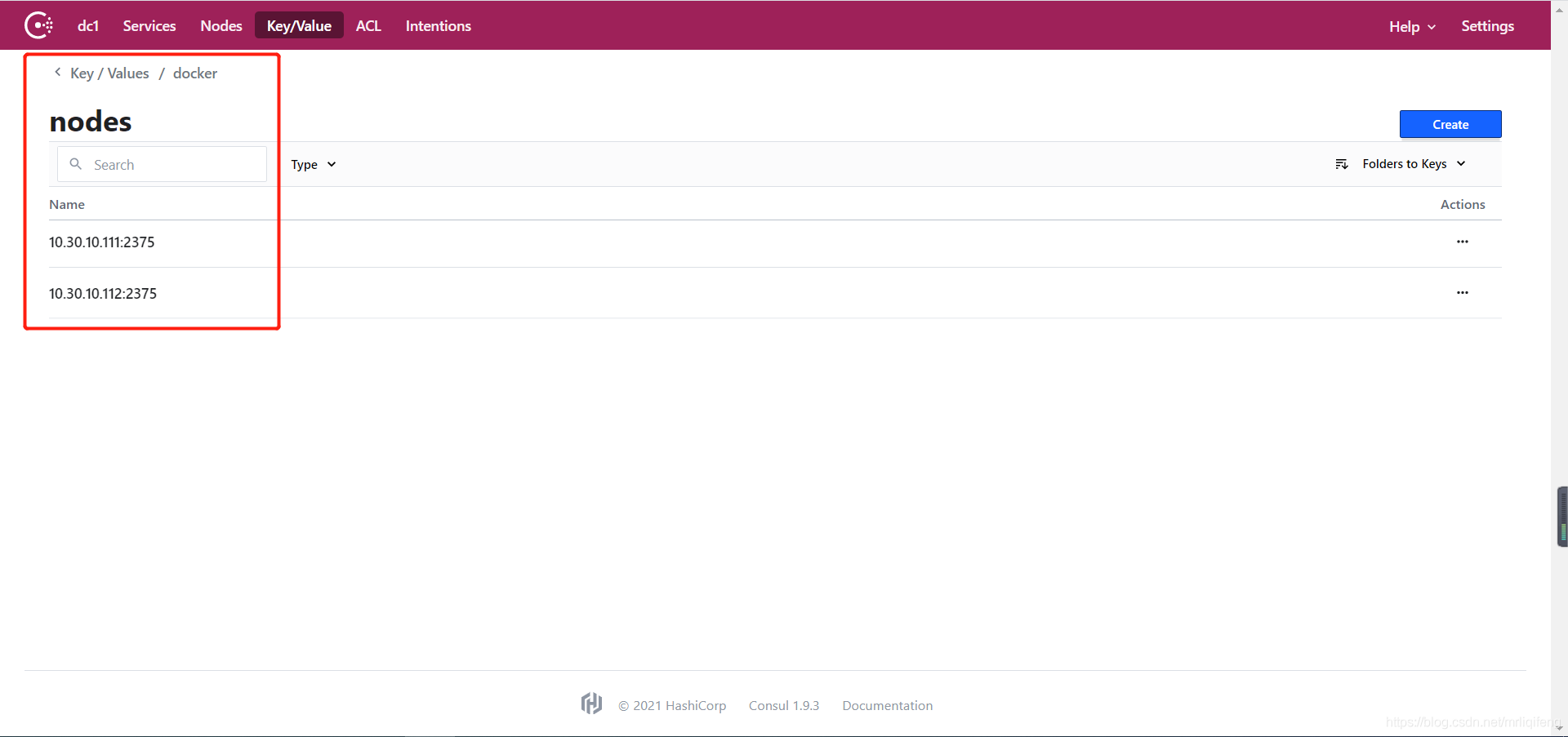

在Key/Value菜单中的docker-nodes目录中可以看到cdh1和cdh2两个docker节点，代表consul配置成功。
此时我们可以创建overlay网络，首先查看目前节点中已有的网络类型
[root@cdh1 /]# docker network ls NETWORK ID NAME DRIVER SCOPE ab0f335423a1 bridge bridge local b12e70a8c4e3 host host local 0dd357f3ecae none null local
然后在cdh1的docker节点创建overlay网络，因为此时consul服务发现已经正常运行，且cdh1和cdh2的docker服务已经接入，所以此时overlay网络是全局创建的，在任何一台宿主机创建一次即可。
[root@cdh1 /]# docker network create -d overlay my_overlay cafa97c5cf9d30dd6cef08a5e9710074c828cea3fdd72edb45315fb4b1bfd84c [root@cdh1 /]# docker network ls NETWORK ID NAME DRIVER SCOPE ab0f335423a1 bridge bridge local b12e70a8c4e3 host host local cafa97c5cf9d my_overlay overlay global 0dd357f3ecae none null local
此时可以看到，创建的overlay网络，标识为golbal。我们可以查看cdh2的网络，可以发现overlay网络也已经创建完毕。
[root@cdh2 ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 90d99658ee8f bridge bridge local 19f844200737 host host local cafa97c5cf9d my_overlay overlay global 3986fe51b271 none null local
创建完成后，我们可以在cdh1和cdh2中指定overlay网络创建docker容器，并进行测试，查看是否可以跨宿主机通信。
在cdh1中创建名称为master的容器，并查看其IP
[root@cdh1 /]# docker run -itd -h master --name master --network my_overlay centos7_update /bin/bash
[root@cdh1 /]# docker inspect -f "{{ .NetworkSettings.Networks.my_overlay.IPAddress}}" master
10.0.0.2
在cdh1中创建名称为slaver的容器，并查看其IP
[root@cdh2 ~]# docker run -itd -h slaver --name slaver --network my_overlay centos7_update /bin/bash
[root@cdh2 ~]# docker inspect -f "{{ .NetworkSettings.Networks.my_overlay.IPAddress}}" slaver
10.0.0.3
此时进入两台容器中，互相ping对方的IP，查看是否成功通信
[root@cdh1 ~]# docker exec -it master /bin/bash [root@master /]# ping 10.0.0.3 PING 10.0.0.3 (10.0.0.3) 56(84) bytes of data. 64 bytes from 10.0.0.3: icmp_seq=1 ttl=64 time=0.587 ms 64 bytes from 10.0.0.3: icmp_seq=2 ttl=64 time=0.511 ms 64 bytes from 10.0.0.3: icmp_seq=3 ttl=64 time=0.431 ms 64 bytes from 10.0.0.3: icmp_seq=4 ttl=64 time=0.551 ms 64 bytes from 10.0.0.3: icmp_seq=5 ttl=64 time=0.424 ms ^C --- 10.0.0.3 ping statistics --- 5 packets transmitted, 5 received, 0% packet loss, time 4000ms rtt min/avg/max/mdev = 0.424/0.500/0.587/0.070 ms
[root@cdh2 ~]# docker exec -it slaver /bin/bash [root@slaver /]# ping 10.0.0.2 PING 10.0.0.2 (10.0.0.2) 56(84) bytes of data. 64 bytes from 10.0.0.2: icmp_seq=1 ttl=64 time=0.499 ms 64 bytes from 10.0.0.2: icmp_seq=2 ttl=64 time=0.500 ms 64 bytes from 10.0.0.2: icmp_seq=3 ttl=64 time=0.410 ms 64 bytes from 10.0.0.2: icmp_seq=4 ttl=64 time=0.370 ms ^C --- 10.0.0.2 ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3000ms rtt min/avg/max/mdev = 0.370/0.444/0.500/0.062 ms
成功通信！
