VMware下Centos7桥接方式网络配置步骤详解

VMware虚拟机下Centos7 桥接方式网络配置完整步骤，供大家参考，具体内容如下

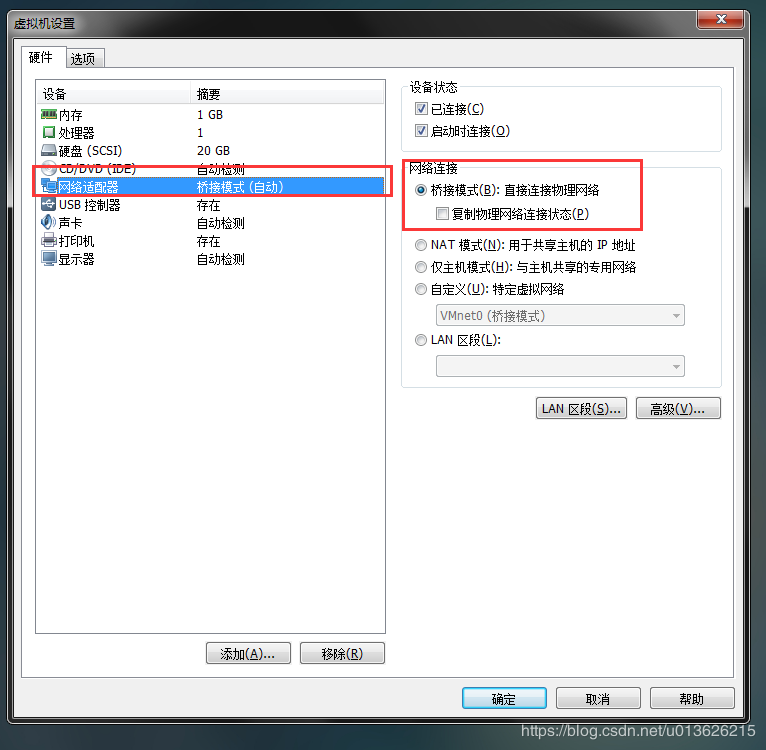

一、打开虚拟机的设置页面，设置虚拟机桥接模式如图：选择桥接模式（复制物理网络连接可选）

二、桥接模式配置VMware虚拟机网络

1. 查看宿主机网络信息：

ipconfig /all

以太网适配器本地连接：

 连接特定的 DNS 后缀 . . . . . . . :
 描述. . . . . . . . . . . . . . . : Realtek PCIe GBE Family Controller
 物理地址. . . . . . . . . . . . . : 44-37-E6-D2-D6-A5
 DHCP 已启用 . . . . . . . . . . . : 是
 自动配置已启用. . . . . . . . . . : 是
 IPv4 地址 . . . . . . . . . . . . : 192.168.0.107(首选)
 子网掩码 . . . . . . . . . . . . : 255.255.255.0
 获得租约的时间 . . . . . . . . . : 2019年3月18日 9:16:04
 租约过期的时间 . . . . . . . . . : 2019年3月20日 5:38:07
 默认网关. . . . . . . . . . . . . : 192.168.0.1
 DHCP 服务器 . . . . . . . . . . . : 192.168.0.1
 DNS 服务器 . . . . . . . . . . . : 192.168.0.1
          192.168.0.1
 TCPIP 上的 NetBIOS . . . . . . . : 已启用

2. 配置CentOS7 ，将主机中对应的信息填入下面对应的位置，静态ip，子网掩码，默认网关， DNS

vi /etc/sysconfig/network-scripts/ifcfg-eno16777736

说明： ifcfg-eno16777736文件每个人可能不同

TYPE=Ethernet
BOOTPROTO=static #修改成static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
NAME=eno16777736
UUID=bf5337ab-c044-4af7-9143-12da0d493b89
DEVICE=eno16777736
ONBOOT=yes #修改成yes
PEERDNS=yes
PEERROUTES=yes
IPV6_PEERDNS=yes
IPV6_PEERROUTES=yes
IPADDR=192.168.0.200 # 自定义虚拟机的ip地址（主机是192.168.0.107），必须与主机在同一网段
NETMASK=255.255.255.0 #设置子网掩码，跟宿主一样
GETWAY=192.168.0.1 #默认网关，跟宿主一样
DNS1=192.168.0.1 #DNS，跟宿主一样

ip地址：设置和宿主机同网段ip
NETMASK：子网掩码和宿主机相同
GATEWAY: 默认网关和宿主机相同
DNS1: 跟宿主一样

3. 添加网关地址

vi /etc/sysconfig/network

内容如下：

NETWORKING=yes
HOSTNAME=xxxx #名字随便了
GATEWAY=192.168.1.1 #默认网关和宿主机相同

4. 添加DNS

vi /etc/resolv.conf

内容如下：

# Generated by NetworkManager
nameserver 192.168.0.1 #DNS，跟宿主一样

5. 重启network

service network restart

三、测试

1. 内网访问自身静态ip

[root@localhost Desktop]# ping 192.168.0.200
PING 192.168.0.200 (192.168.0.200) 56(84) bytes of data.
64 bytes from 192.168.0.200: icmp_seq=1 ttl=64 time=0.036 ms
64 bytes from 192.168.0.200: icmp_seq=2 ttl=64 time=0.043 ms
64 bytes from 192.168.0.200: icmp_seq=3 ttl=64 time=0.047 ms
64 bytes from 192.168.0.200: icmp_seq=4 ttl=64 time=0.046 ms
^C
--- 192.168.0.200 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 2999ms
rtt min/avg/max/mdev = 0.036/0.043/0.047/0.004 ms

2. 访问公网

[root@localhost Desktop]# ping www.baidu.com
PING www.a.shifen.com (180.97.33.108) 56(84) bytes of data.
64 bytes from 180.97.33.108: icmp_seq=1 ttl=57 time=2.52 ms
64 bytes from 180.97.33.108: icmp_seq=2 ttl=57 time=2.04 ms
64 bytes from 180.97.33.108: icmp_seq=3 ttl=57 time=3.20 ms
64 bytes from 180.97.33.108: icmp_seq=4 ttl=57 time=2.20 ms
64 bytes from 180.97.33.108: icmp_seq=5 ttl=57 time=3.56 ms
64 bytes from 180.97.33.108: icmp_seq=6 ttl=57 time=2.08 ms
64 bytes from 180.97.33.108: icmp_seq=7 ttl=57 time=2.11 ms
64 bytes from 180.97.33.108: icmp_seq=8 ttl=57 time=2.37 ms
64 bytes from 180.97.33.108: icmp_seq=9 ttl=57 time=2.58 ms
64 bytes from 180.97.33.108: icmp_seq=10 ttl=57 time=3.61 ms
64 bytes from 180.97.33.108: icmp_seq=11 ttl=57 time=3.74 ms
64 bytes from 180.97.33.108: icmp_seq=12 ttl=57 time=2.81 ms
^C
--- www.a.shifen.com ping statistics ---
12 packets transmitted, 12 received, 0% packet loss, time 11021ms
rtt min/avg/max/mdev = 2.047/2.738/3.744/0.609 ms

3. 宿主机访问虚拟机

C:\Users\Administrator\Desktop
λ ping 192.168.0.200

正在 Ping 192.168.0.200 具有 32 字节的数据:
来自 192.168.0.200 的回复: 字节=32 时间<1ms TTL=64
来自 192.168.0.200 的回复: 字节=32 时间<1ms TTL=64
来自 192.168.0.200 的回复: 字节=32 时间<1ms TTL=64
来自 192.168.0.200 的回复: 字节=32 时间<1ms TTL=64

192.168.0.200 的 Ping 统计信息:
 数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
 最短 = 0ms，最长 = 0ms，平均 = 0ms

4. 虚拟机访问宿主机

[root@localhost Desktop]# ping 192.168.0.107
PING 192.168.0.107 (192.168.0.107) 56(84) bytes of data.
64 bytes from 192.168.0.107: icmp_seq=1 ttl=128 time=0.487 ms
64 bytes from 192.168.0.107: icmp_seq=2 ttl=128 time=0.408 ms
64 bytes from 192.168.0.107: icmp_seq=3 ttl=128 time=0.394 ms
64 bytes from 192.168.0.107: icmp_seq=4 ttl=128 time=0.362 ms
64 bytes from 192.168.0.107: icmp_seq=5 ttl=128 time=0.401 ms
64 bytes from 192.168.0.107: icmp_seq=6 ttl=128 time=0.398 ms
64 bytes from 192.168.0.107: icmp_seq=7 ttl=128 time=0.434 ms
^C
--- 192.168.0.107 ping statistics ---
7 packets transmitted, 7 received, 0% packet loss, time 6005ms
rtt min/avg/max/mdev = 0.362/0.412/0.487/0.036 ms

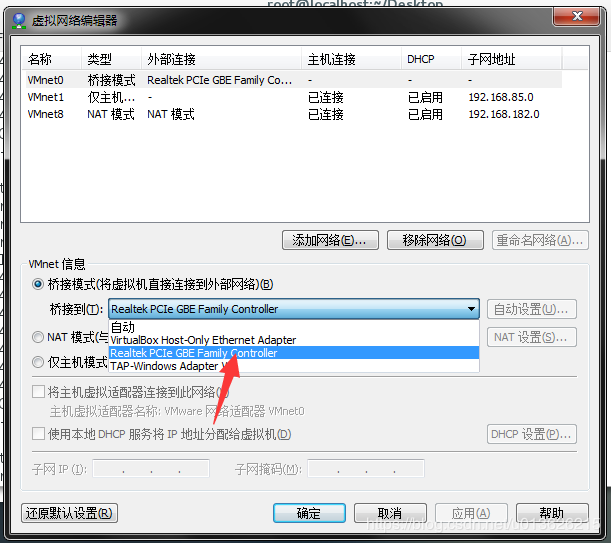

如果还无法ping通上网可能需要选择以下网卡：

VMware菜单栏->编辑->虚拟网络编辑器
