基于Docker的Etcd分布式部署的方法步骤

一环境准备

1.1 基础环境

ntp配置：略 #建议配置ntp服务，保证时间一致性

etcd版本：v3.3.9

防火墙及SELinux：关闭防火墙和SELinux

名称	地址	主机名	备注
etcd1	172.24.8.71	etcd1.example.com	用于保存相关IP信息
docker01	172.24.8.72	docker01.example.com
docker02	172.24.8.73	docker02.example.com

# hostnamectl set-hostname etcd1.example.com
# hostnamectl set-hostname docker01.example.com
# hostnamectl set-hostname docker02.example.com

提示：主机名非必须。

1.2 docker环境

以上所有节点均安装docker，具体方式见《002.docker版本及安装》。

二 etcd节点部署

提示：本环境全部采用docker化，即etcd服务也以docker形式存在。

2.1 etcd基础配置

# mkdir -p /var/log/etcd/  #建议创建etcd日志保存目录
# mkdir -p /data/etcd  #建议创建单独的etcd数据目录
# export HOST_1=172.24.8.71  #设置etcd节点的IP
# export DATA_DIR=/data/etcd  #设置集群etcd数据节点
# REGISTRY=quay.io/coreos/etcd  #建议使用此仓库
# ETCD_VERSION=latest  #设置etcd版本
# export NAME_1=etcd1  #设置etcd节点的name
# docker volume create --name etcd-data

提示：以上所有操作需要在所有节点操作。

2.3 启动docker etcd集群

[root@etcd1 ~]# docker run \

 -p 2379:2379 \

 -p 2380:2380 \

 --volume=${DATA_DIR}:/etcd-data \

 --name etcd ${REGISTRY}:${ETCD_VERSION} \

 /usr/local/bin/etcd \

 --data-dir=/etcd-data --name ${NAME_1} \

 --initial-advertise-peer-urls http://${HOST_1}:2380 --listen-peer-urls http://0.0.0.0:2380 \

 --advertise-client-urls http://${HOST_1}:2379 --listen-client-urls http://0.0.0.0:2379 \

 --initial-cluster ${NAME_1}=http://${HOST_1}:2380

提示：quay.io/coreos/etcd镜像国内可能无法pull，可在国外节点pull，然后scp至集群节点。

2.4 确认验证

 [root@etcd1 ~]# docker ps

 [root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl cluster-health

[root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl --endpoints=http://${HOST_1}:2379 member list

三 docker宿主机节点配置

3.1 docker01配置

[root@docker01 ~]# vi /etc/sysconfig/docker
OPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.72:2379'
[root@docker01 ~]# systemctl restart docker

3.2 docker02配置

[root@docker02 ~]# vi /etc/sysconfig/docker
OPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.73:2379'
[root@docker02 ~]# systemctl restart docker

3.3 创建overlay网络

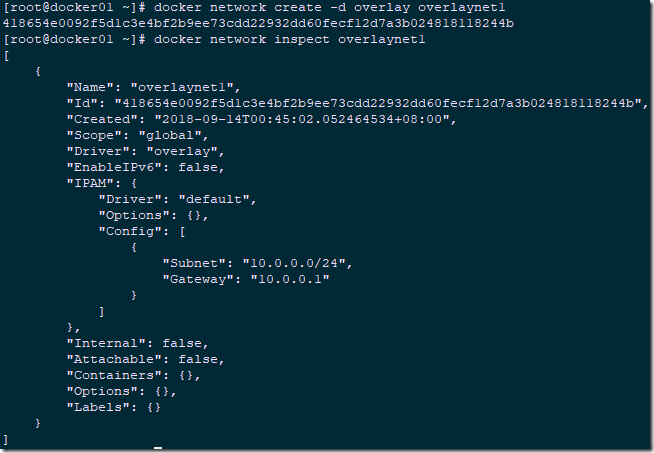

[root@docker01 ~]# docker network create -d overlay overlaynet1
418654e0092f5d1c3e4bf2b9ee73cdd22932dd60fecf12d7a3b024818118244b
[root@docker01 ~]# docker network inspect overlaynet1

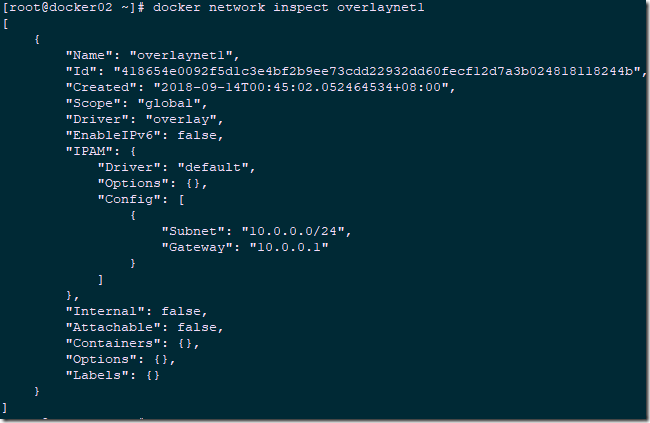

[root@docker02 ~]# docker network inspect overlaynet1

提示：分别在docker01和docker02宿主机查看在docker01上创建的overlay网络，若都存在则表示通过 etcd，网络数据是分布式而不是本地的了。

3.4 测试网络

[root@docker01 ~]# docker run -d --name Container01 --network overlaynet1 training/webapp python app.py
[root@docker02 ~]# docker run -d --name Container02 --network overlaynet1 training/webapp python app.py

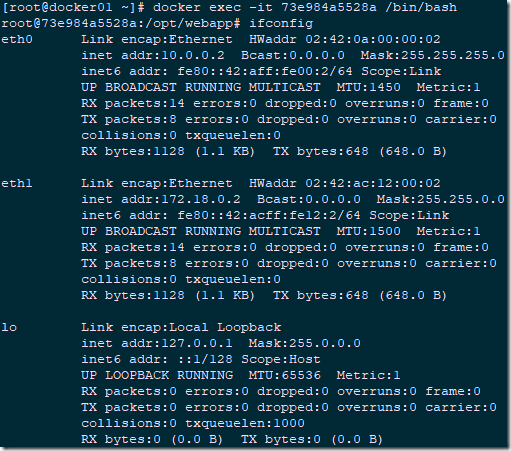

[root@docker01 ~]# docker exec -it 73e984a5528a /bin/bash
root@73e984a5528a:/opt/webapp# ifconfig

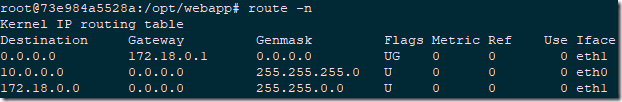

root@73e984a5528a:/opt/webapp# route -n

[root@docker02 ~]# docker exec -it 89eac9521743 /bin/bash
root@89eac9521743:/opt/webapp# ifconfig

说明：

所有容器对会存在两个网卡，eth0和eth1；
其中 eth1 的网络是一个内部的网段，即普通的 NAT 模式；
其中 eth0 是 overlay 网段上分配的IP地址，即 overlay 网络，且 MTU 是 1450 而不是 1500；
只有同一个 overlay 网络中的容器之间的通信才会通过 eth0，其它所有通信还是经过 eth1。

[root@docker01 ~]# brctl show

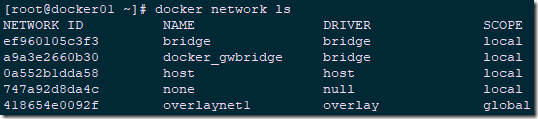

[root@docker01 ~]# docker network ls

其他引用：

Docker 在每个节点上创建了两个 linux bridge，一个用于 overlay 网络，一个用于非 overlay 的 NAT 网络（docker_gwbridge）；
容器内的到overlay 网络的其它容器的网络流量走容器的 overlay 网卡（eth0），其它网络流量走容器的 NAT 网卡（eth1）；
当前 Docker 创建 vxlan 隧道的ID范围为 256～1000，因而最多可以创建745个网络，因此，本例中的这个 vxlan 隧道使用的 ID 是 256；
Docker vxlan 驱动使用 4789 UDP 端口；
overlay网络模型底层需要类似 consul 或 etcd 的 KV 存储系统进行消息同步；
Docker overlay 不使用多播；
Overlay 网络中的容器处于一个虚拟的大二层网络中，
