最近有读者加我微信咨询这个问题：

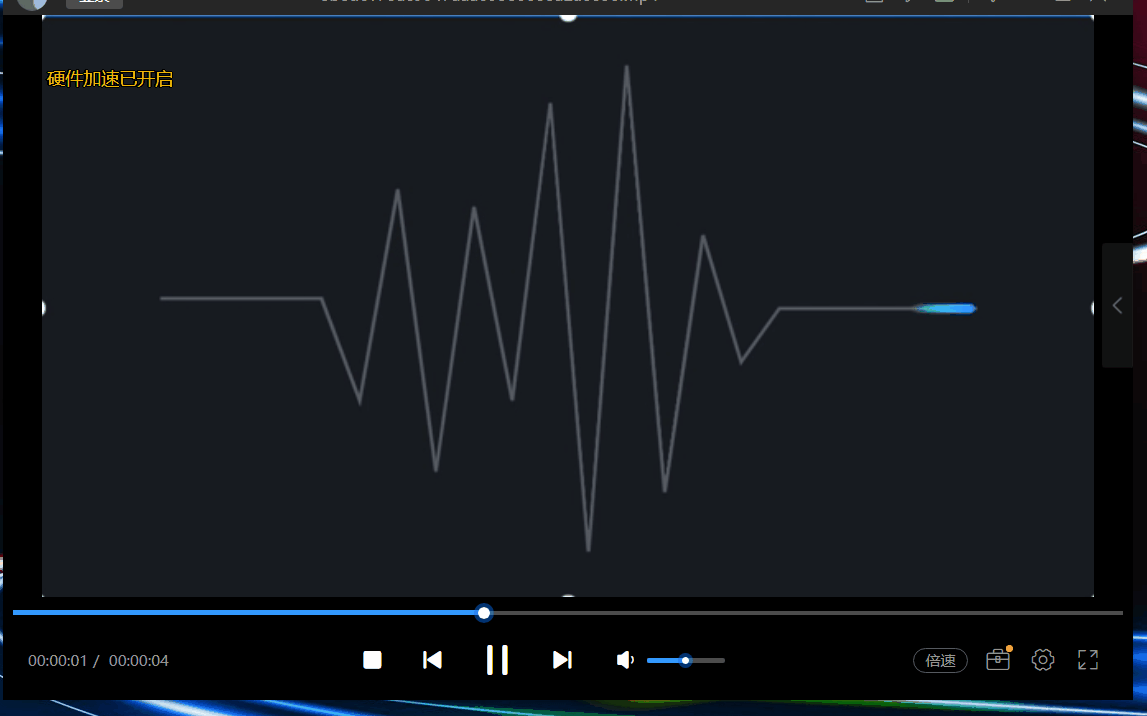

其中的效果是一个折线路径动画效果，如下图所示：
要实现以上路径动画，一般可以使用svg的动画功能。或者使用canvas绘制，结合路径数学计算来实现。
如果用canvas来绘制，其中的难点在于：
- 需要计算子路径，这块计算比较复杂。（当然是可以实现的）
- 渐变的计算， 从图中可以看出，动画的子路径是有渐变效果的，如果要分段计算渐变也很复杂。
本文介绍一种思路，使用clip方法，动态移动clip的区域，来达到近似的效果。具体怎么做。
绘制灰色路径
绘制路径的代码比较简单，此处就不详细说明，下面代码就模拟了了一个折线路径的绘制：
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();

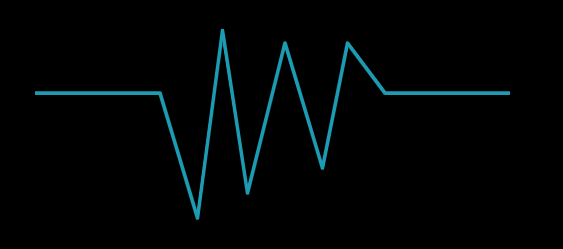

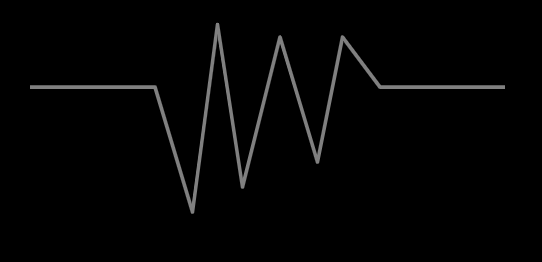

效果如下:
绘制亮色路径
绘制亮色路径的代码和绘制灰色路径的代码一样，只是样式是一个亮的颜色：
ctx.save();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();
效果如下：
clip控制亮色路径的绘制区域
canvas的clip方法可以控制绘制的区域，通过该方法，可以控制智绘制路径的一部分：
ctx.beginPath();
ctx.rect(offset,0,100,500); // offset 等于0
ctx.clip();
...
ctx.stroke();

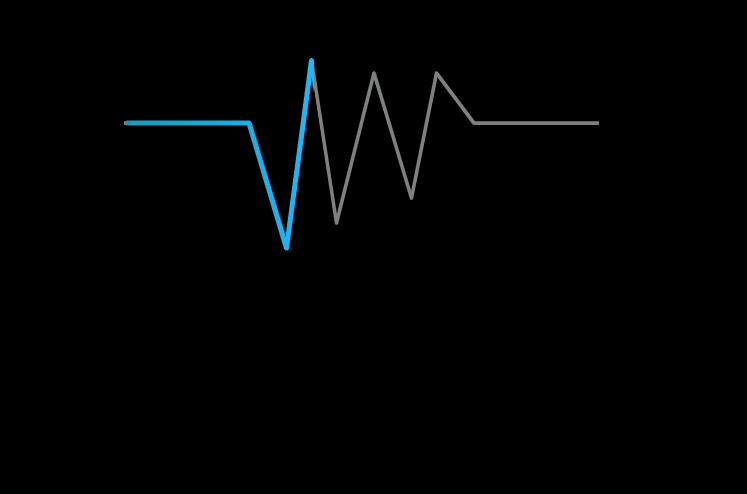

clip之后，亮色路径就只会绘制一部分,如下图：
动画效果
通过不断变化offset的值，就可以大道亮色路径移动的效果，代码如下：
offset += 2;
if(offset > 600){
offset = 100;
}
requestAnimationFrame(animate);

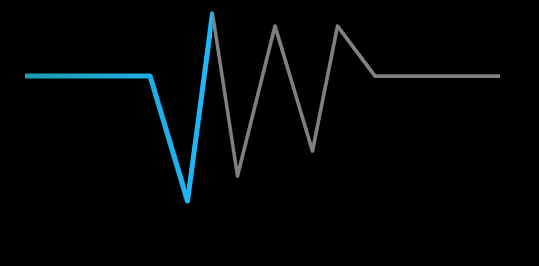

最终效果如下：
渐变
我们知道渐变没法沿着任意路径，如果计算折线，分段计算渐变又很麻烦。 其实在本案例中，虽然是折线，但是整体的运动方向总是从左往右的，所以可以用从左往右的渐变来近似模拟既可以：
function createGradient(ctx,x0,y0,x1,y1){
var grd = ctx.createLinearGradient(x0,y0,x1,y1);
grd.addColorStop(0,'#129ab3');
grd.addColorStop(1,"#19b5fe");
return grd;
}
ctx.strokeStyle = createGradient(ctx,offset,0,offset + 100,0);

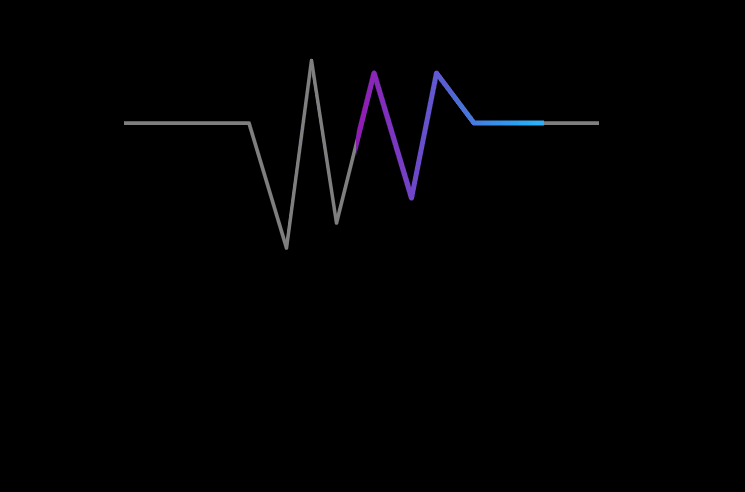

最终效果如下所示：
全部代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>line animate</title>
<style>
canvas {
border: 1px solid #000;
}
</style>
</head>
<body>
<canvas id="canvas" width="600" height="400"></canvas>
<script>
var ctx = document.getElementById( 'canvas' ).getContext( '2d' );
var w = canvas.width,
h = canvas.height;
var x = w / 2,y = h / 2;
function setupCanvas(canvas) {
let width = canvas.width,
height = canvas.height,
dpr = window.devicePixelRatio || 1.0;
if (dpr != 1.0 ) {
canvas.style.width = width + "px";
canvas.style.height = height + "px";
canvas.height = height * dpr;
canvas.width = width * dpr;
ctx.scale(dpr, dpr);
}
}
setupCanvas(canvas);
var offset = 100;
function createGradient(ctx,x0,y0,x1,y1){
var grd = ctx.createLinearGradient(x0,y0,x1,y1);
grd.addColorStop(0,'#9a12b3');
grd.addColorStop(1,"#19b5fe");
return grd;
}
function animate(){
ctx.fillStyle = "black";
ctx.fillRect(0,0,canvas.width,canvas.height);
ctx.lineWidth = 3;
ctx.save();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();
ctx.beginPath();
ctx.rect(offset,0,150,500);
ctx.clip();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.lineWidth = 4;
ctx.strokeStyle = createGradient(ctx,offset,0,offset + 150,0);
ctx.lineCap = "round";
// ctx.globalCompositeOperation = 'lighter';
ctx.lineJoin = "round";
ctx.stroke();
ctx.restore();
offset += 2;
if(offset > 600){
offset = 100;
}
requestAnimationFrame(animate);
}
animate();
</script>
</body>
</html>
总结
其实整体思路是用了近似，而不是严格的控制路径长度和渐变效果，这样可以更方便实现以上功能。 其实人眼有时候是分辨不出来一些细节，可视化，有的时候只有能够达到让人“觉得”是那么回事，其实目的也就达到了。
以上方案只能适用于，折线路径的整体方向是一致的。如果整体方向是先水平向右，然后在垂直向下，或者甚至出现往回拐的情况，就不适合了。
