突然有个想法，如果能把一些用到不同的知识点放到同一个界面上，并且放到一个盒子里，这样我如果要看什么东西就可以很直接显示出来，而且这个盒子一定要能打开。我用HT实现了我的想法，代码一百多行，这么少的代码能实现这种效果我觉得还是牛的。

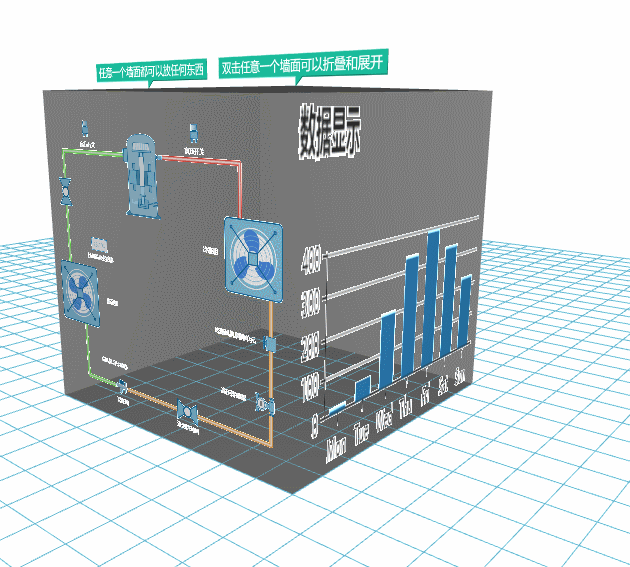

先来看看效果图：
这个例子最基础的就是最外层的盒子了，所以我们先来看看如何实现它：
var box = new ht.CSGBox();
dataModel.add(box);
用HT可以很轻易地实现这个盒子，在HT中封装了很多基础图元类型，我们经常用到的ht.Node也是其中一个，这样我们可以不用反复地写相同的代码来完成基础的实现。
这个例子中用的封装好的基础图元是ht.CSGBox，一个盒子模型，可以参考HT for Web 建模手册，我们在手册中可以看到，在CSGBox中我们只能操作这个盒子的各个面，如果你想要自己设置一些特殊的功能，只需要操作ht.Style（HT for Web 风格手册）即可。
要想实现在盒子上的一个面上添加贴图，我能想到的只有HT封装的ht.Default.setImage函数了。
这边我实现的方法是参考HT的editor来运作的，重新声明一个graphview组件和一个datamodel数据模型，然后通过ht.Default.xhrLoad方法调用json，在方法中用ht.Default.parse将text转成json格式，然后反序列化将json里面的内容展现成可视化的界面，再设置动画，再立即刷新用到这个json的界面，否则就算设置了动画，画面也不会改变。
ht.Default.xhrLoad('displays/demo/pump.json', function(text){
const json = ht.Default.parse(text);
pumpDM.deserialize(json);
var currentRotation = 0;
var lastTime = new Date().getTime();
setInterval(function(){
var time = new Date().getTime();
var deltaTime = time - lastTime;
currentRotation += deltaTime * Math.PI / 180 * 0.3;
lastTime = time;
pumpDM.getDataByTag('fan1').setRotation(currentRotation);
pumpDM.getDataByTag('fan2').setRotation(currentRotation);
box.iv();
// g3d.iv();这边也可以刷新g3d，但是局部刷新更省
pumpGV.validateImpl();
}, 10);
}, 10);
这个时候我不能把pumpGV和g3d都加到底层div上，并且我的意图是把pumpGV加到g3d中的CSGBox中的一面上，所以为了让pumpGV显示出来 必须设置pumpGV的宽高，而这个宽高必须比我json画出来的图占的面积要大，不然显示不完整。如果想看这个宽高对显示的影响，可以自己改改看来玩玩。
pumpGV.getWidth = function() { return 600;}
pumpGV.getHeight = function(){ return 600;}
pumpGV.getCanvas().dynamic = true;//设置这个是为了让canvas能动态显示
echarts图表的显示也是很基础的，只要再加上 canvas.dynamic = true，并且实时刷新gv即可。
最后，只需要将这两个回传的canvas传入ht.Default.setImage中即可：
ht.Default.setImage('echart', charts(option));
ht.Default.setImage('pump', pumpGV.getCanvas());
ht.Default.drawImage函数生成新的图实际上就是在canvas上画图，所以我们只要把我们已经画好的canvas传到ht.Default.setImage就可以生成图片了。
有一点需要改进的，我们可以看到盒子上的线段，图形，文字周边都有一圈的锯齿，因为我们在设置字体时，同时设置了半透明，在处于半透明的情况下“blend”样式会被关闭，这个时候我们就没法控制样式了，一般有透明度的时候需要将“all.transparent”设置为true，

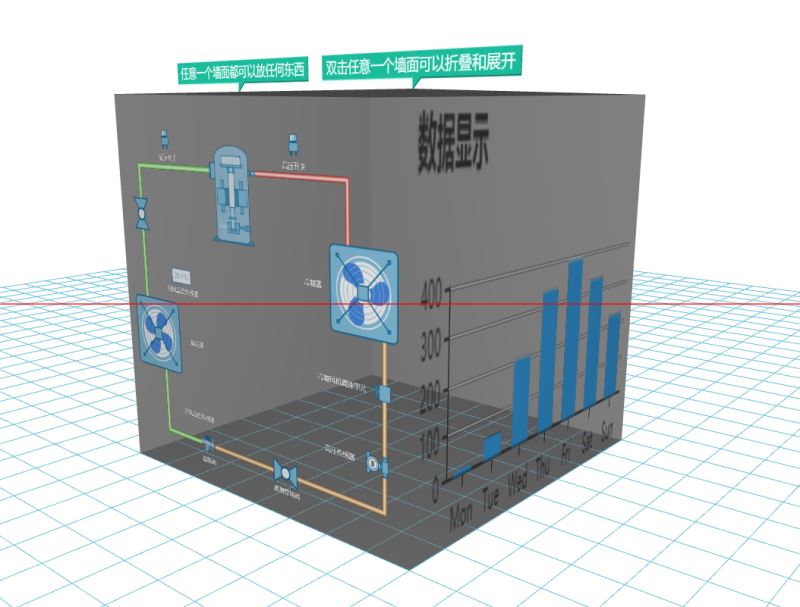

我们可以设置需要显示的面的transparent: true即可。看下完成后的效果图：
总结
以上所述是小编给大家介绍的基于HTML5的WebGL实现json和echarts图表展现在同一个界面，希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对脚本之家网站的支持！
