使用HTML5 Canvas API绘制弧线的教程

热门标签:联通400电话申请 西宁智能外呼系统加盟 电视购物电销外呼系统 杭州营销电销机器人供应商 高德地图标注宾馆位置 飞亚外呼系统 贷款电销人工和机器人哪个好 百应电销机器人产业 电话机器人如何

绘制标准圆弧

在开始之前,我们优化一下我们的作图环境。灵感来自于上节课的纹理,如果不喜欢这个背景,我在images目录下还提供了其他的背景图,供大家选择。另外把所有的样式表都写在了<head>下。

JavaScript Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <html lang="zh">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <title>新的画布</title>
  6.     <style>
  7.         body { background: url("./images/bg3.jpg") repeat; }
  8.         #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
  9.     </style>
  10. </head>
  11. <body>
  12. <div id="canvas-warp">
  13.     <canvas id="canvas">
  14.         你的浏览器居然不支持Canvas?!赶快换一个吧!!
  15.     </canvas>
  16. </div>
  17.
  18. <script>
  19.     window.onload = function(){
  20.         var canvas = document.getElementById("canvas");
  21.         canvas.width = 800;
  22.         canvas.height = 600;
  23.         var context = canvas.getContext("2d");
  24.         context.fillStyle = "#FFF";
  25.         context.fillRect(0,0,800,600);
  26.
  27.     }
  28. </script>
  29. </body>
  30. </html>

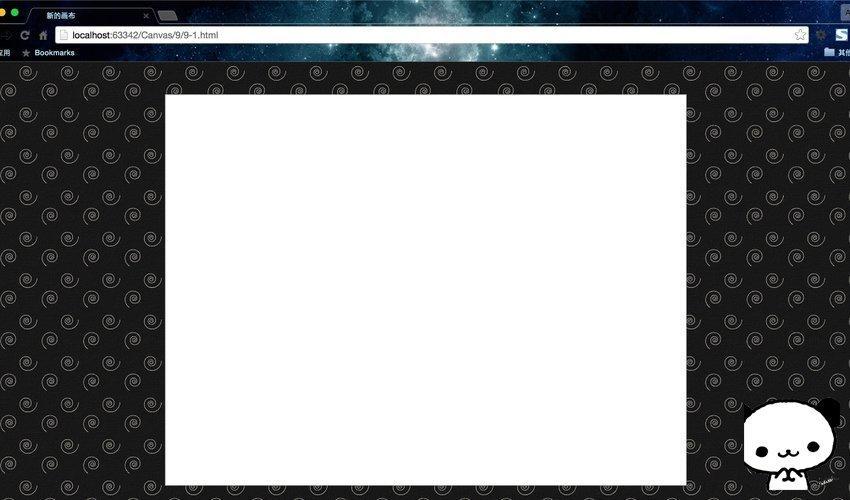

运行结果:

之所以要绘制一个空白的矩形填满画布,是因为我们之前说过,canvas是透明的,如果不设置背景色,那么它就会被我设置的<body>纹理所覆盖,想要使其拥有背景色(白色),只有绘制矩形覆盖canvas这一个方法。

怎么样,是不是非常的酷?

使用arc()绘制圆弧
arc()的使用方法如下:

JavaScript Code复制内容到剪贴板
  1. context.arc(x,y,radius,startAngle,endAngle,anticlockwise)

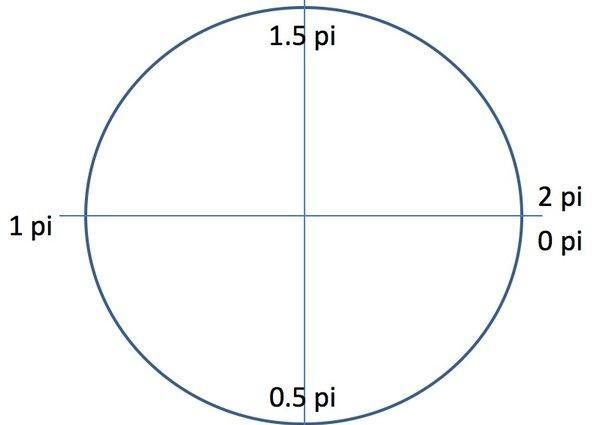

前面三个参数,分别是圆心坐标与圆半径。startAngle、endAngle使用的是弧度值,不是角度值。弧度的规定是绝对的,如下图。

anticlockwise表示绘制的方法,是顺时针还是逆时针绘制。它传入布尔值,true表示逆时针绘制,false表示顺时针绘制,缺省值为false。

弧度的规定是绝对的,什么意思呢?就是指你要绘制什么样的圆弧,弧度直接按上面的那个标准填就行了。

比如你绘制 0.5pi ~ 1pi 的圆弧,如果顺时针画,就只是左下角那1/4个圆弧;如果逆时针画,就是与之互补的右上角的3/4圆弧。此处自己尝试,不再举例。

使用切点绘制圆弧

arcTo()介绍:
arcTo()方法接收5个参数,分别是两个切点的坐标和圆弧半径。这个方法是依据切线画弧线,即由两个切线确定一条弧线。
具体如下。

JavaScript Code复制内容到剪贴板
  1. arcTo(x1,y1,x2,y2,radius)

这个函数以给定的半径绘制一条弧线,圆弧的起点与当前路径的位置到(x1, y1)点的直线相切,圆弧的终点与(x1, y1)点到(x2, y2)的直线相切。因此其通常配合moveTo()或lineTo()使用。其能力是可以被更为简单的arc()替代的,其复杂就复杂在绘制方法上使用了切点。

使用切点绘制弧线:
下面的案例我把切线也绘制出来了,看的更清楚一些。

JavaScript Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <html lang="zh">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <title>绘制弧线</title>
  6.     <style>
  7.         body { background: url("./images/bg3.jpg") repeat; }
  8.         #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
  9.     </style>
  10. </head>
  11. <body>
  12. <div id="canvas-warp">
  13.     <canvas id="canvas">
  14.         你的浏览器居然不支持Canvas?!赶快换一个吧!!
  15.     </canvas>
  16. </div>
  17.
  18. <script>
  19.     window.onload = function(){
  20.         var canvas = document.getElementById("canvas");
  21.         canvas.width = 800;
  22.         canvas.height = 600;
  23.         var context = canvas.getContext("2d");
  24.         context.fillStyle = "#FFF";
  25.         context.fillRect(0,0,800,600);
  26.
  27.         drawArcTo(context, 200, 200, 600, 200, 600, 400, 100);
  28.     };
  29.
  30.     function drawArcTo(cxt, x0, y0, x1, y1, x2, y2, r){
  31.         cxt.beginPath();
  32.         cxt.moveTo(x0, y0);
  33.         cxt.arcTo(x1, y1, x2, y2, r);
  34.
  35.         cxt.lineWidth = 6;
  36.         cxt.strokeStyle = "red";
  37.         cxt.stroke();
  38.
  39.         cxt.beginPath();
  40.         cxt.moveTo(x0, y0);
  41.         cxt.lineTo(x1, y1);
  42.         cxt.lineTo(x2, y2);
  43.
  44.         cxt.lineWidth = 1;
  45.         cxt.strokeStyle = "#0088AA";
  46.         cxt.stroke();
  47.
  48.     }
  49. </script>
  50. </body>
  51. </html>

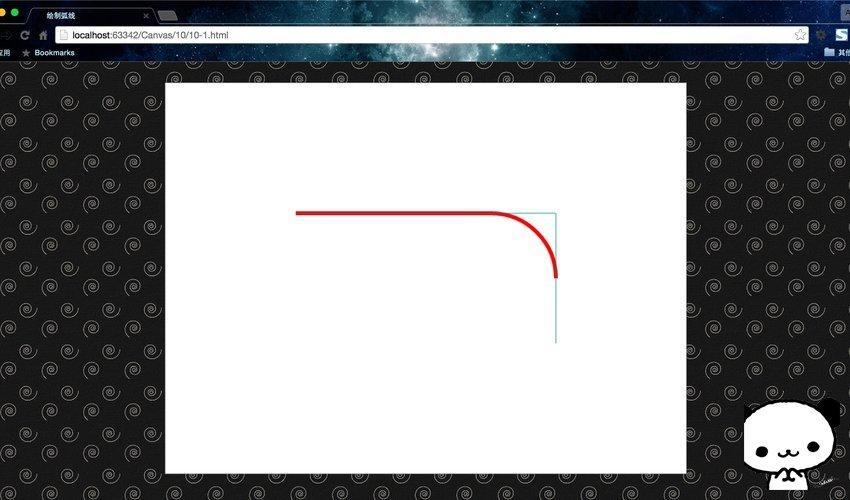

运行结果:

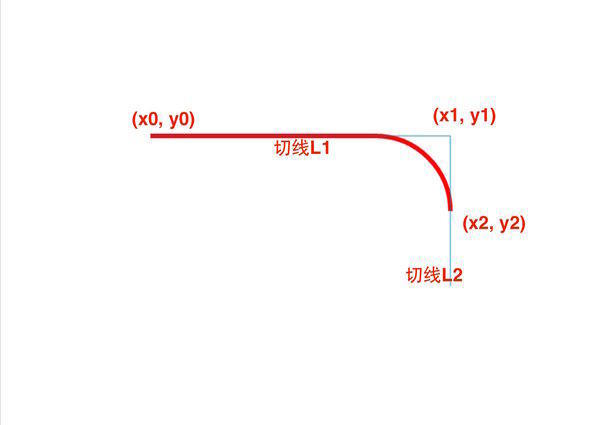

这个案例也很好说明了arcTo()的各个关键点的作用。为了更清楚的解释,我再标注一个分析图。

这里注意一下,arcTo()绘制的起点是(x0, y0),但(x0, y0)不一定是圆弧的切点。真正的arcTo()函数只传入(x1, y1)和(x2, y2)。其中(x1, y1)称为控制点,(x2, y2)是圆弧终点的切点,它不一定在圆弧上。但(x0, y0)一定在圆弧上。
有一点点绕,下面我们改变drawArcTo()函数的参数来试验一下。

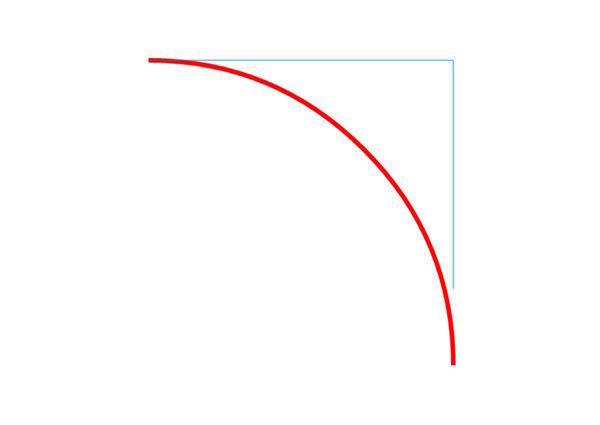

(x2, y2)不一定在弧线上:

JavaScript Code复制内容到剪贴板
  1. drawArcTo(context, 200, 100, 600, 100, 600, 400, 400);

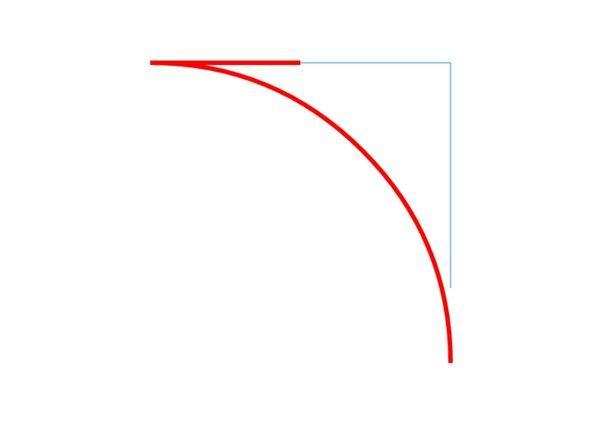

(x0, y0)一定在弧线上:

JavaScript Code复制内容到剪贴板
  1. drawArcTo(context, 400, 100, 600, 100, 600, 400, 400);

挺有意思的,它为了经过(x0, y0)直接将切点和(x0, y0)连接起来形成线段。好执着的弧线……
