使用HTML5进行SVG矢量图形绘制的入门教程
热门标签：阜阳企业外呼系统 呼和浩特外呼电销系统排名 外呼系统电话怎么投诉 申请400电话流程简介 pageadm实现地图标注 地图标注位置能赚钱吗 邢台县地图标注app 外呼线稳定线路 南通数据外呼系统推广

VG 表示可伸缩矢量图形，这是一门用于描述 2D 图形的语言，图形应用使用 XML 编写，然后 XML 由 SVG 阅读器程序呈现。

SVG 主要用于矢量类型的图表，比如饼图，X，Y 坐标系统中的二维图等等。

SVG 在 2003 年 1 月 14 日成为 W3C 推荐标准，你可以在 SVG 规范 页面中查看最新版本的 SVG 规范。

查看 SVG 文件
大多数 Web 浏览器都可以显示 SVG，就像它们可以显示 PNG，GIF 以及 JPG 图形。IE 用户可能需要安装 Adobe SVG 阅读器 以便能够在浏览器中查看 SVG。

在 HTML5 中嵌入 SVG
HTML5 允许我们直接使用 __<svg>...</svg> 标签嵌入 SVG，下面是简单的语法：

XML/HTML Code复制内容到剪贴板
  1. <svg xmlns="http://www.w3.org/2000/svg">
  2. ...
  3. </svg>

HTML5 - SVG 圆
下面是一个 SVG 示例的 HTML5 版本，用 <circle> 标签绘制一个圆：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Circle</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.     <circle id="redcircle" cx="50" cy="50" r="50" fill="red" />
  10. </svg>
  11. </body>
  12. </html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 矩形
下面是一个 SVG 示例的 HTML5 版本，用 <rect> 标签绘制一个矩形：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Rectangle</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.     <rect id="redrect" width="300" height="100" fill="red" />
  10. </svg>
  11. </body>
  12. </html>

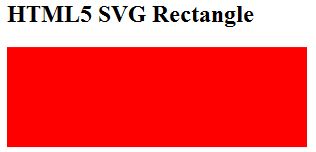

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 线条
下面是一个 SVG 示例的 HTML5 版本，用 <line> 标签绘制一个线条：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Line</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.     <line x1="0" y1="0" x2="200" y2="100"
  10.           style="stroke:red;stroke-width:2"/>
  11. </svg>
  12. </body>
  13. </html>

你可以使用 style 属性给它设置额外的样式信息，比如笔画，填充色，笔画宽度等等。

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 椭圆
下面是一个 SVG 示例的 HTML5 版本，用 <ellipse> 标签绘制一个椭圆：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Ellipse</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.     <ellipse cx="100" cy="50" rx="100" ry="50" fill="red" />
  10. </svg>
  11. </body>
  12. </html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 多边形
下面是一个 SVG 示例的 HTML5 版本，用 <polygon> 标签绘制一个多边形：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Polygon</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.     <polygon  points="20,10 300,20, 170,50" fill="red" />
  10. </svg>
  11. </body>
  12. </html>

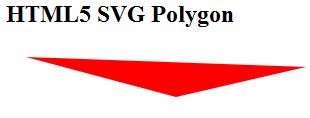

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 折线
下面是一个 SVG 示例的 HTML5 版本，用 <polyline> 标签绘制一个折线图：

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Polyline</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.  <polyline points="0,0 0,20 20,20 20,40 40,40 40,60" fill="red" />
  10. </svg>
  11. </body>
  12. </html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：


HTML5 - SVG 渐变
下面是一个 SVG 示例的 HTML5 版本，用 <ellipse> 标签绘制一个椭圆，使用 <radialGradient> 标签定义一个 SVG 径向渐变。

我们可以以类似的方式用 <linearGradient> 标签创建 SVG 线性渐变。

XML/HTML Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <head>
  3. <title>SVG</title>
  4. <meta charset="utf-8" />
  5. </head>
  6. <body>
  7. <h2>HTML5 SVG Gradient Ellipse</h2>
  8. <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
  9.    <defs>
  10.       <radialGradient id="gradient" cx="50%" cy="50%" r="50%"
  11.       fx="50%" fy="50%">
  12.       <stop offset="0%" style="stop-color:rgb(200,200,200);
  13.       stop-opacity:0"/>
  14.       <stop offset="100%" style="stop-color:rgb(0,0,255);
  15.       stop-opacity:1"/>
  16.       </radialGradient>
  17.    </defs>
  18.    <ellipse cx="100" cy="50" rx="100" ry="50"
  19.       style="fill:url(#gradient)" />
  20. </svg>
  21. </body>
  22. </html>

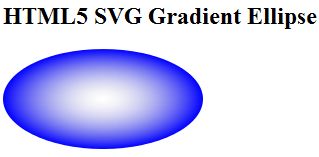

在启用 HTML5 的最新版 FireFox 中会生成如下结果：
