HTML5火的正热，最近有个想法也是要用到HTML的相关功能，所以也要好好学习一把。

好好看了一下Canvas的功能，感觉HTML5在客户端交互的功能性越来越强了，今天看了一下Canvas绘图，下边是几个实例，记下以备后用。

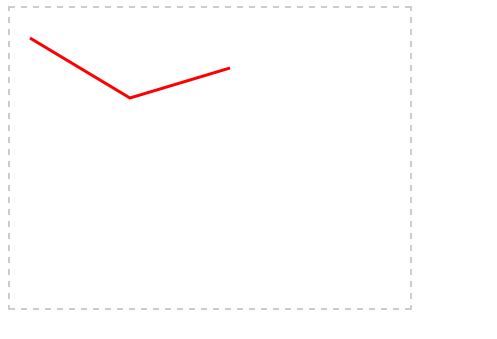

1、使用Canvas绘制直线：




XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.moveTo(20,30);//第一个起点
  17.             cans.lineTo(120,90);//第二个点
  18.             cans.lineTo(220,60);//第三个点（以第二个点为起点）
  19.             cans.lineWidth=3;
  20.             cans.strokeStyle = 'red';
  21.             cans.stroke();
  22.         }
  23.     </script>
  24.     <body onload="pageLoad();">
  25.         <canvas id="can" width="400px" height="300px">4</canvas>
  26.     </body>
  27. </html>

这里用到的两个API方法，moveTo和lineTo分别是线段的起点和终点坐标，变量为（X坐标,Y坐标）,strokeStyle、stroke分别路径绘制样式和绘制路径。

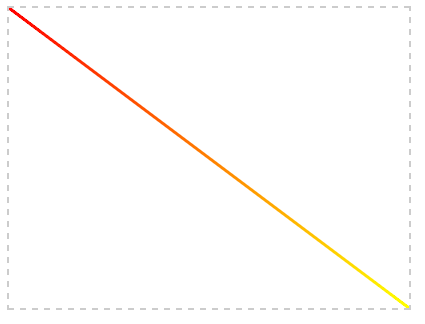

2、绘制渐变线条

渐变线条就是颜色有渐变的效果，当然渐变的样式可以遵循路径的方向也可以不遵循路径的方向：

XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.moveTo(0,0);
  17.             cans.lineTo(400,300);
  18.             var gnt1 = cans.createLinearGradient(0,0,400,300);//线性渐变的起止坐标
  19.             gnt1.addColorStop(0,'red');//创建渐变的开始颜色，0表示偏移量，个人理解为直线上的相对位置，最大为1，一个渐变中可以写任意个渐变颜色
  20.             gnt1.addColorStop(1,'yellow');
  21.             cans.lineWidth=3;
  22.             cans.strokeStyle = gnt1;
  23.             cans.stroke();
  24.         }
  25.     </script>
  26.     <body onload="pageLoad();">
  27.         <canvas id="can" width="400px" height="300px">4</canvas>
  28.     </body>
  29. </html>

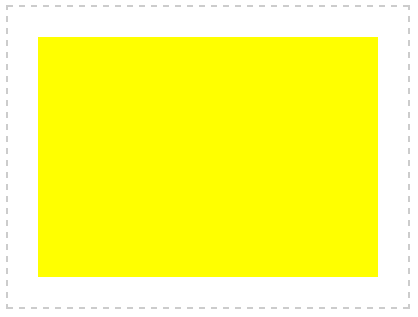

3、绘制矩形或正方形：

这种矩形框如果使用HTML4只能使用后台代码才能生成了，现在HTML5提供的Canvas功能却很容易就能绘制，所以说HTML5的优越性是相当高的。

XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.fillStyle = 'yellow';
  17.             cans.fillRect(30,30,340,240);
  18.         }
  19.     </script>
  20.     <body onload="pageLoad();">
  21.         <canvas id="can" width="400px" height="300px">4</canvas>
  22.     </body>
  23. </html>

这里使用了一个方法——fillRect（）从字面意思也能知道这个就是填充一个矩形，这里的参数值得说明一下fillRect(X,Y,Width,Height)，这个和数学里的坐标是不一样的，具体请看

这里的X，Y是相对Canvas左上角的起点开始的，谨记！！

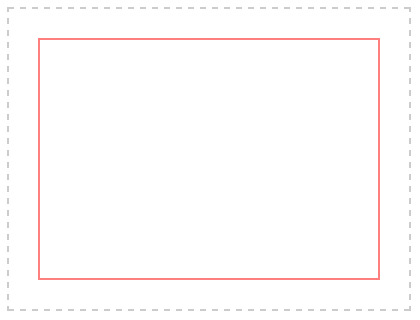

4、绘制一个简单的矩形框

上例中讲到要绘制一个矩形块，填充了颜色，这个例子只是简单地绘制一个矩形而不实现填充效果。

XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.strokeStyle = 'red';
  17.             cans.strokeRect(30,30,340,240);
  18.         }
  19.     </script>
  20.     <body onload="pageLoad();">
  21.         <canvas id="can" width="400px" height="300px">4</canvas>
  22.     </body>
  23. </html>
  24.

这个很简单，和上例一样，就是将fill替换成了stroke，具体详见上例。

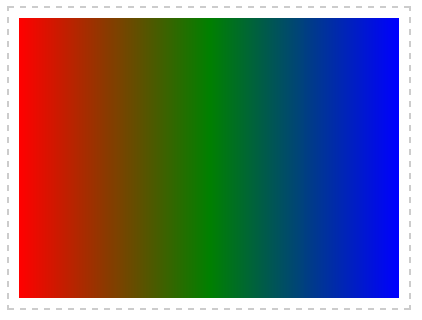

 5、绘制一个线性渐变的矩形

渐变是填充的一种相当不错的效果，结合实例2和实例3，我们可以创建一个渐变的矩形

XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             var gnt1 = cans.createLinearGradient(10,0,390,0);
  17.             gnt1.addColorStop(0,'red');
  18.             gnt1.addColorStop(0.5,'green');
  19.             gnt1.addColorStop(1,'blue');
  20.             cans.fillStyle = gnt1;
  21.             cans.fillRect(10,10,380,280);
  22.         }
  23.     </script>
  24.     <body onload="pageLoad();">
  25.         <canvas id="can" width="400px" height="300px">4</canvas>
  26.     </body>
  27. </html>
  28.

不解释了，记住fillRect（X,Y,Width,Height）就行了。

6、填充一个圆形


圆形的用途很广，当然也包含了椭圆。

XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.beginPath();
  17.             cans.arc(200,150,100,0,Math.PI*2,true);
  18.             cans.closePath();
  19.             cans.fillStyle = 'green';//本来这里最初使用的是red，截图一看，傻眼了，怕上街被爱国者打啊，其实你懂的~~
  20.             cans.fill();
  21.         }
  22.     </script>
  23.     <body onload="pageLoad();">
  24.         <canvas id="can" width="400px" height="300px">4</canvas>
  25.     </body>
  26. </html>
  27.

这里的arc方法的用法是 arc(X,Y,Radius,startAngle,endAngle,anticlockwise),意思是（圆心X坐标，圆心Y坐标，半径，开始角度（弧度），结束角度弧度，是否按照顺时针画）；

arc中各参数比较：

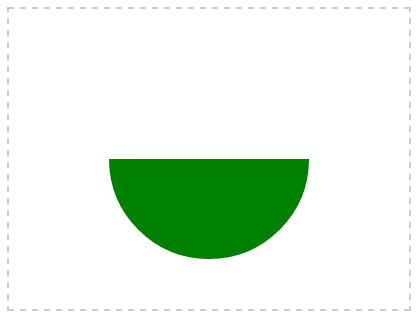

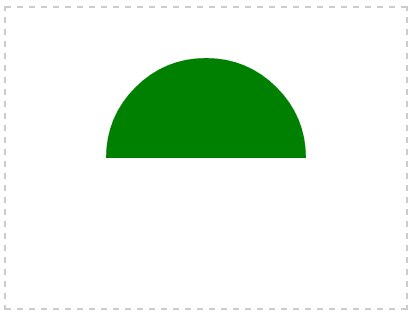

a、cans.arc(200,150,100,0,Math.PI,true);

c、cans.arc(200,150,100,0,Math.PI/2,true);

c、cans.arc(200,150,100,0,Math.PI/2,true);

d、cans.arc(200,150,100,0,Math.PI/2,false);



 7、圆形区块



XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             cans.beginPath();
  17.             cans.arc(200,150,100,0,Math.PI*2,false);
  18.             cans.closePath();
  19.             cans.lineWidth = 5;
  20.             cans.strokeStyle = 'red';
  21.             cans.stroke();
  22.         }
  23.     </script>
  24.     <body onload="pageLoad();">
  25.         <canvas id="can" width="400px" height="300px">4</canvas>
  26.     </body>
  27. </html>

这里不解释了，和上边的例子相同，lineWidth是控制线条的宽度的。

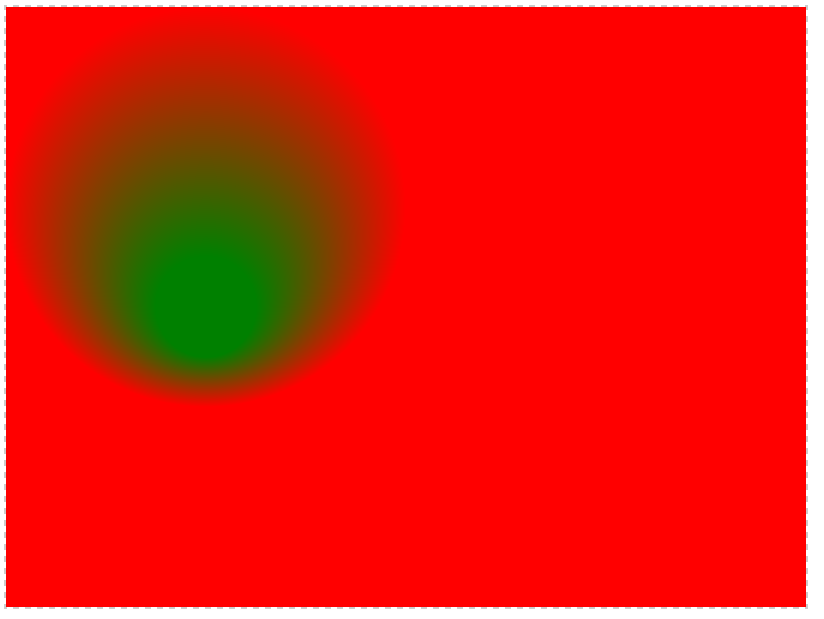

8、圆形渐变



XML/HTML Code复制内容到剪贴板
  1. <!doctype html>
  2. <html>
  3.     <head>
  4.         <meta charset="UTF-8">
  5.     </head>
  6.     <style type="text/css">
  7.         canvas{border:dashed 2px #CCC}
  8.     </style>
  9.     <script type="text/javascript">
  10.         function $$(id){
  11.             return document.getElementById(id);
  12.         }
  13.         function pageLoad(){
  14.             var can = $$('can');
  15.             var cancans = can.getContext('2d');
  16.             var gnt = cans.createRadialGradient(200,300,50,200,200,200);
  17.             gnt.addColorStop(1,'red');
  18.             gnt.addColorStop(0,'green');
  19.             cans.fillStyle = gnt;
  20.             cans.fillRect(0,0,800,600);
  21.         }
  22.     </script>
  23.     <body onload="pageLoad();">
  24.         <canvas id="can" width="800px" height="600px">4</canvas>
  25.     </body>
  26. </html>

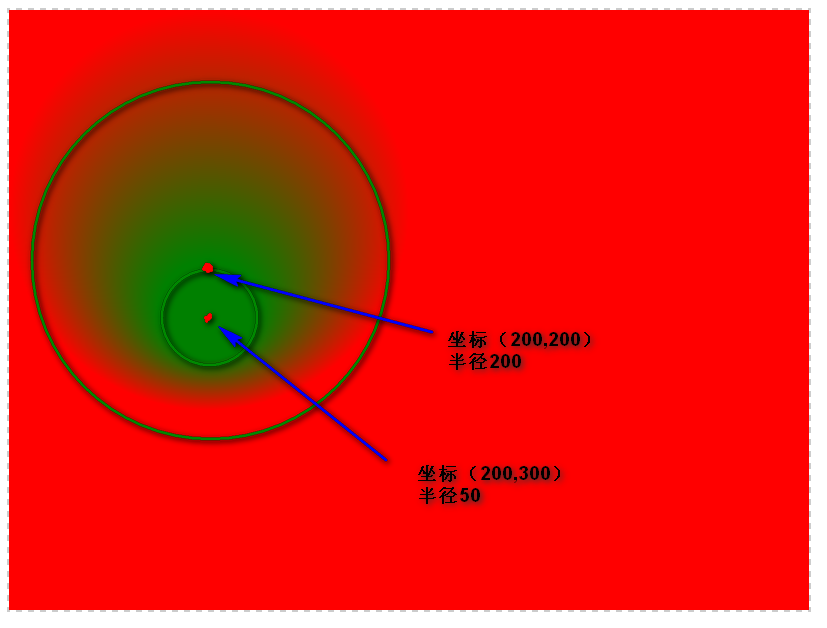

这里需要说明的是createRadialGradient方法，参数有（Xstart,Ystart,radiusStart,XEnd,YEnd,radiusEnd），也就是说，它在实行渐变时，使用了两个圆，一个是原始的圆，一个是渐变式圆，其实，这种通过坐标与半径控制的方式可以实现很多样式，比如

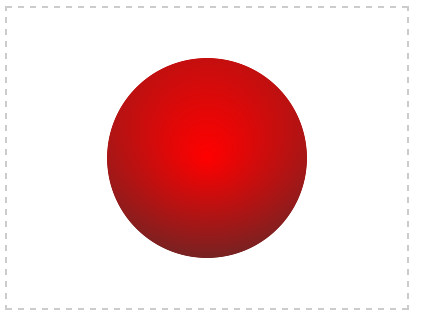

立体圆



XML/HTML Code复制内容到剪贴板
  1. var gnt = cans.createRadialGradient(200,150,0,200,50,250);
  2. gnt.addColorStop(0,'red');
  3. gnt.addColorStop(1,'#333');
