深入解析HTML5使用SVG图像时的viewBox属性用法

快速了解viewBox的参数

viewBox属性是用于指定用户SVG图像的坐标系统的原点以及尺寸的。所有在SVG内绘制的内容都是相对于这个坐标系统完成的。因为SVG画布在所有方向都是无限延长的，你甚至可以在这个坐标系统的边界之外的地方绘制图形；但是这些相对于SVG视窗定位的图形，也可以由用户坐标系的位置来控制。

viewBox属性使用四个参数来指定坐标系原点的位置以及它的尺寸：x y width height。初始情况下，这个坐标系等同于初始化的视窗坐标系（由SVG图像的width和height确定），而且它的原点是在(0, 0)——即SVG的左上角。

通过改变x和y这两个参数的值，可以调整原点的位置。改变width和height的值，可以改变坐标系统的尺寸。只使用viewBox属性，就可以帮你扩展或裁剪SVG画布。跟着示例一起阅读。

重要提示：在本文章中，我不会改变viewBox在SVG视窗内的默认行为（比例和位置）。因为，根据属性的默认行为，viewBox的内容会被尽可能地完全包含在视窗内，然后放置在中心位置。不过，使用preserveAspectratio属性可以让你自由地改变viewBox的尺寸和位置，但是在这篇文章中，这不是必需的技术，所以我们也不会在这里深入讲解。
使用viewBox裁剪SVG，即使用viewBox属性制作Art Direction的SVG

前阵子，我的一个客户要求把他网站的SVG头像按照不同的屏幕尺寸设置成不同的大小，从而使得它只有一小部分是在小屏幕上可见的，在中等的屏幕尺寸上可以看到再大一点的部分，然后在大屏幕上可以看到完整的内容。当时我脑子里首先出现的想法就是，他的要求其实是使用viewBox属性来裁剪SVG图像，然后根据不同的屏幕尺寸，显示他想要看到的图像的某部分。

通过改变SVG坐标系统的尺寸和原点位置，我们可以把SVG进行裁剪，并显示我们希望在视窗中显示的那部分内容。

我们来看看如何实现。

假设我们有如下这张完整的SVG图像，然后我们想要把它裁剪成小屏幕的尺寸。这张图是Freepik设计的可免费使用的房屋矢量图，该图片有Creative Commons Attribution 3.0 Unported协议的许可授权。为了简单起见，我们先假设图像只是要被裁剪成在中小屏幕上显示的内容，以及大屏幕上显示的完整的内容，如下所示。

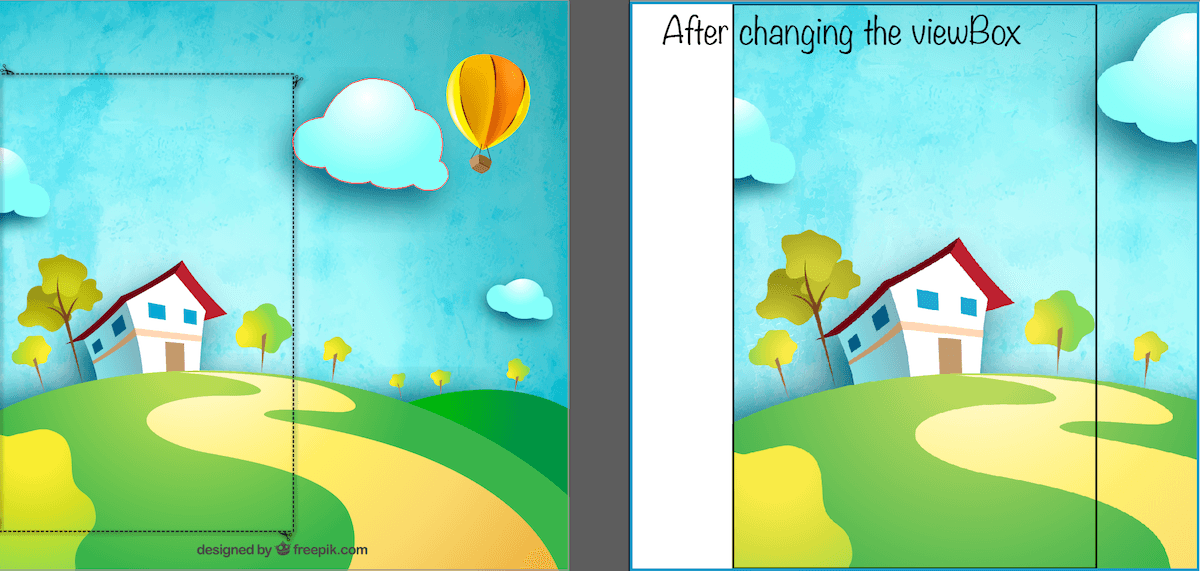

左边的图的是我们将要使用viewBox属性裁剪的完整的图片，右边的图是我们希望在小屏幕上显示的区域。

现在，通过改变viewBox属性的值来裁剪SVG。有一些需要考虑的内容，我们等下会讲到。但是首先，我们要改变坐标系统，让它匹配上面的图片中虚框矩形区域的内容。，通过调整系统的原点以及width和height的值，我们可以改变它初始的0 0 800 800参数值。

但是我们要如何获知新坐标和新尺寸呢？重点是不要经过大量重复的实验和错误。

有几种方式。因为我们已经在图形编辑器中（我的示例使用的是AI），我们可以使用编辑器的面板来获取元素的位置和尺寸。

我画这个虚线的矩形框，除了用来表示我想要在小屏幕上显示的内容，还有一个原因就是：我们可以获取这个矩形的位置和尺寸，然后把它们作为viewBox的值来使用。使用AI的变换面板（如下图），我们获取了我们需要的这些值。通过选择矩形，并点击右上角的变换链接，我们得到了如下图所示的面板，包括我们所需要的x, y, width和height值。

这个AI中的变换面板可以用来获取选中矩形的位置和尺寸的值

你可能注意到了，上面的值并不是整数，所以我们需要手动修改。根据上面的信息，我们把viewBox的值改成 0 200 512 512。

因为新的viewBox的宽高比和SVG视窗的宽高比是一样的（都是正方形），viewBox内的内容将会扩大，并且只有被选中的区域会在视窗中显示。改变viewBox的值之后，结果如图：

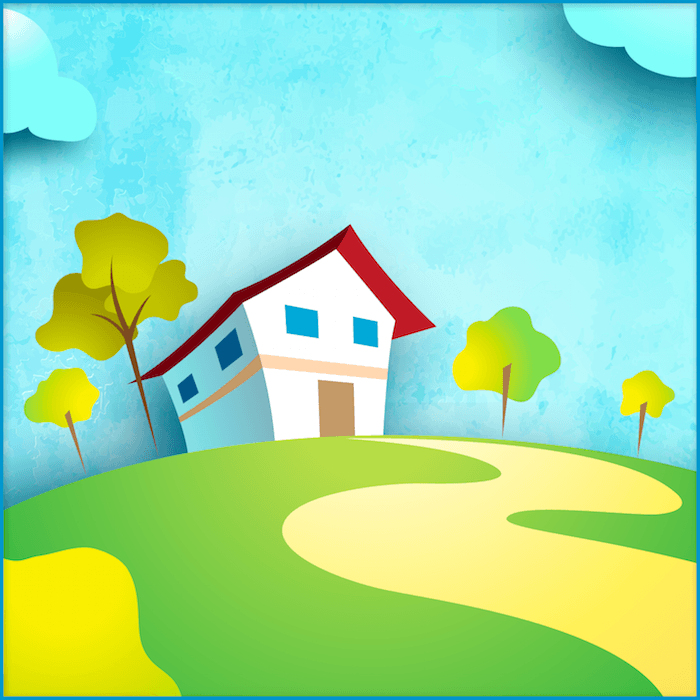

新裁剪的SVG。只有我们指定使用viewBox属性的位置在视窗中是可见的。蓝色边框表示SVG的视窗。

在这一点上，有一个问题需要解决：

如果被裁剪区域（即viewBox）的宽高比 != SVG视窗的宽高比？

在这种情况下，将会有明显的溢出。明显的溢出，我指的不是超出SVG视窗边界的延伸，而是viewBox定义的相对于新用户坐标系统的溢出。下图作了相应的说明。

如果viewBox的宽高比和视窗的宽高比不同，SVG中的内容会溢出用户坐标系统，结果可能会是这样。

黑色边框代表新的用户坐标系，蓝色边框是SVG视窗。

上边右图中的黑色边框是viewBox定义的区域。根据viewBox在视窗内的默认行为，它会被居中并尽可能放大，来保证自身内容尽可能地包含在视窗（蓝色边框）中。

因为SVG画布从概念上来说，在所有方向都是无限延伸的，你可以在用户坐标系统边界之外绘制图形，内容会直接溢出移动，如上图所示。

如果你改变了SVG视窗的宽高比（SVG的width和height），来让它们适应viewBox的宽高比，你就不会看到溢出了，因为viewBox的缩放是适应视窗的，和前面的示例一样。

但是，在某些情况下，你可能不能或根本不想改变SVG的宽高比。比如说，如果你是使用SVG sprite作为一组图像来显示页面上图片的。在大多数情况下，图像都有一个固定的宽高比——而且你并不想改变改变图像的尺寸，就为了适应它里面的某一张小图的内容。或者可能你嵌入了一个图标系统，并希望所有的图标在同一个时间都保持相同的尺寸。

为了剪掉多余的东西（比如说，sprite上的部分其它图标，在视窗中显示），你可以使用<clipPath>来把多余的部分裁剪掉。裁剪路径可以是一个覆盖了整个viewBox区域的<rect>元素，然后将该元素应用到root SVG。

但是，还有一点要记住：确保<rect>的x和y属性和viewBox的保持一致，除非rect将被相对定位于原来的/初始化的系统的原点，那么SVG最终被裁剪的内容也是不确定的。

当然，裁剪多余的部分也就意味着你仍然在使用不同的宽高比，还是需要解决内容两边多出的空白。如果SVG是一个连续的场景，像我们前面的那个例子，那就没必要了，因为你还需要调整视窗的宽高比。如果SVG是一组图标，并且你只是在不同的视窗中使用一次，这可能就不是问题了。

这里有一点重要的东西要记住，viewBox的宽高比最好还是和视窗的宽高比保持一致；另外，你需要设置固定来避免SVG中任何不确定的多余的空白出现。

所以，viewBox可以用来裁剪SVG，并根据需要只展示SVG的某部分内容。但是它要如何应用于实例呢？

在响应式设计中的Art Directing SVG

这部分没有什么需要补充的内容，除了实际过程的代码。所以，假设你有如上所示的SVG，并且想要把它作为头像，比如说，在中小尺寸的屏幕上你只想显示裁剪下来的那部分内容，然后在大屏幕上显示完整的头像。

改变SVG视窗的width和height值，我们可以使用CSS。但是改变viewBox的值，目前我们需要使用JavaScript。

并非所有的SVG属性，CSS属性都可以等同使用；只有一组具有和CSS属性相同效果的属性才可以在CSS中设置。你可以在这个表格中查看这组可以作为CSS属性的SVG属性的概述。在SVG2中，很多属性（如x, y, cx, cy, r等等）都可以被添加到这个列表中；但是这些都是我们现在可以使用的属性。

为了展示SVG的不同部分，需要基于不同媒体查询改变viewBox的值，你可以使用Modernizr，查找媒体查询条件，然后在JavaScript中对应更改viewBox的值。示例如下：

这是可以运行的，但是如果我们可以使用CSS来完成这个效果岂不更赞？

使用CSS的viewBox属性来裁剪SVG

免责声明：在写这篇文章的时候，并没有CSSviewBox属性。这只是一个用来解释为什么这个属性有用，以及我想象的它如何被使用的示例。

理想情况下，我们可以这样使用它：

这些样式会被放进（或取出）SVG中，然后SVG将会根据视窗的尺寸调整其viewBox值。让它成为页面视窗（内联<svg>)的情况），或是通过其它任何引用SVG的元素的尺寸确定的视窗（这可以给我们一些近乎相同的元素查询）。

不过，这在目前是不可能实现的，因为CSS中还没有viewBox属性。

前阵子，我就这个问题询问了一个SVG规范的编辑，他说我可以根据实际使用情况和实例，向SVGWG提建议。后来在Twitter上进行了一些讨论，我才发现在几年前已经有一个相似的SVGWG proposal thread。当初的提议今天仍然存在，所以我希望，能够通过一些实际使用示例，推进这个提议，并在不久的将来可以实现。如果你也想要在CSS中看到viewBox属性，请帮助实现这一目标,推动这个提议的转发和评论。

当使用viewBox完成SVG Art-Direction的时候，需要记住的东西

在做我的客户的项目的时候，我花了一分钟不到的时间来按照对方的要求对头像进行art-direct。但是，这最终分出了三个独立的SVG，而不是不同屏幕尺寸上的相同SVG不同viewBox。

我们选择三个SVG的原因是，完整SVG的尺寸太大，在移动端达到了100kb以上的大小。最初的SVG是200kb左右的，我可以通过优化SVG来把文件压缩到接近一半的大小，但是对于移动设备来说，图片还是太大了，所以最后我们只能使用三张不同大小的图像。art-directing SVG的时候，需要记住的就是：性能问题。如果你的SVG太大了，不要使用viewBox来art-direct。

现在，如果你选择使用三个不同的SVG图像，也有多种可能的方式可以完成——这取决于你嵌入SVG的方法，也取决于你想要完成什么、不想完成什么。

使用<picture>元素来完成不同SVG图像是最理想的方式。它不仅能够根据浏览器为我们提供不同的可供选择的SVG，而且还不需要使用JavaScript，还可以让我们对不支持它的浏览器（IE8及以下）提供多种优化的降级图像。<picture>对于使用SVG是非常有用的，你可以在这篇文章中阅读所有SVG fallback的内容。

但是如前面所说，如果你想要有动画或交互效果的SVG，<picture>不是最佳选择。就像使用<img>嵌入SVG，SVG不能被添加样式和动画，除非样式和动画是在<svg>文件中定义的，SVG不能添加脚本（出于安全考虑），也不能有任何交互（CSS或JS）——比如说，悬停，不会有交互效果。

所以，我总是说：SVG为我们提供了很多选项，可以让我们完成几乎所有的事情；你需要做一个权衡、要主次分明、有时甚至需要作出妥协，基于此作出最佳的选择。但是对于性能，永不妥协才有利于发展！

在我们结束之前，因为我们提到了使用viewBox属性改变SVG画布尺寸的问题，我们来看看另一个例子，我们可以借助这个属性来帮我们在处理SVG时节省一些时间和精力。

使用viewBox扩展SVG画布

正如viewBox属性可以用于缩放SVG，它也可以用来扩展SVG画布。

几周前我创建了一个可以生成SVG圆形菜单的工具。我创建了几个例子来演示如何使用JavaScript让生成的菜单动起来。demo使用<object>元素嵌入到应用程序页面上。<object>的边界定义了SVG视窗的边界，任何在这些边界之外的内容都是溢出，而且默认隐藏。

需要注意的是“边界之外”指的是在SVG中的内容，它还是在无穷大的SVG画布上的，但是超过了由视窗定义的无穷大的矩形

译者注：关于SVG画布、视窗的内容可阅读w3cplus上的相关文章。
创建的菜单，SVG的尺寸是恰好可以将菜单包含进去，而没有再大一些。避免了菜单周围任何多余的空白。

我给某个菜单应用了一个弹跳动画，作为菜单动画的示例。这个弹跳效果“拉长了”各菜单项，也导致了菜单项在它们弹跳的时候会单独切出来（即溢出）。

起初，由于SVG视窗是由<object>元素定义的，所以视窗和菜单本身是一样大的，菜单项上的弹跳效果导致了这些菜单项在弹跳的时候溢出。

这些可爱的弹跳动画应用于那些使用弹跳时间函数从0开始放大到100%的项目（即该项目最初是不可见的，缩小状态），这个效果就是如果项目弹跳到超过了100%的大小，那就把它缩回到100%。这个效果会导致项目在弹跳超过SVG边界的时候溢出。

下图展示了缩放菜单项在放大到超过<object>的边界（灰色边框）的时候的效果，其中，<object>用于嵌入这个缩放菜单项。

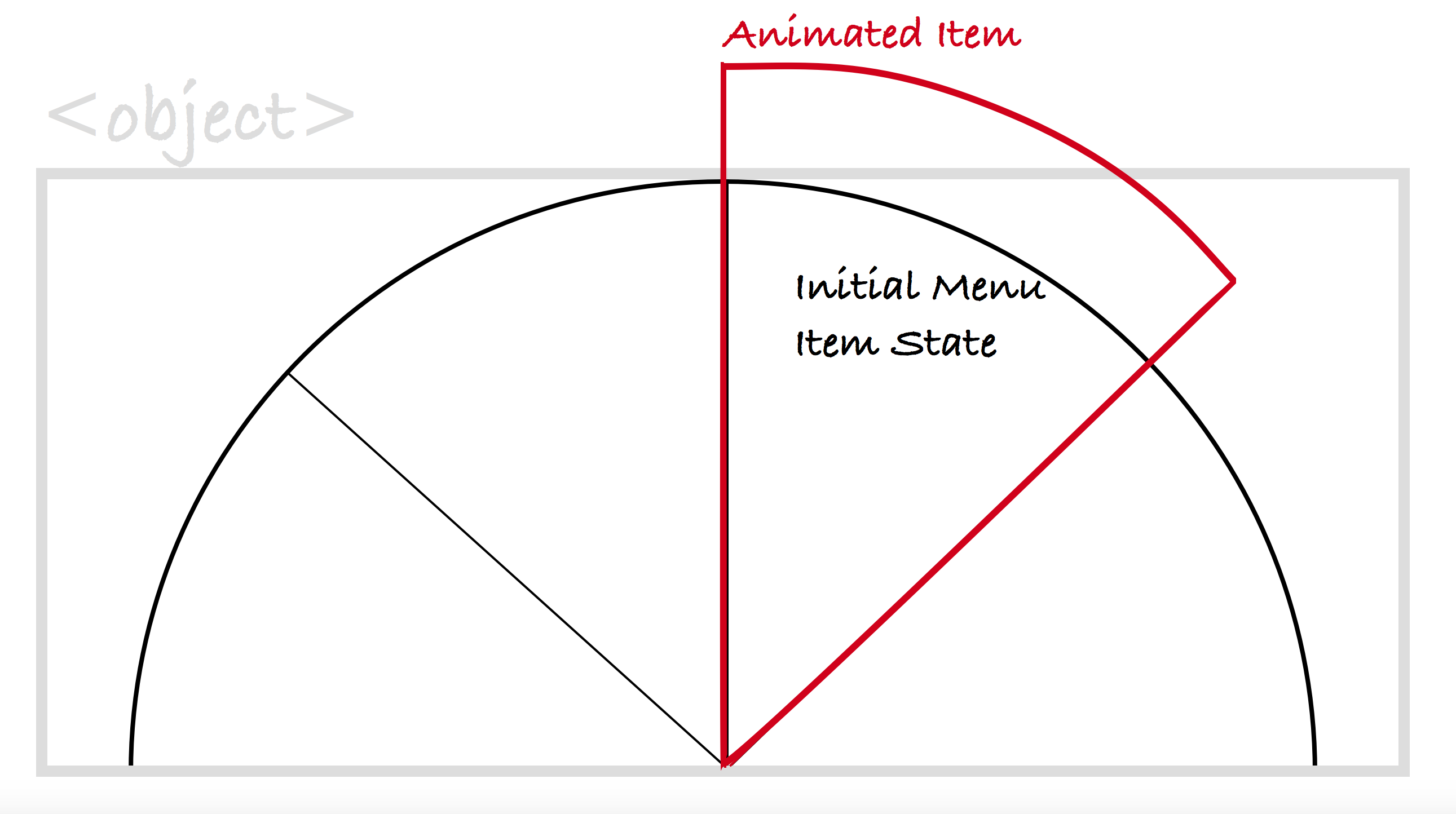

上方的示意图展示了菜单项放大到溢出SVG视窗边界时的效果。灰色边框表示SVG视窗的边框（即<object>元素）。

给<object>设置overflow: visible也不能解决问题，因为<object>和<iframe>实际上是相似的。我们需要做的是扩展<object>创建的视窗内的SVG画布，使得缩放的项目有足够的“反弹”空间，而不会超过它的边界。我们可以使用viewBox属性来完成它。

为了延长SVG画布，只需简单增加它的尺寸。因此，我们使用的是700 x 500px的尺寸，而不是500 x 250这个SVG菜单的原始尺寸。这还会让画布在视窗中显示的高度增加100px，而视窗中的画布宽度会增加200px。我根据这些菜单项在弹跳效果需要放大的空间来确定这些值。根据您的SVG以及您要完成的具体内容，这些值并不要求一致。

现在，为了确保菜单是放置在视窗的中心的，我们需要把坐标系统的位置往负方向分别移动100px（即向上和向左）。把这个移动应用到坐标系统的原点上，和把一个平移转换应用到系统中的菜单上是一样的。结果是菜单会在视窗中保持居中。

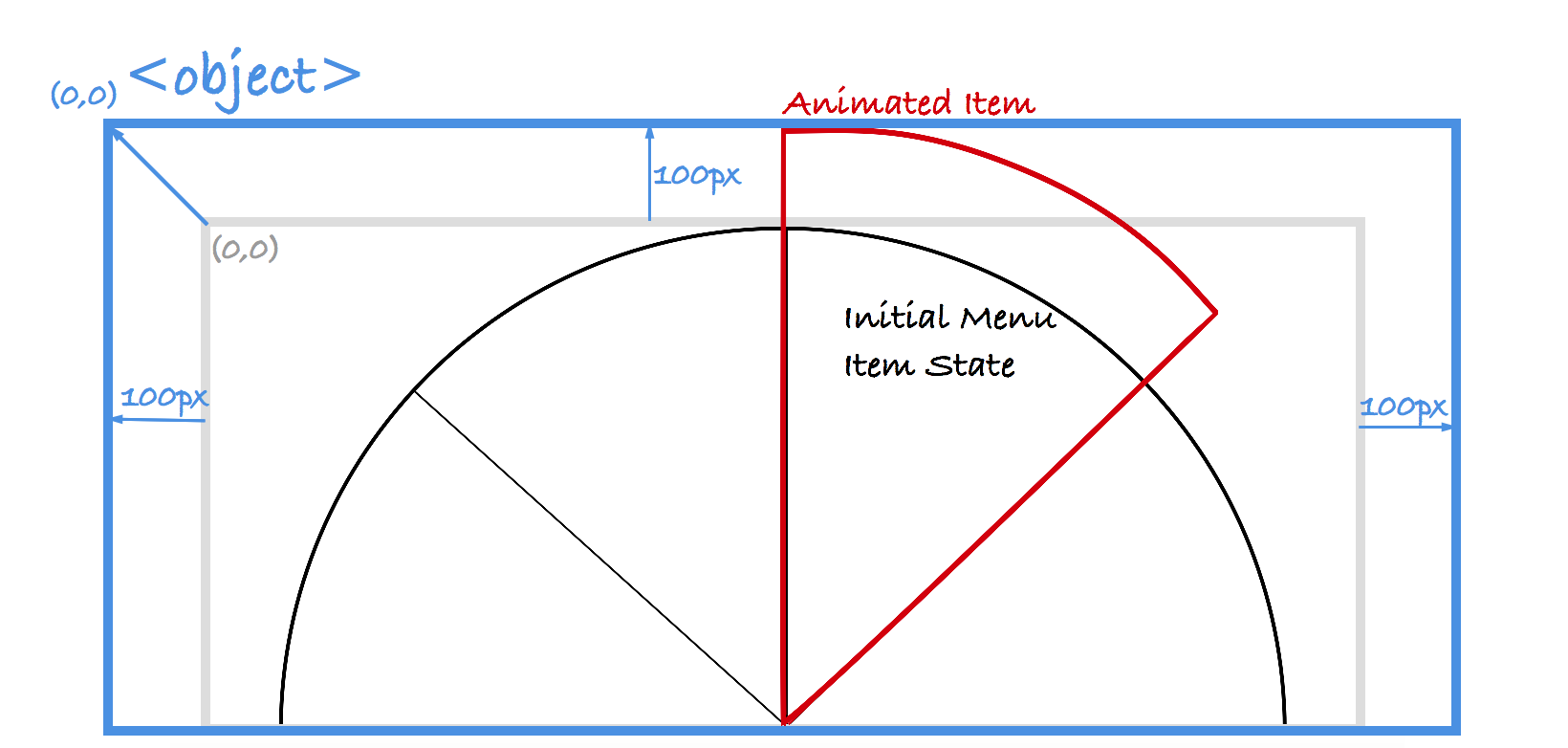

在该图中，蓝色边框表示SVG视窗边界（即<object>元素），灰色边框表示用户坐标系统的初始尺寸。蓝色数字和箭头表示视窗中的坐标系统的扩展。

在延长用户坐标系统尺寸的同时，你也增加了画布在视窗中可见区域的面积。这样做的结果是画布的内容会显得略小——这根据你把画布放大了多少而定。但是对于菜单来说，这样的结果是可以接受的。

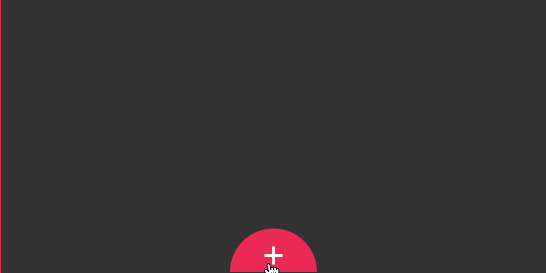

下面的屏幕记录显示了扩展SVG画布的结果，以及在SVG边界内的菜单动画效果。

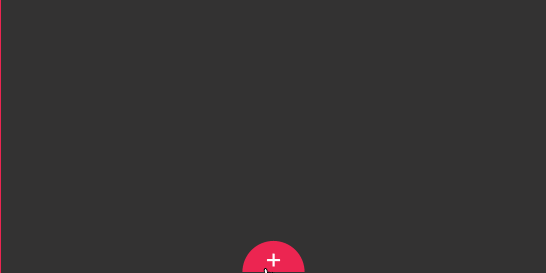

一旦SVG画布被扩展，菜单项就有足够的空间来进行缩放，在应用弹跳效果的时候也不会再因为溢出被剪切。

通过改变viewBox属性的四个参数值来延伸SVG画布，这样所有问题以及菜单项被剪切的问题都可以解决。viewBox确实非常棒~~

结束语

viewBox属性非常棒，它就是一个SVG的加强版工具。通过使用这个属性，在使用SVG进行工作时就可以节省很多时间，无需借助图形编辑器即可快速解决SVG的问题。总而言之，这对于编辑SVG真的方便了很多。

我强烈建议你全面学习一下这个属性，然后让它在你的工作中发光发热。如果你想要使用它来做art-direct SVG，不要忘了性能才是重点。
