今天是大结局，说下“图”的最后一点东西，“最小生成树“和”最短路径“。

一：最小生成树

1. 概念

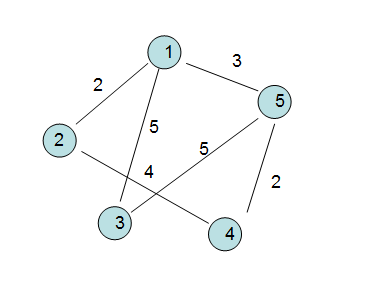

首先看如下图，不知道大家能总结点什么。

对于一个连通图G，如果其全部顶点和一部分边构成一个子图G1，当G1满足：

① 刚好将图中所有顶点连通。②顶点不存在回路。则称G1就是G的“生成树”。

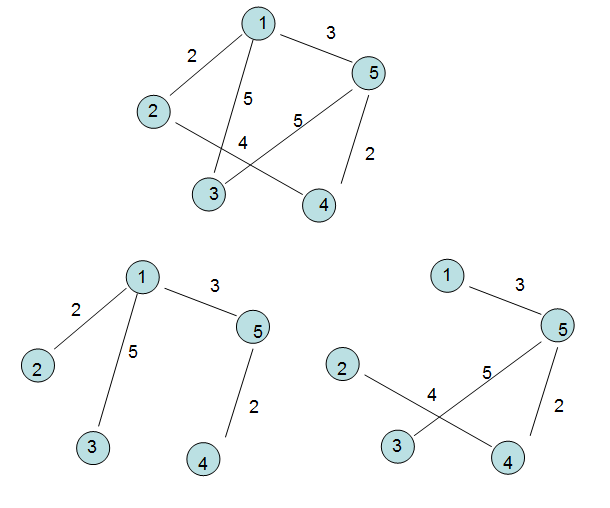

其实一句话总结就是：生成树是将原图的全部顶点以最小的边连通的子图，这不，如下的连通图可以得到下面的两个生成树。

② 对于一个带权的连通图，当生成的树不同，各边上的权值总和也不同，如果某个生成树的权值最小，则它就是“最小生成树”。

2. 场景

实际应用中“最小生成树”还是蛮有实际价值的，教科书上都有这么一句话，若用图来表示一个交通系统，每一个顶点代表一个城市，

边代表两个城市之间的距离，当有n个城市时，可能会有n(n-1)/2条边，那么怎么选择(n-1)条边来使城市之间的总距离最小，其实它

的抽象模型就是求“最小生成树”的问题。

3. prim算法

当然如何求“最小生成树”问题，前人都已经给我们总结好了，我们只要照葫芦画瓢就是了，

第一步：我们建立集合“V,U"，将图中的所有顶点全部灌到V集合中，U集合初始为空。

第二步：我们将V1放入U集合中并将V1顶点标记为已访问。此时：U（V1）。

第三步：我们寻找V1的邻接点（V2,V3,V5)，权值中发现(V1,V2)之间的权值最小，此时我们将V2放入U集合中并标记V2为已访问，

此时为U（V1，V2）。

第四步：我们找U集合中的V1和V2的邻接边，一阵痉挛后，发现（V1，V5）的权值最小，此时将V5加入到U集合并标记为已访问，此时

U的集合元素为（V1，V2，V5）。

第五步：此时我们以（V1，V2，V5）为基准向四周寻找最小权值的邻接边，发现（V5，V4）的权值最小，此时将V4加入到U集合并标记

为已访问，此时U的集合元素为（V1，V2，V5，V4）。

第六步：跟第五步形式一样，找到了（V1，V3）的权值最小，将V3加入到U集合中并标记为已访问，最终U的元素为（V1，V2，V5，V4，V3），

最终发现顶点全部被访问，最小生成树就此诞生。

复制代码代码如下:

#region prim算法获取最小生成树
        /// summary>
/// prim算法获取最小生成树
/// /summary>
/// param name="graph">/param>
        public void Prim(MatrixGraph graph, out int sum)
        {
            //已访问过的标志
            int used = 0;

//非邻接顶点标志
int noadj = -1;

//定义一个输出总权值的变量
sum = 0;

//临时数组，用于保存邻接点的权值
int[] weight = new int[graph.vertexNum];

//临时数组，用于保存顶点信息
int[] tempvertex = new int[graph.vertexNum];

            //取出邻接矩阵的第一行数据，也就是取出第一个顶点并将权和边信息保存于临时数据中
            for (int i = 1; i graph.vertexNum; i++)
            {
                //保存于邻接点之间的权值
                weight[i] = graph.edges[0, i];

                //等于0则说明V1与该邻接点没有边
                if (weight[i] == short.MaxValue)
                    tempvertex[i] = noadj;
                else
                    tempvertex[i] = int.Parse(graph.vertex[0]);
            }

            //从集合V中取出V1节点，只需要将此节点设置为已访问过，weight为0集合
            var index = tempvertex[0] = used;
            var min = weight[0] = short.MaxValue;

            //在V的邻接点中找权值最小的节点
            for (int i = 1; i graph.vertexNum; i++)
            {
                index = i;
                min = short.MaxValue;

                for (int j = 1; j graph.vertexNum; j++)
                {
                    //用于找出当前节点的邻接点中权值最小的未访问点
                    if (weight[j] min tempvertex[j] != 0)
                    {
                        min = weight[j];
                        index = j;
                    }
                }
                //累加权值
                sum += min;

Console.Write("({0},{1}) ", tempvertex[index], graph.vertex[index]);

                //将取得的最小节点标识为已访问
                weight[index] = short.MaxValue;
                tempvertex[index] = 0;

                //从最新的节点出发，将此节点的weight比较赋值
                for (int j = 0; j graph.vertexNum; j++)
                {
                    //已当前节点为出发点，重新选择最小边
                    if (graph.edges[index, j] weight[j] tempvertex[j] != used)
                    {
                        weight[j] = graph.edges[index, j];

                        //这里做的目的将较短的边覆盖点上一个节点的邻接点中的较长的边
                        tempvertex[j] = int.Parse(graph.vertex[index]);
                    }
                }
            }
        }
        #endregion

二：最短路径

1. 概念

求最短路径问题其实也是非常有实用价值的，映射到交通系统图中，就是求两个城市间的最短路径问题，还是看这张图，我们可以很容易的看出比如

V1到图中各顶点的最短路径。

① V1 -> V2 直达，权为2。

② V1 -> V3 直达权为3。

③ V1->V5->V4 中转权为3+2=5。

④ V1 -> V5 直达权为3。

、

2. Dijkstra算法

我们的学习需要站在巨人的肩膀上，那么对于现实中非常复杂的问题，我们肯定不能用肉眼看出来，而是根据一定的算法推导出来的。

Dijkstra思想遵循 “走一步，看一步”的原则。

第一步：我们需要一个集合U，然后将V1放入U集合中，既然走了一步，我们就要看一步，就是比较一下V1的邻接点（V2，V3，V5），

发现（V1，V2）的权值最小，此时我们将V2放入U集合中，表示我们已经找到了V1到V2的最短路径。

第二步：然后将V2做中间点，继续向前寻找权值最小的邻接点，发现只有V4可以连通，此时修改V4的权值为（V1，V2)+(V2，V4)=6。

此时我们就要看一步，发现V1到（V3，V4，V5）中权值最小的是（V1，V5），此时将V5放入U集合中，表示我们已经找到了

V1到V5的最短路径。

第三步：然后将V5做中间点，继续向前寻找权值最小的邻接点，发现能连通的有V3，V4，当我们正想修该V3的权值时发现（V1，V3）的权值

小于（V1->V5->V3),此时我们就不修改，将V3放入U集合中，最后我们找到了V1到V3的最短路径。

第四步：因为V5还没有走完，所以继续用V5做中间点，此时只能连通(V5,V4),当要修改权值的时候，发现原来的V4权值为(V1,V2)+(V2,V4),而

现在的权值为5，小于先前的6，此时更改原先的权值变为5，将V4放入集合中，最后我们找到了V1到V4的最短路径。

复制代码代码如下:

#region dijkstra求出最短路径
        /// summary>
/// dijkstra求出最短路径
/// /summary>
/// param name="g">/param>
        public void Dijkstra(MatrixGraph g)
        {
            int[] weight = new int[g.vertexNum];

int[] path = new int[g.vertexNum];

int[] tempvertex = new int[g.vertexNum];

Console.WriteLine("\n请输入源点的编号：");

//让用户输入要遍历的起始点
int vertex = int.Parse(Console.ReadLine()) - 1;

            for (int i = 0; i g.vertexNum; i++)
            {
                //初始赋权值
                weight[i] = g.edges[vertex, i];

if (weight[i] short.MaxValue weight[i] > 0)
path[i] = vertex;

tempvertex[i] = 0;
}

tempvertex[vertex] = 1;
weight[vertex] = 0;

            for (int i = 0; i g.vertexNum; i++)
            {
                int min = short.MaxValue;

int index = vertex;

                for (int j = 0; j g.vertexNum; j++)
                {
                    //顶点的权值中找出最小的
                    if (tempvertex[j] == 0 weight[j] min)
                    {
                        min = weight[j];
                        index = j;
                    }
                }

tempvertex[index] = 1;

                //以当前的index作为中间点，找出最小的权值
                for (int j = 0; j g.vertexNum; j++)
                {
                    if (tempvertex[j] == 0 weight[index] + g.edges[index, j] weight[j])
                    {
                        weight[j] = weight[index] + g.edges[index, j];
                        path[j] = index;
                    }
                }
            }

Console.WriteLine("\n顶点{0}到各顶点的最短路径为：（终点源点） " + g.vertex[vertex]);

            //最后输出
            for (int i = 0; i g.vertexNum; i++)
            {
                if (tempvertex[i] == 1)
                {
                    var index = i;

                    while (index != vertex)
                    {
                        var j = index;
                        Console.Write("{0} ", g.vertex[index]);
                        index = path[index];
                    }
                    Console.WriteLine("{0}\n", g.vertex[index]);
                }
                else
                {
                    Console.WriteLine("{0} - {1}: 无路径\n", g.vertex[i], g.vertex[vertex]);
                }
            }
        }
        #endregion

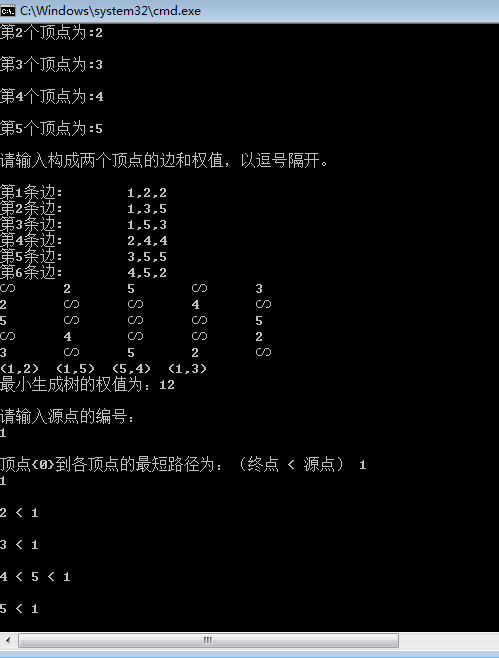

最后上一下总的运行代码
