1 引言
随着计算机视觉算法工程师的内卷,从事目标检测的小伙伴们越来越多了.
很多时候我们费了九牛二虎之力训练了一版模型,可是可视化出来的效果平淡无奇.
是不是有点太不给力啦,作为计算机视觉工程师,我们是不是应该关注下如何优雅地可视化我们模型地检测结果呢?
2 举个栗子
最常用的可视化目标检测结果的就是我们所说的矩形框,矩形框的画法也可以分为好多中,我们以下图进行说明:

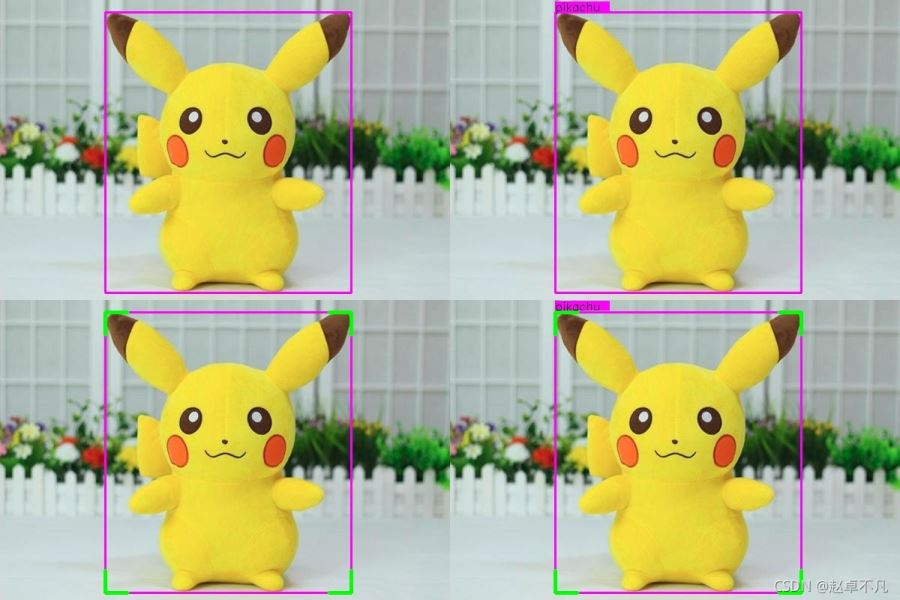

我们以上图皮卡丘的矩形检测框为例,左上为我们常用的不带标签的输出框,右上为YOLO系列美化带标签后的矩形框,左下为四个角点美化后的矩形框,右下为带标签的角点美化矩形框.
3 实现
3.1 函数讲解
在opencv中,我们通常使用cv2.rectangle函数进行矩形框的绘制,该函数的一般形式如下:
cv2.rectangle(image, start_point, end_point, color, thickness)
相应的参数含义如下:
- image: 输入图像
- start_point: 矩形框左上点坐标
- end_point: 矩形框右下点坐标
- color: 矩形框颜色 默认BGR顺序
- thickness: 线的粗细,其中 -1 代表填充整个矩形
3.2 读入图像
我们使用上述函数,来画我们的示例图像:
img_name = './pikachu.jpg'
img = cv2.imread(img_name)
box = [ 140, 16,468,390, "pikachu"]
box_color = (255,0,255)
cv2.rectangle(img, (box[0], box[1]), (box[2], box[3]), color=box_color, thickness=2)
结果如下:
左侧为我们的原图,右侧为我们画框的效果图.
3.3 标签美化
接下来我们来给矩形框添加标签,我们观察上述画图函数,注意最后一个参数thickness,如果此值等于-1,那么将对矩形框执行填充效果.基于此,我们来写标签美化代码,如下:
def draw_label_type(draw_img,bbox,label_color):
label = str(bbox[-1])
labelSize = cv2.getTextSize(label + '0', cv2.FONT_HERSHEY_SIMPLEX, 0.5, 2)[0]
if bbox[1] - labelSize[1] - 3 0:
cv2.rectangle(draw_img,
(bbox[0], bbox[1] + 2),
(bbox[0] + labelSize[0], bbox[1] + labelSize[1] + 3),
color=label_color,
thickness=-1
)
cv2.putText(draw_img, label,
(bbox[0], bbox[1] + labelSize + 3),
cv2.FONT_HERSHEY_SIMPLEX,
0.5,
(0, 0, 0),
thickness=1
)
else:
cv2.rectangle(draw_img,
(bbox[0], bbox[1] - labelSize[1] - 3),
(bbox[0] + labelSize[0], bbox[1] - 3),
color=label_color,
thickness=-1
)
cv2.putText(draw_img, label,
(bbox[0], bbox[1] - 3),
cv2.FONT_HERSHEY_SIMPLEX,
0.5,
(0, 0, 0),
thickness=1
)
上述代码中,首先计算标签文本的大小,然后据标签文本大小进行矩形填充,最后使用cv2.putText画对应的标签文本.
运行效果如下:

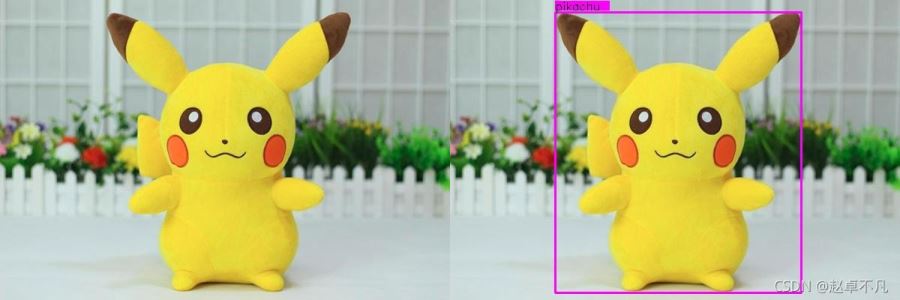

左侧为原图,右侧为添加文本标签后的结果图.
3.4 角点美化
上述添加完标签后,由于标签框和目标矩形框颜色一致,边界处不太容易区分,这里添加对角点美化的代码,代码如下:
def draw_box_corner(draw_img,bbox,length,corner_color):
# Top Left
cv2.line(draw_img, (bbox[0], bbox[1]), (bbox[0] + length, bbox[1]), corner_color, thickness=3)
cv2.line(draw_img, (bbox[0], bbox[1]), (bbox[0], bbox[1] + length), corner_color, thickness=3)
# Top Right
cv2.line(draw_img, (bbox[2], bbox[1]), (bbox[2] - length, bbox[1]), corner_color, thickness=3)
cv2.line(draw_img, (bbox[2], bbox[1]), (bbox[2], bbox[1] + length), corner_color, thickness=3)
# Bottom Left
cv2.line(draw_img, (bbox[0], bbox[3]), (bbox[0] + length, bbox[3]), corner_color, thickness=3)
cv2.line(draw_img, (bbox[0], bbox[3]), (bbox[0], bbox[3] - length), corner_color, thickness=3)
# Bottom Right
cv2.line(draw_img, (bbox[2], bbox[3]), (bbox[2] - length, bbox[3]), corner_color, thickness=3)
cv2.line(draw_img, (bbox[2], bbox[3]), (bbox[2], bbox[3] - length), corner_color, thickness=3)
上述函数参数解释如下:
- draw_img 输入图像
- bbox 目标检测框 形式(x1,y1,x2,y2)
- length 直线长度
- corner_color 直线颜色
运行结果如下:

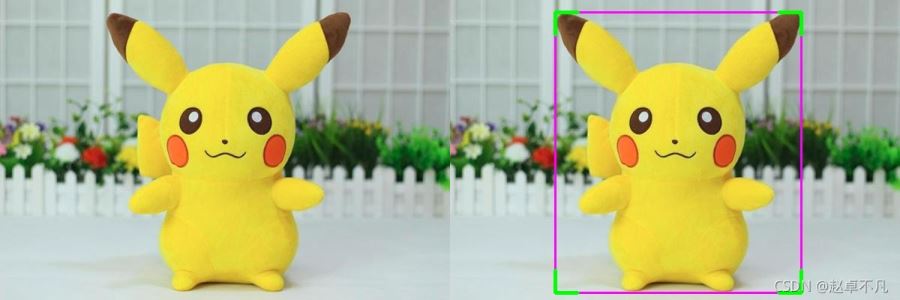

左侧为原图,右侧为添加角点美化后的结果图.
3.5 综合效果
综合上述标签美化和角点美化,可以得到二者综合后的效果图如下:
4 透明效果实现
通过cv2.rectangle 函数设置 thickness 我们可以得到填充后的图像,进而利用opencv中的 cv2.add_weight函数可以实现透明效果.
示例如下:

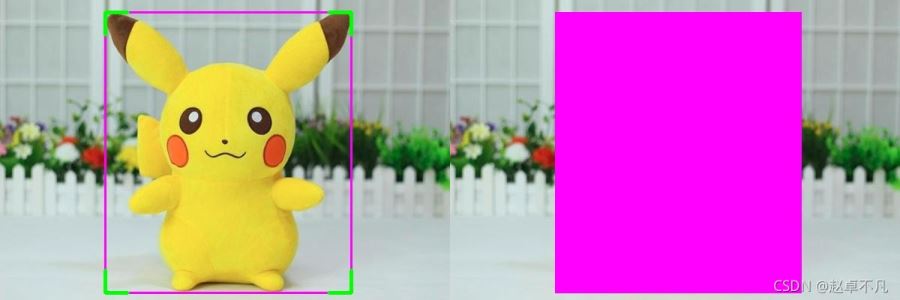

左侧为img , 右侧为填充后的draw_img,那么利用add_weight 进行加权的代码如下:
alpha = 0.8
gamma = 0
out_img = cv2.addWeighted(img,alpha,draw_img,1-alpha,gamma)
运行后的效果图如下:

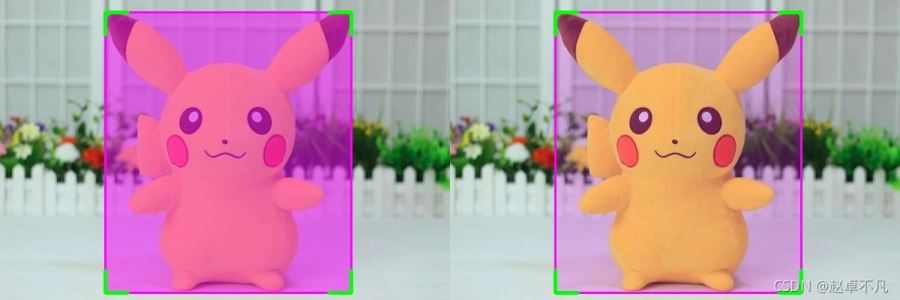

左侧为 alpha=0.5的效果图,右侧为alpha=0.8的效果图.
和原图放到一起进行对比,如下:
是不是看上去优雅多了…
5 扩展应用
利用上述原理,我们可以方便地将透明效果从矩形框迁移至不规则封闭区域, 样例如下:

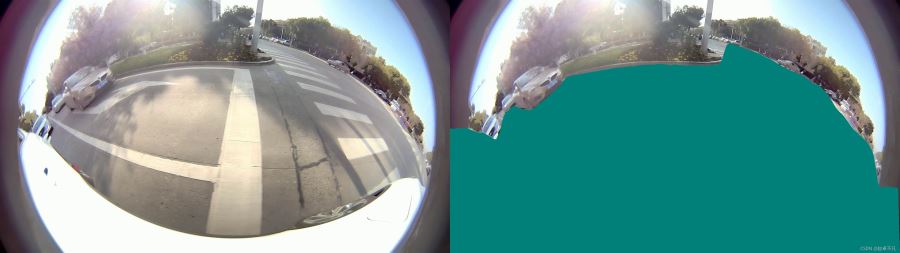

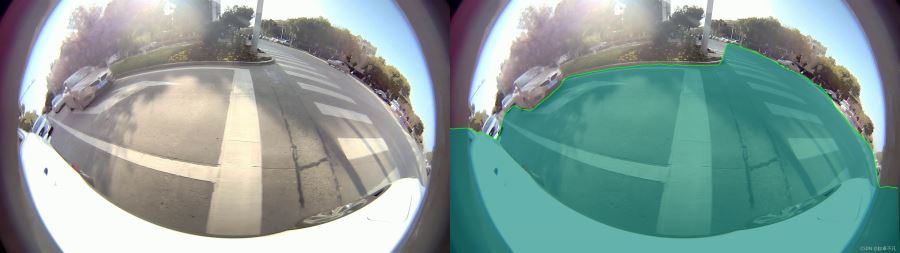

左侧为我们输入分割网络的原始图像,右侧为我们分割网络可行驶区域的推理图,我们使用alpha=0.6对上述两幅图进行加权,得到结果如下:
6 总结
本文实现了目标检测矩形框的标签优化以及角点优化,并给出了透明化的具体原理和实际扩展应用,以及详细的代码实现.
您学废了吗?
