Python图像处理之透视变换的实战应用

1 引言

如果你想对图像进行校准，那么透视变换是非常有效的变换手段。透视变换的定义为将图像投影到一个新的视平面，通常也被称之为投影映射。

2 公式

一般来说，通用的图像变换公式如下所示：

上述公式中，u,v代表原始图像坐标，x,y为经过透视变换的图片坐标，其中变换矩阵为3X3形式。进而可以得到：

3 举例

在介绍opencv的透视变换函数之前，我们举例来讲解该算法的原理：

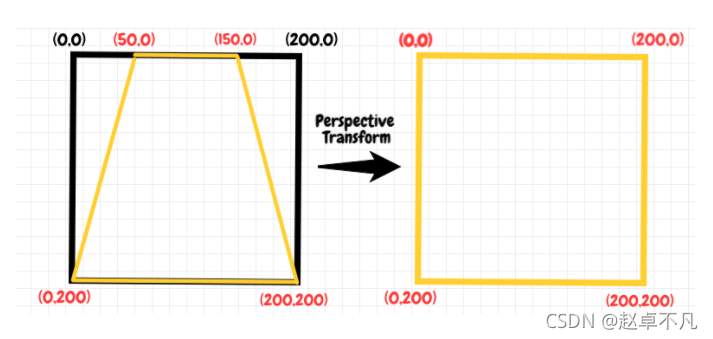

直观的来看，透视变换的作用就是将左侧图像的坐标点

[[50,0],[150,0],[0,200],[200,200]]

转化为新的坐标

[[0,0],[200,0],[0,200],[200,200]]

通过计算我们知道，转换矩阵如下：

我们来验证一下，采用左上角的点（50,0）带入公式，如下：

接着我们将列向量的前两维度除以第三维执行归一化：

所以我们知道原图左上角点执行透视变换后的映射关系：

4 应用

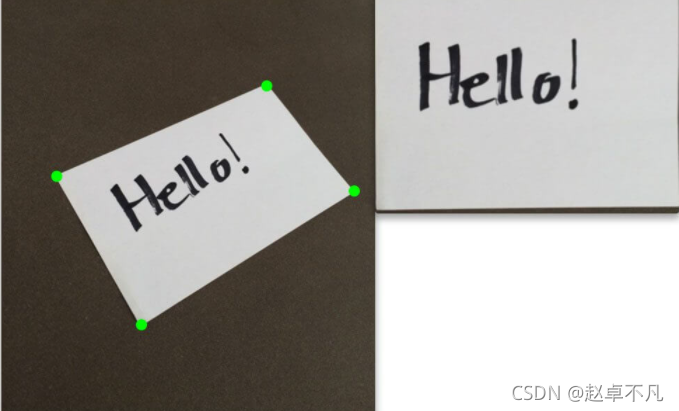

本文以扑克牌的例子来进行讲解，样例结果如下：

4.1 读入图像

首先我们来读入一副彩色图像，如下：

import cv2
import numpy as np
img = cv2.imread("image/sample.jpg")
h, w, c = img.shape  # h=240  w=320

4.2 挑选源图四个点

接着我们需要挑选四个点，我们这里采用左上，左下，右下和右上，下面的代码把我们挑选的四个点画到图像上

src_list = [(61, 70), (151, 217), (269, 143), (160, 29)]
for i, pt in enumerate(src_list):
	cv2.circle(img, pt, 5, (0, 0, 255), -1)
	cv2.putText(img,str(i+1),(pt[0]+5,pt[1]+10),cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 2)
pts1 = np.float32(src_list)

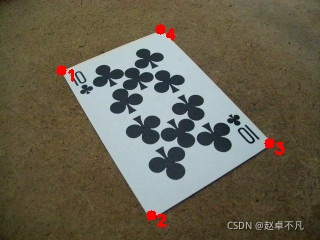

结果如下：

4.3 进行透视变换

首先选择四个目的图像上的点，然后调用openv函数进行透视变换，代码如下：

pts2 = np.float32([[0, 0], [0, w - 2], [h - 2, w - 2], [h - 2, 0]])
matrix = cv2.getPerspectiveTransform(pts1, pts2)
result = cv2.warpPerspective(img, matrix, (h, w))
cv2.imshow("Image", img)
cv2.imshow("Perspective transformation", result)
cv2.waitKey(0)

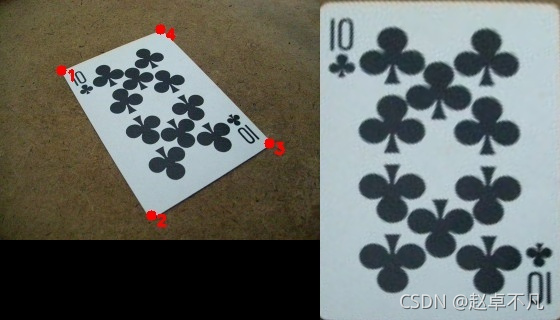

得到结果如下：

5 应用

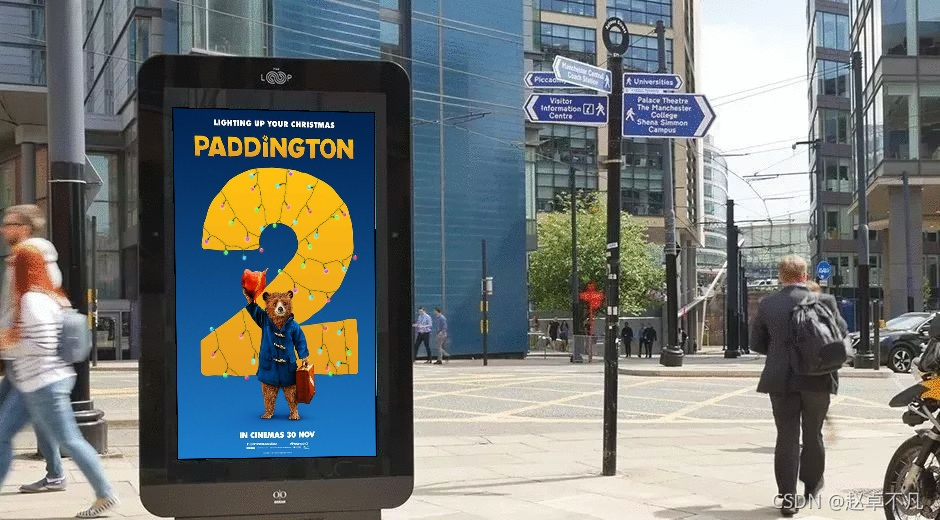

我们在实际应用中，可以使用透视变换来替换广告牌中对应的背景图，结果如下：

广告牌：

Logo图：

结果图：

6 总结

本文介绍了图像处理透视变换的原理和具体代码实现，并给出了具体应用示例。
