前言
前段时间，用PyQt5写了两篇文章，自己用python做的一款超炫酷音乐播放器、用Python做个个性的动画挂件让桌面不单调。有粉丝问我，为什么要用PyQt5？之前没接触过PyQt5，能不能多分享一些这方面的开发案例？
今天就继续给大家分享一个实战案例，带大家一起用Python的PyQt5开发一个车牌自动识别系统！

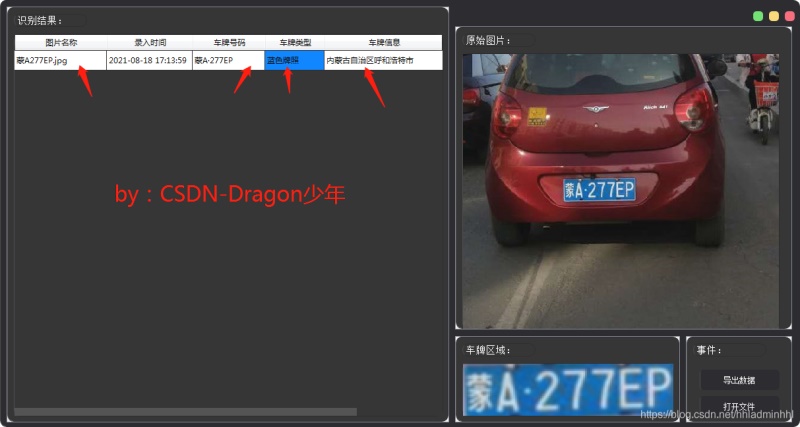

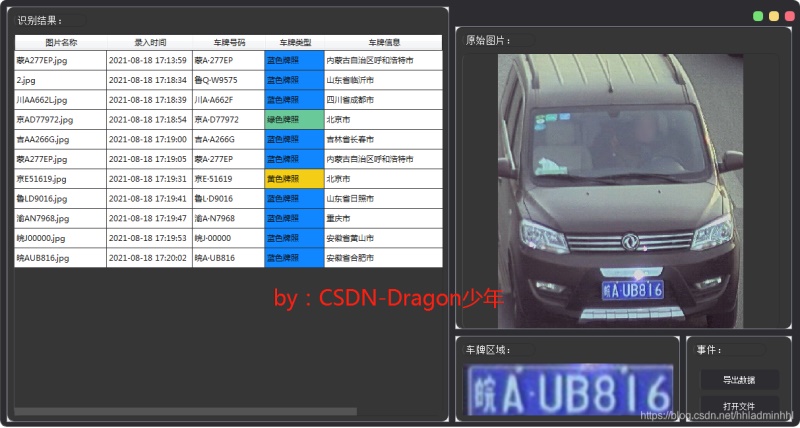

首先一起来看看最终实现的车牌识别系统效果图：
下面，我们就开始介绍如何实现这款自动车牌识别系统。
一、核心功能设计
总体来说，我们首先要进行UI界面构建设计，根据车牌识别系统功能进行画面排版布局；其次我们的这款车牌识别系统的主要功能车辆图片读取识别显示、图片中车牌ROI区域获取、车牌识别结果输出显示。
对于结果输出显示，我们主要包含了读取图片名称、读取录入时间、识别车牌号码、识别车牌颜色、识别车牌所属地。最后我们还可以将车牌识别系统的数据信息导出本地存储。
拆解需求，大致可以整理出核心功能如下：
UI设计排版布局
- 左侧区域进行识别信息显示，包含图片名称、读取录入时间、识别车牌号码、识别车牌颜色、识别车牌所属地信息
- 右侧可以分成3个区域，顶部区域包含窗体最小化，最大化，关闭功能；中间区域显示读取车辆图片；底部区域包含车牌显示区域、图片读取、车牌信息存储功能
车牌识别
- 通过读取图片进行车牌区域提取输出
- 车牌自动识别结果输出
车牌信息显示存储
- 根据自动识别结果对车牌各类信息显示

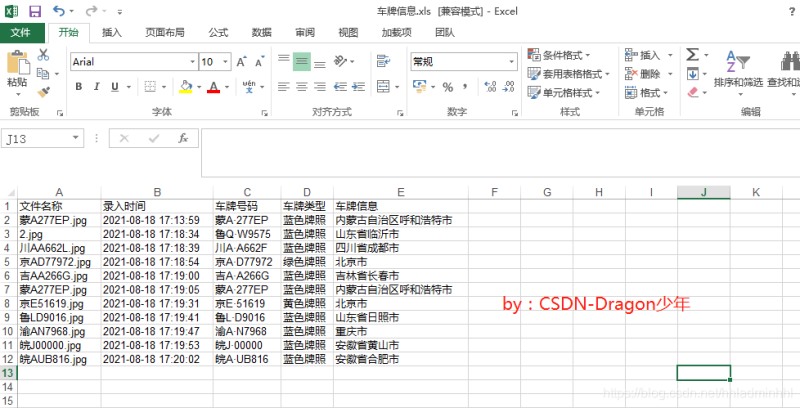

- 对录入识别的车辆车牌识别信息存储
二、实现步骤
1. UI设计排版布局
根据车牌识别需要的功能，首先进行UI布局设计，我们这次还是使用的pyqt5。核心设计代码如下：
# author：CSDN-Dragon少年
def setupUi(self, MainWindow):
MainWindow.setObjectName("MainWindow")
MainWindow.resize(1213, 670)
MainWindow.setFixedSize(1213, 670) # 设置窗体固定大小
MainWindow.setToolButtonStyle(QtCore.Qt.ToolButtonIconOnly)
self.centralwidget = QtWidgets.QWidget(MainWindow)
self.centralwidget.setObjectName("centralwidget")
self.scrollArea = QtWidgets.QScrollArea(self.centralwidget)
self.scrollArea.setGeometry(QtCore.QRect(690, 40, 511, 460))
self.scrollArea.setWidgetResizable(True)
self.scrollArea.setObjectName("scrollArea")
self.scrollAreaWidgetContents = QtWidgets.QWidget()
self.scrollAreaWidgetContents.setGeometry(QtCore.QRect(0, 0, 500, 489))
self.scrollAreaWidgetContents.setObjectName("scrollAreaWidgetContents")
self.label_0 = QtWidgets.QLabel(self.scrollAreaWidgetContents)
self.label_0.setGeometry(QtCore.QRect(10, 10, 111, 20))
font = QtGui.QFont()
font.setPointSize(11)
self.label_0.setFont(font)
self.label_0.setObjectName("label_0")
self.label = QtWidgets.QLabel(self.scrollAreaWidgetContents)
self.label.setGeometry(QtCore.QRect(10, 40, 481, 420))
self.label.setObjectName("label")
self.label.setAlignment(Qt.AlignCenter)
self.scrollArea.setWidget(self.scrollAreaWidgetContents)
self.scrollArea_2 = QtWidgets.QScrollArea(self.centralwidget)
self.scrollArea_2.setGeometry(QtCore.QRect(10, 10, 671, 631))
self.scrollArea_2.setWidgetResizable(True)
self.scrollArea_2.setObjectName("scrollArea_2")
self.scrollAreaWidgetContents_1 = QtWidgets.QWidget()
self.scrollAreaWidgetContents_1.setGeometry(QtCore.QRect(0, 0, 669, 629))
self.scrollAreaWidgetContents_1.setObjectName("scrollAreaWidgetContents_1")
self.label_1 = QtWidgets.QLabel(self.scrollAreaWidgetContents_1)
self.label_1.setGeometry(QtCore.QRect(10, 10, 111, 20))
font = QtGui.QFont()
font.setPointSize(11)
self.label_1.setFont(font)
self.label_1.setObjectName("label_1")
self.tableWidget = QtWidgets.QTableWidget(self.scrollAreaWidgetContents_1)
self.tableWidget.setGeometry(QtCore.QRect(10, 40, 651, 581)) # 581))
self.tableWidget.setObjectName("tableWidget")
self.tableWidget.setColumnCount(5)
self.tableWidget.setColumnWidth(0, 140) # 设置1列的宽度
self.tableWidget.setColumnWidth(1, 130) # 设置2列的宽度
self.tableWidget.setColumnWidth(2, 110) # 设置3列的宽度
self.tableWidget.setColumnWidth(3, 90) # 设置4列的宽度
self.tableWidget.setColumnWidth(4, 181) # 设置5列的宽度
self.tableWidget.setHorizontalHeaderLabels(["图片名称", "录入时间", "车牌号码", "车牌类型", "车牌信息"])
self.tableWidget.setRowCount(self.RowLength)
self.tableWidget.verticalHeader().setVisible(False) # 隐藏垂直表头)
self.tableWidget.setEditTriggers(QAbstractItemView.NoEditTriggers)
self.tableWidget.raise_()
self.scrollArea_2.setWidget(self.scrollAreaWidgetContents_1)
self.scrollArea_3 = QtWidgets.QScrollArea(self.centralwidget)
self.scrollArea_3.setGeometry(QtCore.QRect(690, 510, 341, 131))
self.scrollArea_3.setWidgetResizable(True)
self.scrollArea_3.setObjectName("scrollArea_3")
self.scrollAreaWidgetContents_3 = QtWidgets.QWidget()
self.scrollAreaWidgetContents_3.setGeometry(QtCore.QRect(0, 0, 339, 129))
self.scrollAreaWidgetContents_3.setObjectName("scrollAreaWidgetContents_3")
self.label_2 = QtWidgets.QLabel(self.scrollAreaWidgetContents_3)
self.label_2.setGeometry(QtCore.QRect(10, 10, 111, 20))
font = QtGui.QFont()
font.setPointSize(11)
self.label_2.setFont(font)
self.label_2.setObjectName("label_2")
self.label_3 = QtWidgets.QLabel(self.scrollAreaWidgetContents_3)
self.label_3.setGeometry(QtCore.QRect(10, 40, 321, 81))
self.label_3.setObjectName("label_3")
self.scrollArea_3.setWidget(self.scrollAreaWidgetContents_3)
self.scrollArea_4 = QtWidgets.QScrollArea(self.centralwidget)
self.scrollArea_4.setGeometry(QtCore.QRect(1040, 510, 161, 131))
self.scrollArea_4.setWidgetResizable(True)
self.scrollArea_4.setObjectName("scrollArea_4")
self.scrollAreaWidgetContents_4 = QtWidgets.QWidget()
self.scrollAreaWidgetContents_4.setGeometry(QtCore.QRect(0, 0, 159, 129))
self.scrollAreaWidgetContents_4.setObjectName("scrollAreaWidgetContents_4")
self.pushButton_2 = QtWidgets.QPushButton(self.scrollAreaWidgetContents_4)
self.pushButton_2.setGeometry(QtCore.QRect(20, 50, 121, 31))
self.pushButton_2.setObjectName("pushButton_2")
self.pushButton = QtWidgets.QPushButton(self.scrollAreaWidgetContents_4)
self.pushButton.setGeometry(QtCore.QRect(20, 90, 121, 31))
self.pushButton.setObjectName("pushButton")
self.label_4 = QtWidgets.QLabel(self.scrollAreaWidgetContents_4)
self.label_4.setGeometry(QtCore.QRect(10, 10, 111, 20))
font = QtGui.QFont()
font.setPointSize(11)
self.label_4.setFont(font)
self.label_4.setObjectName("label_4")
self.scrollArea_4.setWidget(self.scrollAreaWidgetContents_4)
MainWindow.setCentralWidget(self.centralwidget)
self.statusbar = QtWidgets.QStatusBar(MainWindow)
self.statusbar.setObjectName("statusbar")
MainWindow.setStatusBar(self.statusbar)
self.retranslateUi(MainWindow)
QtCore.QMetaObject.connectSlotsByName(MainWindow)
self.retranslateUi(MainWindow)
QtCore.QMetaObject.connectSlotsByName(MainWindow)
self.pushButton.clicked.connect(self.__openimage) # 设置点击事件
self.pushButton.setStyleSheet('''QPushButton{background:#222225;border-radius:5px;}QPushButton:hover{background:#2B2B2B;}''')
self.pushButton_2.clicked.connect(self.__writeFiles) # 设置点击事件
self.pushButton_2.setStyleSheet('''QPushButton{background:#222225;border-radius:5px;}QPushButton:hover{background:#2B2B2B;}''')
self.retranslateUi(MainWindow)
self.close_widget = QtWidgets.QWidget(self.centralwidget)
self.close_widget.setGeometry(QtCore.QRect(1130, 0, 90, 50))
self.close_widget.setObjectName("close_widget")
self.close_layout = QGridLayout() # 创建左侧部件的网格布局层
self.close_widget.setLayout(self.close_layout) # 设置左侧部件布局为网格
self.left_close = QPushButton("") # 关闭按钮
self.left_close.clicked.connect(self.close)
self.left_visit = QPushButton("") # 空白按钮
self.left_visit.clicked.connect(MainWindow.big)
self.left_mini = QPushButton("") # 最小化按钮
self.left_mini.clicked.connect(MainWindow.mini)
self.close_layout.addWidget(self.left_mini, 0, 0, 1, 1)
self.close_layout.addWidget(self.left_close, 0, 2, 1, 1)
self.close_layout.addWidget(self.left_visit, 0, 1, 1, 1)
self.left_close.setFixedSize(15, 15) # 设置关闭按钮的大小
self.left_visit.setFixedSize(15, 15) # 设置按钮大小
self.left_mini.setFixedSize(15, 15) # 设置最小化按钮大小
self.left_close.setStyleSheet(
'''QPushButton{background:#F76677;border-radius:5px;}QPushButton:hover{background:red;}''')
self.left_visit.setStyleSheet(
'''QPushButton{background:#F7D674;border-radius:5px;}QPushButton:hover{background:yellow;}''')
self.left_mini.setStyleSheet(
'''QPushButton{background:#6DDF6D;border-radius:5px;}QPushButton:hover{background:green;}''')
QtCore.QMetaObject.connectSlotsByName(MainWindow)
self.ProjectPath = os.getcwd() # 获取当前工程文件位置
self.scrollAreaWidgetContents.setStyleSheet(sc)
self.scrollAreaWidgetContents_3.setStyleSheet(sc)
self.scrollAreaWidgetContents_4.setStyleSheet(sc)
b = '''
color:white;
background:#2B2B2B;
'''
self.label_0.setStyleSheet(b)
self.label_1.setStyleSheet(b)
self.label_2.setStyleSheet(b)
self.label_3.setStyleSheet(b)
MainWindow.setWindowOpacity(0.95) # 设置窗口透明度
MainWindow.setAttribute(Qt.WA_TranslucentBackground)
MainWindow.setWindowFlag(Qt.FramelessWindowHint) # 隐藏边框
# author：CSDN-Dragon少年
def retranslateUi(self, MainWindow):
_translate = QtCore.QCoreApplication.translate
MainWindow.setWindowTitle(_translate("MainWindow", "车牌识别系统"))
self.label_0.setText(_translate("MainWindow", "原始图片："))
self.label.setText(_translate("MainWindow", ""))
self.label_1.setText(_translate("MainWindow", "识别结果："))
self.label_2.setText(_translate("MainWindow", "车牌区域："))
self.label_3.setText(_translate("MainWindow", ""))
self.pushButton.setText(_translate("MainWindow", "打开文件"))
self.pushButton_2.setText(_translate("MainWindow", "导出数据"))
self.label_4.setText(_translate("MainWindow", "事件："))
self.scrollAreaWidgetContents_1.show()

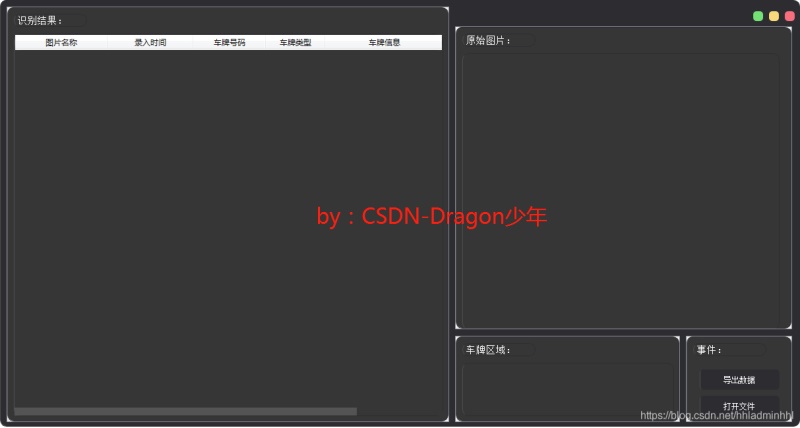

UI实现效果如下：
2. 车牌识别
接下来我们需要实现两个核心功能，包括获取车牌ROI区域和车牌自动识别功能。

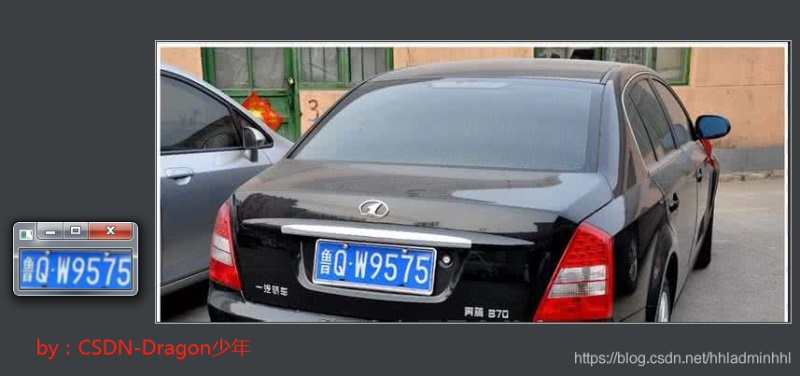

车牌ROI区域提取：
根据读取的车辆图片，预处理进行车牌ROI区域提取，主要通过Opencv的图像处理相关知识点来完成。主要包括对图像去噪、二值化、边缘轮廓提取、矩形区域矫正、蓝绿黄车牌颜色定位识别。核心代码如下：
# author：CSDN-Dragon少年
# 预处理
def pretreatment(self, car_pic):
if type(car_pic) == type(""):
img = self.__imreadex(car_pic)
else:
img = car_pic
pic_hight, pic_width = img.shape[:2]
if pic_width > self.MAX_WIDTH:
resize_rate = self.MAX_WIDTH / pic_width
img = cv2.resize(img, (self.MAX_WIDTH, int(pic_hight * resize_rate)),
interpolation=cv2.INTER_AREA) # 图片分辨率调整
blur = self.cfg["blur"]
# 高斯去噪
if blur > 0:
img = cv2.GaussianBlur(img, (blur, blur), 0)
oldimg = img
img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
kernel = np.ones((20, 20), np.uint8)
img_opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel) # 开运算
img_opening = cv2.addWeighted(img, 1, img_opening, -1, 0); # 与上一次开运算结果融合
# cv2.imshow('img_opening', img_opening)
# 找到图像边缘
ret, img_thresh = cv2.threshold(img_opening, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU) # 二值化
img_edge = cv2.Canny(img_thresh, 100, 200)
# cv2.imshow('img_edge', img_edge)
# 使用开运算和闭运算让图像边缘成为一个整体
kernel = np.ones((self.cfg["morphologyr"], self.cfg["morphologyc"]), np.uint8)
img_edge1 = cv2.morphologyEx(img_edge, cv2.MORPH_CLOSE, kernel) # 闭运算
img_edge2 = cv2.morphologyEx(img_edge1, cv2.MORPH_OPEN, kernel) # 开运算
# cv2.imshow('img_edge2', img_edge2)
# cv2.imwrite('./edge2.png', img_edge2)
# 查找图像边缘整体形成的矩形区域，可能有很多，车牌就在其中一个矩形区域中
image, contours, hierarchy = cv2.findContours(img_edge2, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
contours = [cnt for cnt in contours if cv2.contourArea(cnt) > self.Min_Area]
# 逐个排除不是车牌的矩形区域
car_contours = []
for cnt in contours:
# 框选 生成最小外接矩形 返回值（中心(x,y), (宽,高), 旋转角度）
rect = cv2.minAreaRect(cnt)
# print('宽高:',rect[1])
area_width, area_height = rect[1]
# 选择宽大于高的区域
if area_width area_height:
area_width, area_height = area_height, area_width
wh_ratio = area_width / area_height
# print('宽高比：',wh_ratio)
# 要求矩形区域长宽比在2到5.5之间，2到5.5是车牌的长宽比，其余的矩形排除
if wh_ratio > 2 and wh_ratio 5.5:
car_contours.append(rect)
box = cv2.boxPoints(rect)
box = np.int0(box)
# 矩形区域可能是倾斜的矩形，需要矫正，以便使用颜色定位
card_imgs = []
for rect in car_contours:
if rect[2] > -1 and rect[2] 1: # 创造角度，使得左、高、右、低拿到正确的值
angle = 1
else:
angle = rect[2]
rect = (rect[0], (rect[1][0] + 5, rect[1][1] + 5), angle) # 扩大范围，避免车牌边缘被排除
box = cv2.boxPoints(rect)
heigth_point = right_point = [0, 0]
left_point = low_point = [pic_width, pic_hight]
for point in box:
if left_point[0] > point[0]:
left_point = point
if low_point[1] > point[1]:
low_point = point
if heigth_point[1] point[1]:
heigth_point = point
if right_point[0] point[0]:
right_point = point
if left_point[1] = right_point[1]: # 正角度
new_right_point = [right_point[0], heigth_point[1]]
pts2 = np.float32([left_point, heigth_point, new_right_point]) # 字符只是高度需要改变
pts1 = np.float32([left_point, heigth_point, right_point])
M = cv2.getAffineTransform(pts1, pts2)
dst = cv2.warpAffine(oldimg, M, (pic_width, pic_hight))
self.__point_limit(new_right_point)
self.__point_limit(heigth_point)
self.__point_limit(left_point)
card_img = dst[int(left_point[1]):int(heigth_point[1]), int(left_point[0]):int(new_right_point[0])]
card_imgs.append(card_img)
elif left_point[1] > right_point[1]: # 负角度
new_left_point = [left_point[0], heigth_point[1]]
pts2 = np.float32([new_left_point, heigth_point, right_point]) # 字符只是高度需要改变
pts1 = np.float32([left_point, heigth_point, right_point])
M = cv2.getAffineTransform(pts1, pts2)
dst = cv2.warpAffine(oldimg, M, (pic_width, pic_hight))
self.__point_limit(right_point)
self.__point_limit(heigth_point)
self.__point_limit(new_left_point)
card_img = dst[int(right_point[1]):int(heigth_point[1]), int(new_left_point[0]):int(right_point[0])]
card_imgs.append(card_img)
#使用颜色定位，排除不是车牌的矩形，目前只识别蓝、绿、黄车牌
colors = []
for card_index, card_img in enumerate(card_imgs):
green = yellow = blue = black = white = 0
try:
# 有转换失败的可能，原因来自于上面矫正矩形出错
card_img_hsv = cv2.cvtColor(card_img, cv2.COLOR_BGR2HSV)
except:
print('BGR转HSV失败')
card_imgs = colors = None
return card_imgs, colors
if card_img_hsv is None:
continue
row_num, col_num = card_img_hsv.shape[:2]
card_img_count = row_num * col_num
# 确定车牌颜色
for i in range(row_num):
for j in range(col_num):
H = card_img_hsv.item(i, j, 0)
S = card_img_hsv.item(i, j, 1)
V = card_img_hsv.item(i, j, 2)
if 11 H = 34 and S > 34: # 图片分辨率调整
yellow += 1
elif 35 H = 99 and S > 34: # 图片分辨率调整
green += 1
elif 99 H = 124 and S > 34: # 图片分辨率调整
blue += 1
if 0 H 180 and 0 S 255 and 0 V 46:
black += 1
elif 0 H 180 and 0 S 43 and 221 V 225:
white += 1
color = "no"
# print('黄：{:6}绿：{:6}蓝：{:6}'.format(yellow,green,blue))
limit1 = limit2 = 0
if yellow * 2 >= card_img_count:
color = "yellow"
limit1 = 11
limit2 = 34 # 有的图片有色偏偏绿
elif green * 2 >= card_img_count:
color = "green"
limit1 = 35
limit2 = 99
elif blue * 2 >= card_img_count:
color = "blue"
limit1 = 100
limit2 = 124 # 有的图片有色偏偏紫
elif black + white >= card_img_count * 0.7:
color = "bw"
# print(color)
colors.append(color)
# print(blue, green, yellow, black, white, card_img_count)
if limit1 == 0:
continue
# 根据车牌颜色再定位，缩小边缘非车牌边界
xl, xr, yh, yl = self.accurate_place(card_img_hsv, limit1, limit2, color)
if yl == yh and xl == xr:
continue
need_accurate = False
if yl >= yh:
yl = 0
yh = row_num
need_accurate = True
if xl >= xr:
xl = 0
xr = col_num
need_accurate = True
card_imgs[card_index] = card_img[yl:yh, xl:xr] \
if color != "green" or yl (yh - yl) // 4 else card_img[yl - (yh - yl) // 4:yh, xl:xr]
if need_accurate: # 可能x或y方向未缩小，需要再试一次
card_img = card_imgs[card_index]
card_img_hsv = cv2.cvtColor(card_img, cv2.COLOR_BGR2HSV)
xl, xr, yh, yl = self.accurate_place(card_img_hsv, limit1, limit2, color)
if yl == yh and xl == xr:
continue
if yl >= yh:
yl = 0
yh = row_num
if xl >= xr:
xl = 0
xr = col_num
card_imgs[card_index] = card_img[yl:yh, xl:xr] \
if color != "green" or yl (yh - yl) // 4 else card_img[yl - (yh - yl) // 4:yh, xl:xr]
# cv2.imshow("result", card_imgs[0])
# cv2.imwrite('1.jpg', card_imgs[0])
# print('颜色识别结果：' + colors[0])
return card_imgs, colors
至此我们就可以输出车牌ROI区域和车牌颜色了，效果如下：
车牌自动识别：
本篇介绍调用百度AI提供的车牌识别接口 – 百度AI开放平台链接，识别效果非常不错。
这里面我们可以创建一个车牌识别的应用，其中的API Key及Secret Key后面我们调用车牌识别检测接口时会用到。

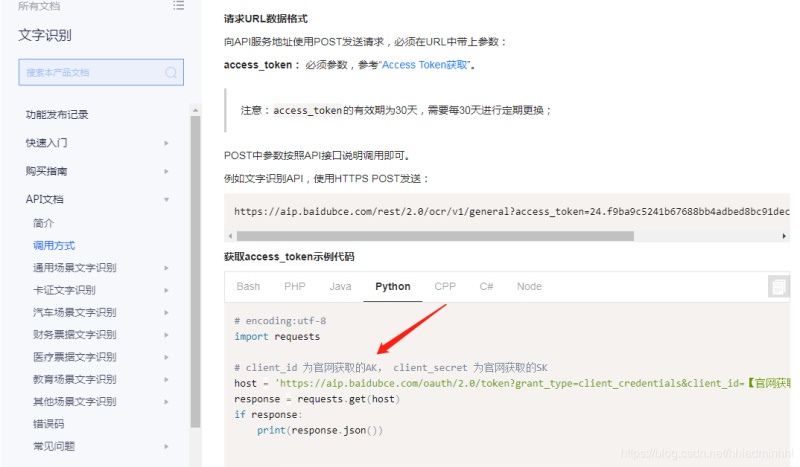

我们可以看到官方提供的帮助文档，介绍了如何调用请求URL数据格式，向API服务地址使用POST发送请求，必须在URL中带上参数access_token，可通过后台的API Key和Secret Key生成。这里面的API Key和Secret Key就是我们上面提到的。

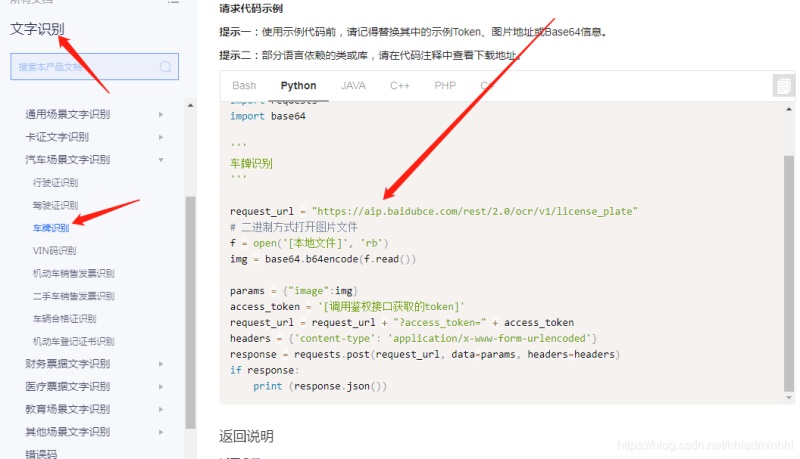

接下来我们看看调用车牌识别接口代码示例。

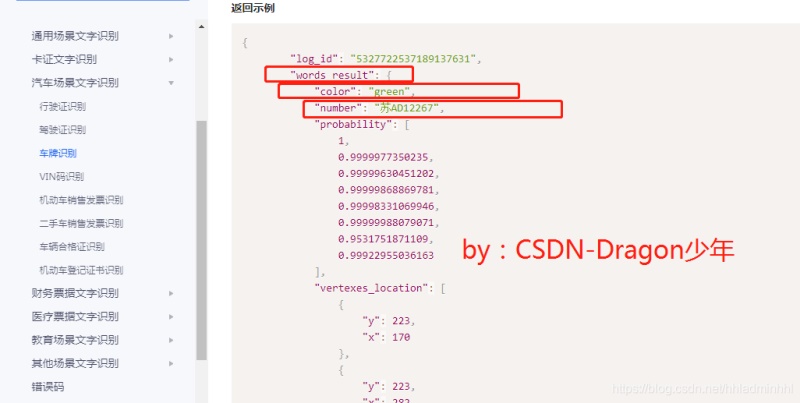

那我们如何获取识别的车牌号码呢？API文档可以看到里面有个words_result字典 ，其中的color代表车牌颜色 ，number代表车牌号码 。这样我就可以知道识别的车牌颜色和车牌号了。
车牌识别的接口调用流程基本已经清楚了，下面就可以进行代码实现了。
# author：CSDN-Dragon少年
def get_token(self):
host = 'https://aip.baidubce.com/oauth/2.0/token?grant_type=client_credentialsclient_id=' + self.client_id + 'client_secret=' + self.client_secret
response = requests.get(host)
if response:
token_info = response.json()
token_key = token_info['access_token']
return token_key
# author：CSDN-Dragon少年
def get_license_plate(self, car_pic):
result = {}
card_imgs, colors = self.pretreatment(car_pic)
request_url = "https://aip.baidubce.com/rest/2.0/ocr/v1/license_plate"
# 二进制方式打开图片文件
f = open(car_pic, 'rb')
img = base64.b64encode(f.read())
params = {"image": img}
access_token = self.get_token()
request_url = request_url + "?access_token=" + access_token
headers = {'content-type': 'application/x-www-form-urlencoded'}
response = requests.post(request_url, data=params, headers=headers)
if response:
print(response.json())
license_result = response.json()['words_result']['number']
card_color = response.json()['words_result']['color']
if license_result != []:
result['InputTime'] = time.strftime("%Y-%m-%d %H:%M:%S")
result['Type'] = self.cardtype[card_color]
result['Picture'] = card_imgs[0]
result['Number'] = ''.join(license_result[:2]) + '·' + ''.join(license_result[2:])
try:
result['From'] = ''.join(self.Prefecture[license_result[0]][license_result[1]])
except:
result['From'] = '未知'
return result
else:
return None

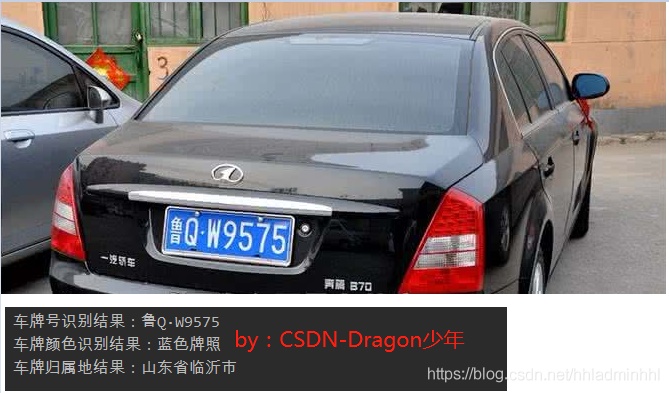

这样我们就可以拿到车牌颜色和车牌号码了，效果如下：
3. 车牌信息显示存储
3.1 车牌信息显示：
# author：CSDN-Dragon少年
def __show(self, result, FileName):
# 显示表格
self.RowLength = self.RowLength + 1
if self.RowLength > 18:
self.tableWidget.setColumnWidth(5, 157)
self.tableWidget.setRowCount(self.RowLength)
self.tableWidget.setItem(self.RowLength - 1, 0, QTableWidgetItem(FileName))
self.tableWidget.setItem(self.RowLength - 1, 1, QTableWidgetItem(result['InputTime']))
self.tableWidget.setItem(self.RowLength - 1, 2, QTableWidgetItem(result['Number']))
self.tableWidget.setItem(self.RowLength - 1, 3, QTableWidgetItem(result['Type']))
if result['Type'] == '蓝色牌照':
self.tableWidget.item(self.RowLength - 1, 3).setBackground(QBrush(QColor(3, 128, 255)))
elif result['Type'] == '绿色牌照':
self.tableWidget.item(self.RowLength - 1, 3).setBackground(QBrush(QColor(98, 198, 148)))
elif result['Type'] == '黄色牌照':
self.tableWidget.item(self.RowLength - 1, 3).setBackground(QBrush(QColor(242, 202, 9)))
self.tableWidget.setItem(self.RowLength - 1, 4, QTableWidgetItem(result['From']))
self.tableWidget.item(self.RowLength - 1, 4).setBackground(QBrush(QColor(255, 255, 255)))
# 显示识别到的车牌位置
size = (int(self.label_3.width()), int(self.label_3.height()))
shrink = cv2.resize(result['Picture'], size, interpolation=cv2.INTER_AREA)
shrink = cv2.cvtColor(shrink, cv2.COLOR_BGR2RGB)
self.QtImg = QtGui.QImage(shrink[:], shrink.shape[1], shrink.shape[0], shrink.shape[1] * 3,
QtGui.QImage.Format_RGB888)
self.label_3.setPixmap(QtGui.QPixmap.fromImage(self.QtImg))

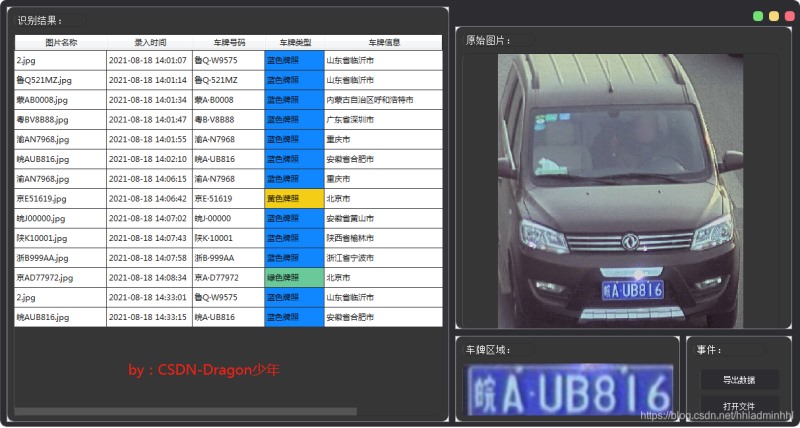

效果如下：
3.2 信息导出存储：
# author：CSDN-Dragon少年
def __writexls(self, DATA, path):
wb = xlwt.Workbook();
ws = wb.add_sheet('Data');
# DATA.insert(0, ['文件名称','录入时间', '车牌号码', '车牌类型', '车牌信息'])
for i, Data in enumerate(DATA):
for j, data in enumerate(Data):
ws.write(i, j, data)
wb.save(path)
QMessageBox.information(None, "成功", "数据已保存！", QMessageBox.Yes)
def __writecsv(self, DATA, path):
f = open(path, 'w')
# DATA.insert(0, ['文件名称','录入时间', '车牌号码', '车牌类型', '车牌信息'])
for data in DATA:
f.write((',').join(data) + '\n')
f.close()
QMessageBox.information(None, "成功", "数据已保存！", QMessageBox.Yes)
def __writeFiles(self):
path, filetype = QFileDialog.getSaveFileName(None, "另存为", self.ProjectPath,
"Excel 工作簿(*.xls);;CSV (逗号分隔)(*.csv)")
if path == "": # 未选择
return
if filetype == 'Excel 工作簿(*.xls)':
self.__writexls(self.Data, path)
elif filetype == 'CSV (逗号分隔)(*.csv)':
self.__writecsv(self.Data, path)
效果如下：
导出车牌信息数据如下：
至此，整个车牌自动识别系统就完成了~今天我们就到这里，明天继续努力！
如果本篇博客有任何错误，请批评指教，不胜感激 ！
您可能感兴趣的文章:- AI:如何训练机器学习的模型
- 使用JavaSE来模拟斗地主
- 用python做个代码版的小仙女蹦迪视频
- 用Python做个个性的动画挂件让桌面不单调
- Python做个自定义动态壁纸还可以放视频
- 自己用python做的一款超炫酷音乐播放器
- 我用Python做个AI出牌器斗地主把把赢
