概述
OpenCV 是一个跨平台的计算机视觉库, 支持多语言, 功能强大. 今天小白就带大家一起携手走进 OpenCV 的世界.
梯度运算
梯度: 膨胀 (Dilating) - 腐蚀 (Eroding).
例子:
# 读取图片
pie = cv2.imread("pie.png")
# 核
kernel = np.ones((7, 7), np.uint8)
# 计算梯度
gradient = cv2.morphologyEx(pie, cv2.MORPH_GRADIENT, kernel=kernel)
# 图片展示
cv2.imshow("gradient", gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()

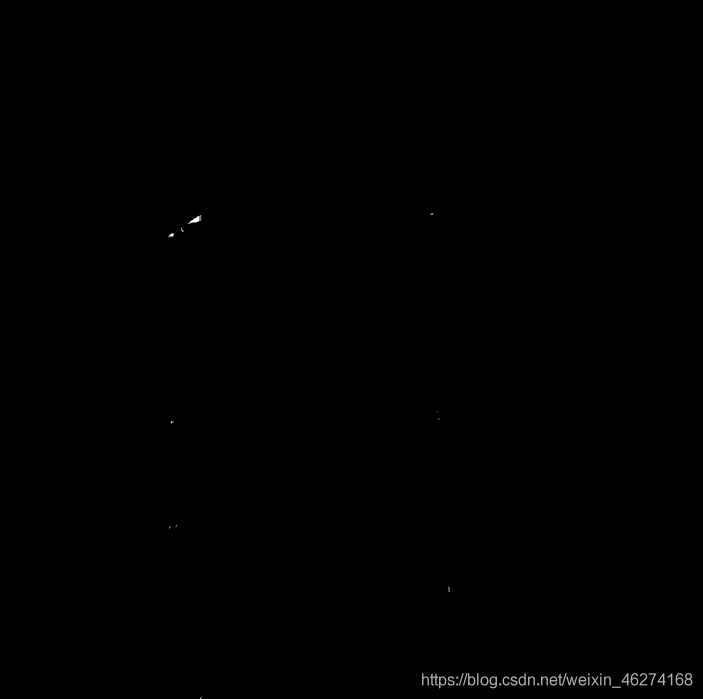

输出结果:
礼帽
礼帽 (Top Hat): 原始输入 - 开运算结果.
例子:
# 读取图片
img = cv2.imread("white.png")
# 核
kernel = np.ones((7, 7), np.uint8)
# 礼帽
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel=kernel)
# 图片展示
cv2.imshow("tophat", tophat)
cv2.waitKey(0)
cv2.destroyAllWindows()

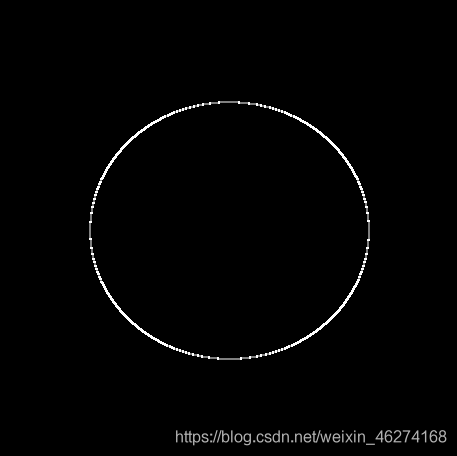

输出结果:
黑帽
黑帽 (Black Hat): 闭运算 - 原始输入.
例子:
# 读取图片
img = cv2.imread("white.png")
# 核
kernel = np.ones((7, 7), np.uint8)
# 礼帽
blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel=kernel)
# 图片展示
cv2.imshow("blackhat", blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()
输出结果:
Sobel 算子
Sobel 算子 (Sobeloperator) 是边缘检测中非常重要的一个算子. Sobel 算子是一类离散性差分算子, 用来运算图像高亮度函数的灰度之近似值.
格式:
cv2.Sobel(src, ddepth, dx, dy, ksize)
参数:
- src: 原图
- ddepth: 图片深度
- dx: 水平方向
- dy: 竖直方向
- ksize: 算子大小
计算 x
代码:
# 读取图片
img = cv2.imread("pie.png")
# Sobel算子
sobelx = cv2.Sobel(img, -1, 1, 0, ksize=3)
# 展示图片
cv2.imshow("sobelx", sobelx)
cv2.waitKey(0)
cv2.destroyAllWindows()

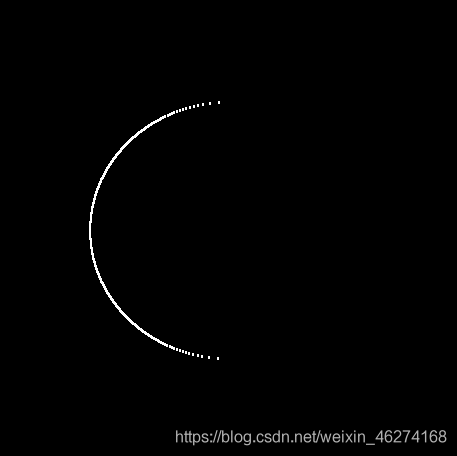

输出结果:
计算 y
代码:
# 读取图片
img = cv2.imread("pie.png")
# Sobel算子
sobely = cv2.Sobel(img, -1, 0, 1, ksize=3)
# 展示图片
cv2.imshow("sobely", sobely)
cv2.waitKey(0)
cv2.destroyAllWindows()

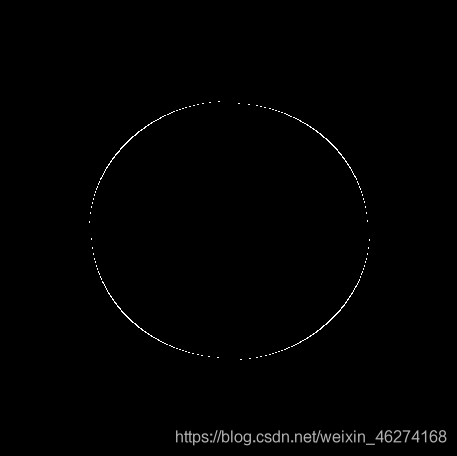

输出结果:
计算 x+y
代码:
# 读取图片
img = cv2.imread("pie.png")
# Sobel算子
sobel = cv2.Sobel(img, -1, 1, 1, ksize=3)
# 展示图片
cv2.imshow("sobel", sobel)
cv2.waitKey(0)
cv2.destroyAllWindows()
输出结果:
融合
代码:
# Sobel算子
sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
# 转换成绝对值
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.convertScaleAbs(sobely)
# 融合
sobel_xy = cv2.addWeighted(sobelx, 0.5, sobely, 0.5, 0)
# 展示图片
cv2.imshow("sobel_xy", sobel_xy)
cv2.waitKey(0)
cv2.destroyAllWindows()

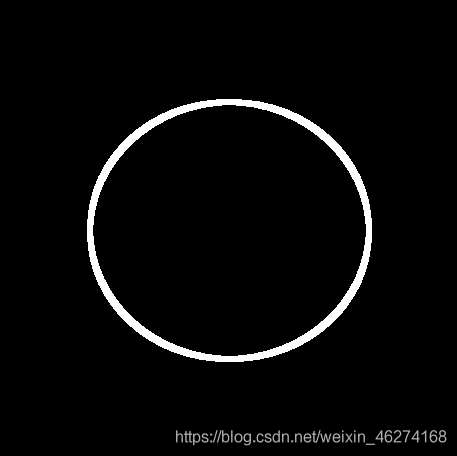

输出结果:
注: 当 ddepth 设置为 -1, 即与原图保持一致, 得到的结果可能是错误的. 计算梯度值可能出现负数, 负数会自动截断为 0. 为了避免信息丢失, 我们需要使用更高是数据类型 cv2.CV_64F, 再通过取绝对值将其映射到 cv2.CV_8U 类型.
