Python如何识别银行卡卡号?

一、现有资源梳理

目前有一张卡号模板图片

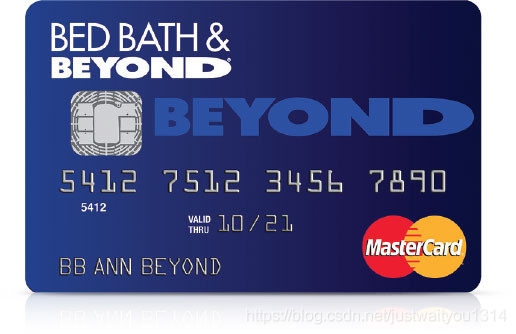

N张测试银行卡图片,其一如下

操作环境 win10-64位
代码语言 Python 3.6

二、实现方案规划

对模板操作，将十个模板和对应的数字一一对应起来

图片中通过查找轮廓，然后绘制轮廓外界矩形的方式，将每一和数字分割出来，并和对应的数字相对应。以字典的形式保存
每一个模板都是这样的形式存储。

array([[ 0, 0, 0, 0, 0, 0, 0, 255, 255, 255, 255, 255, 255],
	 [ 0, 0, 0, 0, 0, 0, 0, 0, 255, 255, 255, 255, 255],
	 [ 0, 0, 0, 0, 0, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 0, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 255, 255, 255],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 255, 255, 255, 255, 0, 0, 0, 255, 255, 0, 0, 0],
	 [255, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
	 [ 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
	 [ 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
	 [255, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 255, 255]], dtype=uint8)

对测试图片操作，取得我们需要的，每个数字的像素 .

整个照片的干扰信息很多，很难直接就定位到卡号位置，需要经过一系列的变换。
定位到卡号位置后，如何将每个卡号给提取出来，进行模板匹配，识别其数字。

1.输入的图片为RGB格式，需要转换成GRAY格式，然后再将灰度形式的图片进行二值化处理。

2.对于二值化处理之后的图片进行Sobel滤波，将数字模糊，连接起来。

3.经过Sobel之后可能数字没有连接在一起，所以执行闭操作将相邻的数字连接起来，因为数字是横向的，所以闭操作的核设置为[1,1,1,1,1,1,1,1,1]。

4.通过查找轮廓和轮廓外接矩形的方式定位到连续数字区域。

5.通过连续数字区域分割出每一个数字，然后将每个数字和模板进行匹配，匹配结果最高的就是最有可能的数字。

三、代码实现

工具包导入

from imutils import contours
import numpy as np
import argparse
import cv2
import myutils

路径和绘图函数及信用卡类型设定

# 模板图片
template = 'images/ocr_a_reference.png'
# 测试图片
image = 'images/credit_card_03.png'
# 指定信用卡类型
FIRST_NUMBER = {
	"3": "American Express",
	"4": "Visa",
	"5": "MasterCard",
	"6": "Discover Card"
}
# 绘图展示
def cv_show(name,img):
	cv2.imshow(name, img)
	cv2.waitKey(0)
	cv2.destroyAllWindows()

模板处理

img = cv2.imread(template)
cv_show('img', img)
# 灰度图
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('ref', ref)
# 二值图像
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]
cv_show('ref', ref)

# 计算轮廓
#cv2.findContours()函数接受的参数为二值图，即黑白的（不是灰度图）,cv2.RETR_EXTERNAL只检测外轮廓，cv2.CHAIN_APPROX_SIMPLE只保留终点坐标
#返回的list中每个元素都是图像中的一个轮廓

ref_, refCnts, hierarchy = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)

cv2.drawContours(img, refCnts, -1, (0, 0, 255), 3)
cv_show('img', img)
print(np.array(refCnts).shape)
refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0] #排序，从左到右，从上到下
digits = {}

# 遍历每一个轮廓
for (i, c) in enumerate(refCnts):
	# 计算外接矩形并且resize成合适大小
	(x, y, w, h) = cv2.boundingRect(c)
	roi = ref[y:y + h, x:x + w]
	roi = cv2.resize(roi, (57, 88))

	# 每一个数字对应每一个模板
	digits[i] = roi
# print(digits)

测试图片处理

# 初始化卷积核
rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))

#读取输入图像，预处理
image = cv2.imread(image)
cv_show('image',image)
image = myutils.resize(image, width=300)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('gray',gray)

#礼帽操作，突出更明亮的区域
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)
cv_show('tophat',tophat)
#
gradX = cv2.Sobel(tophat, ddepth=cv2.CV_32F, dx=1, dy=0, #ksize=-1相当于用3*3的
	ksize=-1)


gradX = np.absolute(gradX)
(minVal, maxVal) = (np.min(gradX), np.max(gradX))
gradX = (255 * ((gradX - minVal) / (maxVal - minVal)))
gradX = gradX.astype("uint8")

print (np.array(gradX).shape)
cv_show('gradX',gradX)

#通过闭操作（先膨胀，再腐蚀）将数字连在一起
gradX = cv2.morphologyEx(gradX, cv2.MORPH_CLOSE, rectKernel)
cv_show('gradX',gradX)
#THRESH_OTSU会自动寻找合适的阈值，适合双峰，需把阈值参数设置为0
thresh = cv2.threshold(gradX, 0, 255,
	cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh',thresh)

#再来一个闭操作

thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel) #再来一个闭操作
cv_show('thresh',thresh)

# 计算轮廓

thresh_, threshCnts, hierarchy = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,
	cv2.CHAIN_APPROX_SIMPLE)

cnts = threshCnts
cur_img = image.copy()
cv2.drawContours(cur_img,cnts,-1,(0,0,255),3)
cv_show('img',cur_img)
locs = []

# 遍历轮廓
for (i, c) in enumerate(cnts):
	# 计算矩形
	(x, y, w, h) = cv2.boundingRect(c)
	ar = w / float(h)

	# 选择合适的区域，根据实际任务来，这里的基本都是四个数字一组
	if ar > 2.5 and ar  4.0:

		if (w > 40 and w  55) and (h > 10 and h  20):
			#符合的留下来
			locs.append((x, y, w, h))

# 将符合的轮廓从左到右排序
locs = sorted(locs, key=lambda x:x[0])
output = []

# 遍历每一个轮廓中的数字
for (i, (gX, gY, gW, gH)) in enumerate(locs):
	# initialize the list of group digits
	groupOutput = []

	# 根据坐标提取每一个组
	group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5]
	cv_show('group',group)
	# 预处理
	group = cv2.threshold(group, 0, 255,
		cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
	cv_show('group',group)
	# 计算每一组的轮廓
	group_,digitCnts,hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,
		cv2.CHAIN_APPROX_SIMPLE)
	digitCnts = contours.sort_contours(digitCnts,
		method="left-to-right")[0]

	# 计算每一组中的每一个数值
	for c in digitCnts:
		# 找到当前数值的轮廓，resize成合适的的大小
		(x, y, w, h) = cv2.boundingRect(c)
		roi = group[y:y + h, x:x + w]
		roi = cv2.resize(roi, (57, 88))
		cv_show('roi',roi)

		# 计算匹配得分
		scores = []

		# 在模板中计算每一个得分
		for (digit, digitROI) in digits.items():
			# 模板匹配
			result = cv2.matchTemplate(roi, digitROI,
				cv2.TM_CCOEFF)
			(_, score, _, _) = cv2.minMaxLoc(result)
			scores.append(score)

		# 得到最合适的数字
		groupOutput.append(str(np.argmax(scores)))

	# 画出来
	cv2.rectangle(image, (gX - 5, gY - 5),
		(gX + gW + 5, gY + gH + 5), (0, 0, 255), 1)
	cv2.putText(image, "".join(groupOutput), (gX, gY - 15),
		cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)

	# 得到结果
	output.extend(groupOutput)

# 打印结果
print("Credit Card Type: {}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))
cv2.imshow("Image", image)
cv2.waitKey(0)
# (194, 300)
# Credit Card Type: MasterCard
# Credit Card #: 5412751234567890

所有代码连在一起就是完整的代码
