有时候想要把几张图放在一起plot，比较好对比，subplot和subplots都可以实现，具体对比可以查看参考博文。这里用matplotlib库的subplot来举个栗子。
有两个数据段，第一个数据是DataFrame类型，第二个是ndarray类型。每个数据都有3列，我想画1*3的折线子图，第一个数据的第n列和第二个数据的第n列画在一张子图上。先来看一下两个数据长什么样儿（为显示方便，只看前5行）。
In [1]: testing_set.head() # DataFrame类型
Out [1]: Open High Low
0 778.81 789.63 775.80
1 788.36 791.34 783.16
2 786.08 794.48 785.02
3 795.26 807.90 792.20
4 806.40 809.97 802.83 # ndarray类型
In [2]: predicted_stock_price #这里就只看前5行
Out [2]: [[790.6911 796.39215 779.3191 ]
[790.24524 796.0866 778.9673 ]
[789.5737 795.52606 778.3751 ]
[790.1047 796.10864 778.92395]
[790.8686 796.94104 779.7281 ]]

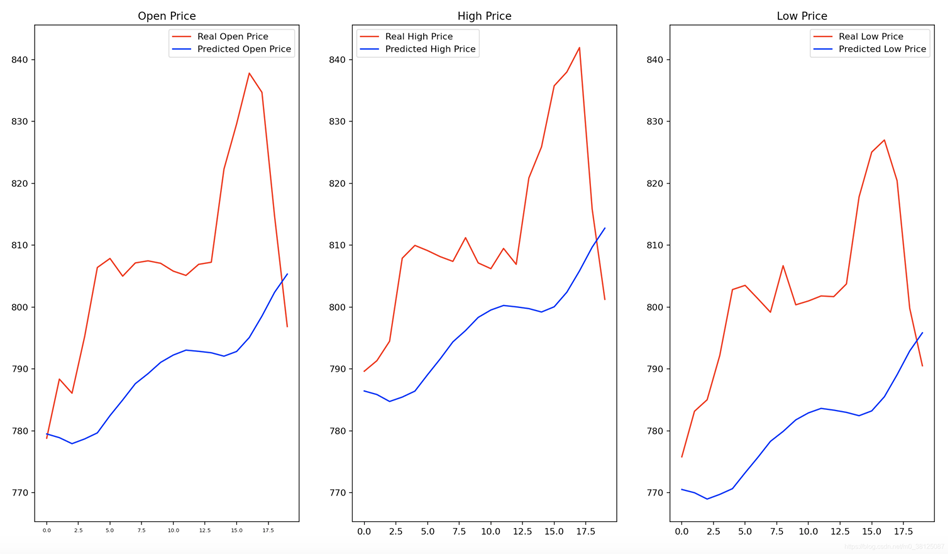

# 创建画布
fig = plt.figure(figsize = (30,10), dpi = 80)
# 子图1
ax1 = plt.subplot(131)
ax1.set_title('Open Price')
ax1.plot(testing_set.values[:,0], color = 'red', label = 'Real Open Price')
ax1.plot(predicted_stock_price[:,0], color = 'blue', label = 'Predicted Open Price')
plt.setp(ax1.get_xticklabels(), fontsize=6)
ax1.legend()
# 子图2
ax2 = plt.subplot(132,sharey=ax1)
ax2.set_title('High Price')
ax2.plot(testing_set.values[:,1], color = 'red', label = 'Real High Price')
ax2.plot(predicted_stock_price[:,1], color = 'blue', label = 'Predicted High Price')
ax2.legend()
# 子图3
ax3 = plt.subplot(133,sharey=ax1)
ax3.set_title('Low Price')
ax3.plot(testing_set.values[:,2], color = 'red', label = 'Real Low Price')
ax3.plot(predicted_stock_price[:,2], color = 'blue', label = 'Predicted Low Price')
ax3.legend()
plt.show()
