本人最近在做一个GUI项目时,需要用到matplotlib画图,写完代码运行时,发现所需要画图功能不能正常使用,在触发画图事件后,画布未更新,需要放大界面才能更新(奇葩吧)。
经过资料查阅,发现需要画图函数后面添加
self.fig.canvas.draw_idle()
补充:解决PyQt5中使用柱状图和饼状图刷新问题
一、问题描述

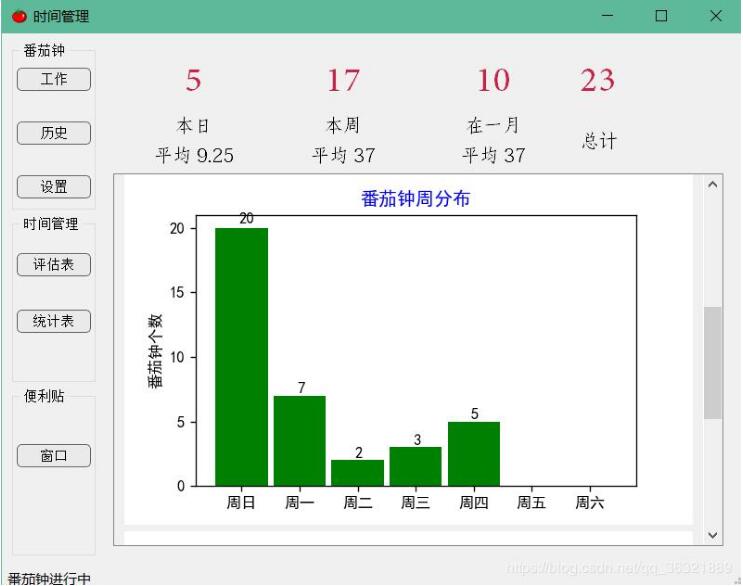

在做一款番茄钟应用,其中包含数据统计功能,如下图:
我遇到的问题是:当完成一个番茄钟后,需要对统计数据进行刷新,但是重新调用一下画图函数无效,下面贴出调用的这个画图函数:
class MyFigure(FigureCanvas, QWidget):
def __init__(self,parent=None, minWidth=600, minHeight=380, dpi=120):
#第一步:创建一个创建Figure
self.fig = Figure(figsize=(8, 8), dpi=dpi)
#第二步:在父类中**Figure窗口
super(MyFigure,self).__init__(self.fig) #此句必不可少,否则不能显示图形
#第三步:创建一个子图,用于绘制图形用,111表示子图编号,如matlab的subplot(1,1,1)
self.axes = self.fig.add_subplot(111)
self.setMinimumSize(minWidth, minHeight)
FigureCanvas.updateGeometry(self)
#第四步:就是画图,【可以在此类中画,也可以在其它类中画】
#画日分布图
def drawDayChart(self):
periodHour=['0'+str(i) if i10 else str(i) for i in range(24)]
periodDict=dict(zip(periodHour, [0]*24))
with open('configFiles/history.txt', 'r') as f:
lines=f.readlines()
for line in lines:
period=line[11:13]
periodDict[period]+=1
periodDictKeys=periodDict.keys()
periodDictValues=periodDict.values()
rects=self.axes.bar(periodDictKeys, periodDictValues, align='edge', width=0.9, color='green')
self.axes.set_ylabel('番茄钟个数')
self.axes.set_title('番茄钟日分布', color='blue')
for rect in rects:
x=rect.get_x()
y=rect.get_height()
if(y==0):
continue
self.axes.text(x, 1.01*y, str(y), va='bottom')
二、解决思路
1、首先确定每次刷新的时候,穿给图标的数据是否真正刷新,确定这一点后
2、尝试使用self.axes.clear()将之前画的图删除掉,然后重画---尝试后仍然不行
3、google :How to update a plot in matplotlib?
找到了这么几行代码:
fig.canvas.draw()
fig.canvas.flush_events()
于是去matplotlib官网查文档,在我的函数中加入了self.fig.canvas.draw_idle()。
4、成功实现了刷新
最后的代码:
class MyFigure(FigureCanvas, QWidget):
def __init__(self,parent=None, minWidth=600, minHeight=380, dpi=120):
#第一步:创建一个创建Figure
self.fig = Figure(figsize=(8, 8), dpi=dpi)
#第二步:在父类中**Figure窗口
super(MyFigure,self).__init__(self.fig) #此句必不可少,否则不能显示图形
#第三步:创建一个子图,用于绘制图形用,111表示子图编号,如matlab的subplot(1,1,1)
self.axes = self.fig.add_subplot(111)
self.setMinimumSize(minWidth, minHeight)
FigureCanvas.updateGeometry(self)
#第四步:就是画图,【可以在此类中画,也可以在其它类中画】
#画日分布图
def drawDayChart(self):
periodHour=['0'+str(i) if i10 else str(i) for i in range(24)]
periodDict=dict(zip(periodHour, [0]*24))
with open('configFiles/history.txt', 'r') as f:
lines=f.readlines()
for line in lines:
period=line[11:13]
periodDict[period]+=1
periodDictKeys=periodDict.keys()
periodDictValues=periodDict.values()
#实现刷新的条件1
self.axes.clear()
rects=self.axes.bar(periodDictKeys, periodDictValues, align='edge', width=0.9, color='green')
#实现刷新的条件2
self.fig.canvas.draw_idle()
self.axes.set_ylabel('番茄钟个数')
self.axes.set_title('番茄钟日分布', color='blue')
for rect in rects:
x=rect.get_x()
y=rect.get_height()
if(y==0):
continue
self.axes.text(x, 1.01*y, str(y), va='bottom')
三、原因猜测
即使清空了self.axes 但是画布中可能还存在残留数据
self.axes.fig.draw_idle()
在官方文档中的描述是用于重画图表,因此尝试使用,最终解决了问题!
以上为个人经验,希望能给大家一个参考,也希望大家多多支持脚本之家。如有错误或未考虑完全的地方,望不吝赐教。
