matplotlib之pyplot模块坐标轴范围设置(autoscale(),xlim(),ylim())

matplotlib默认根据数据系列自动缩放坐标轴范围。pyplot模块中的autoscale函数可以切换是否自动缩放坐标轴范围，xlim()和ylim()函数可手动设置坐标轴范围。

autoscale函数

对于pyplot模块控制坐标轴范围是否自动缩放的函数为autoscale。
函数签名为matplotlib.pyplot.autoscale(enable=True, axis='both', tight=None)
参数作用及取值如下：

enable为布尔值，即是否自动缩放。
axis取值范围为{'both', 'x', 'y'}，默认值为'both'，即作用在哪个坐标轴。
tight为布尔值，默认值为None，即是否设置边距为0。

底层相关函数有：

Axes.autoscale
Axes.autoscale_view
Axes.set_autoscale_on
Axes.get_autoscale_on
Axes.set_autoscalex_on
Axes.get_autoscalex_on
Axes.set_autoscaley_on
Axes.get_autoscaley_on

案例

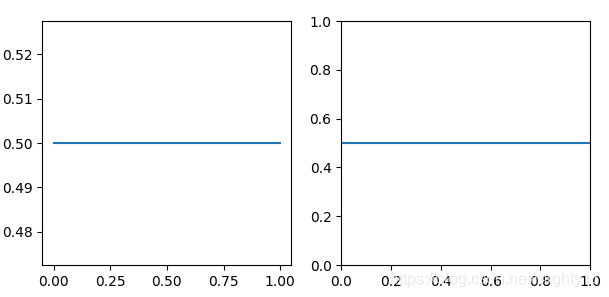

自动缩放坐标轴范围功能对比。

import matplotlib.pyplot as plt

plt.subplot(121)
plt.plot([0.5,0.5])
print(plt.gca().get_autoscale_on())
print(plt.gca().get_autoscalex_on())
print(plt.gca().get_autoscaley_on())
plt.subplot(122)
plt.plot([0.5,0.5])
plt.autoscale(False)
print(plt.gca().get_autoscale_on())
print(plt.gca().get_autoscalex_on())
print(plt.gca().get_autoscaley_on())
plt.show()

输出：

True
True
True
False
False
False

xlim()函数

手动设置x坐标轴的范围或获取x坐标轴的范围。

函数签名为matplotlib.pyplot.xlim(*args, **kwargs)。

调用签名有三种：

xlim((left, right))
xlim(left, right)
xlim(left=1, right=3)

其中left为x坐标轴左侧极值，right为x坐标轴右侧极值。注意！left可以比right大！

返回值为(left, right)，即坐标轴范围元组。

xlim()相当于Axes.get_xlim，xlim(*args, **kwargs)相当于Axes.set_xlim。

案例

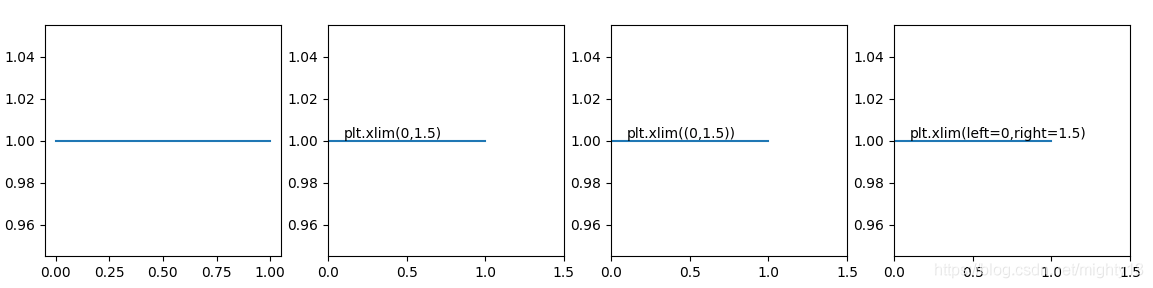

演示xlim()的调用方法。

import matplotlib.pyplot as plt

plt.figure(figsize=(14, 3))
plt.subplot(141)
plt.plot([1, 1])
print(plt.xlim())
plt.subplot(142)
plt.plot([1, 1])
plt.xlim(0, 1.5)
plt.annotate('plt.xlim(0,1.5)', (0.1, 1.001))
print(plt.xlim())
plt.subplot(143)
plt.plot([1, 1])
plt.xlim((0, 1.5))
plt.annotate('plt.xlim((0,1.5))', (0.1, 1.001))
print(plt.xlim())
plt.subplot(144)
plt.plot([1, 1])
plt.xlim(left=0, right=1.5)
plt.annotate('plt.xlim(left=0,right=1.5)', (0.1, 1.001))
print(plt.xlim())
plt.show()

输出：

(-0.05, 1.05)
(0.0, 1.5)
(0.0, 1.5)
(0.0, 1.5)

ylim()函数

手动设置y坐标轴的范围或获取y坐标轴的范围。使用方法与xim()函数相似。

函数签名为matplotlib.pyplot.ylim(*args, **kwargs)。

调用签名有三种：

ylim((bottom, top))
ylim(bottom, top)
ylim(bottom=1, top=3)

其中bottom为x坐标轴左侧极值，top为x坐标轴右侧极值。注意！bottom可以比top大！

返回值为(bottom, top)，即坐标轴范围元组。

ylim()相当于Axes.get_ylim，ylim(*args, **kwargs)相当于Axes.set_ylim。

案例

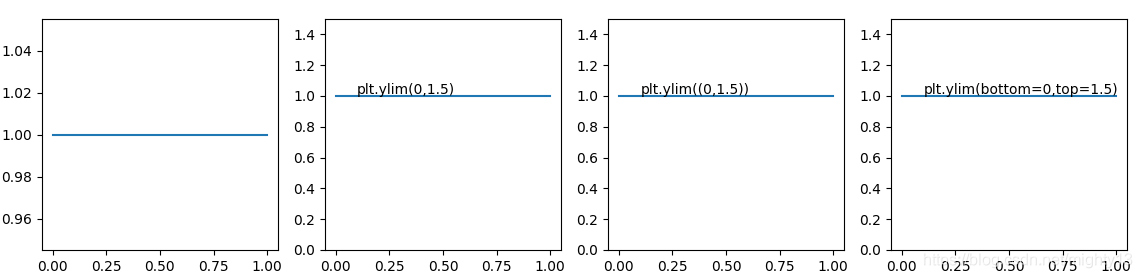

演示ylim()的调用方法。

import matplotlib.pyplot as plt

plt.figure(figsize=(14, 3))
plt.subplot(141)
plt.plot([1, 1])
print(plt.ylim())
plt.subplot(142)
plt.plot([1, 1])
plt.ylim(0, 1.5)
plt.annotate('plt.ylim(0,1.5)', (0.1, 1.01))
print(plt.ylim(0,1.5))
plt.subplot(143)
plt.plot([1, 1])
plt.ylim((0, 1.5))
plt.annotate('plt.ylim((0,1.5))', (0.1, 1.01))
print(plt.ylim())
plt.subplot(144)
plt.plot([1, 1])
plt.ylim(bottom=0, top=1.5)
plt.annotate('plt.ylim(bottom=0,top=1.5)', (0.1, 1.01))
print(plt.ylim())
plt.show()

输出：
