Spark SQL的整体实现逻辑解析

1、sql语句的模块解析

   当我们写一个查询语句时，一般包含三个部分，select部分，from数据源部分，where限制条件部分，这三部分的内容在sql中有专门的名称：

当我们写sql时，如上图所示，在进行逻辑解析时会把sql分成三个部分，project，DataSource，Filter模块，当生成执行部分时又把他们称为:Result模块、

DataSource模块和Opertion模块。

那么在关系数据库中，当我们写完一个查询语句进行执行时，发生的过程如下图所示：

整个执行流程是：query -> Parse -> Bind -> Optimize -> Execute

1、写完sql查询语句，sql的查询引擎首先把我们的查询语句进行解析，也就是Parse过程，解析的过程是把我们写的查询语句进行分割，把project，DataSource和Filter三个部分解析出来从而形成一个逻辑解析tree，在解析的过程中还会检查我们的sql语法是否有错误，比如缺少指标字段、数据库中不包含这张数据表等。当发现有错误时立即停止解析，并报错。当顺利完成解析时，会进入到Bind过程。

2、Bind过程，通过单词我们可看出，这个过程是一个绑定的过程。为什么需要绑定过程？这个问题需要我们从软件实现的角度去思考，如果让我们来实现这个sql查询引擎，我们应该怎么做？他们采用的策略是首先把sql查询语句分割，分割不同的部分，再进行解析从而形成逻辑解析tree，然后需要知道我们需要取数据的数据表在哪里，需要哪些字段，执行什么逻辑，这些都保存在数据库的数据字典中，因此bind过程，其实就是把Parse过程后形成的逻辑解析tree，与数据库的数据字典绑定的过程。绑定后会形成一个执行tree，从而让程序知道表在哪里，需要什么字段等等

3、完成了Bind过程后，数据库查询引擎会提供几个查询执行计划，并且给出了查询执行计划的一些统计信息，既然提供了几个执行计划，那么有比较就有优劣，数据库会根据这些执行计划的统计信息选择一个最优的执行计划，因此这个过程是Optimize(优化)过程。

4、选择了一个最优的执行计划，那么就剩下最后一步执行Execute,最后执行的过程和我们解析的过程是不一样的，当我们知道执行的顺序，对我们以后写sql以及优化都是有很大的帮助的.执行查询后，他是先执行where部分，然后找到数据源之数据表，最后生成select的部分，我们的最终结果。执行的顺序是：operation->DataSource->Result

虽然以上部分对SparkSQL没有什么联系，但是知道这些，对我们理解SparkSQL还是很有帮助的。

2、SparkSQL框架的架构

要想对这个框架有一个清晰的认识，首先我们要弄清楚，我们为什么需要sparkSQL呢？个人建议一般情况下在写sql能够直接解决的问题就不要使用sparkSQL，如果想刻意使用sparkSQL，也不一定能够加快开发的进程。使用sparkSQL是为了解决一般用sql不能解决的复杂逻辑，使用编程语言的优势来解决问题。我们使用sparkSQL一般的流程如下图：

如上图所示，一般情况下分为两个部分：a、把数据读入到sparkSQL中，sparkSQL进行数据处理或者算法实现，然后再把处理后的数据输出到相应的输出源中。

1、同样我们也是从如果让我们开发，我们应该怎么做，需要考虑什么问题来思考这个问题。

     a、第一个问题是，数据源有几个，我们可能从哪些数据源读取数据？现在sparkSQL支持很多的数据源，比如：hive数据仓库、json文件，.txt，以及orc文件，同时现在还支持jdbc从关系数据库中取数据。功能很强大。

     b、还一个需要思考的问题是数据类型怎么映射啊？我们知道当我们从一个数据库表中读入数据时，我们定义的表结构的字段的类型和编程语言比如scala中的数据类型映射关系是怎样的一种映射关系？在sparkSQL中有一种来解决这个问题的方法，来实现数据表中的字段类型到编程语言数据类型的映射关系。这个以后详细介绍，先了解有这个问题就行。

     c、数据有了，那么在sparkSQL中我们应该怎么组织这些数据，需要什么样的数据结构呢，同时我们对这些数据都可以进行什么样的操作？sparkSQL采用的是DataFrame数据结构来组织读入到sparkSQL中的数据，DataFrame数据结构其实和数据库的表结构差不多，数据是按照行来进行存储，同是还有一个schema，就相当于数据库的表结构，记录着每一行数据属于哪个字段。

     d、当数据处理完以后，我们需要把数据放入到什么地方，并切以什么样的格式进行对应，这个a和b要解决的问题是相同的。

2、sparkSQL对于以上问题的实现逻辑也很明确，从上图已经很清楚，主要分为两个阶段，每个阶段都对应一个具体的类来实现。

   a、 对于第一个阶段，sparkSQL中存在两个类来解决这些问题：HiveContext，SQLContext，同时hiveContext继承了SQLContext的所有方法，同时又对其进行了扩展。因为我们知道， hive和mysql的查询还是有一定的差别的。HiveContext只是用来处理从hive数据仓库中读入数据的操作，SQLContext可以处理sparkSQL能够支持的剩下的所有的数据源。这两个类处理的粒度是限制在对数据的读写上，同时对表级别的操作上，比如，读入数据、缓存表、释放缓存表表、注册表、删除注册的表、返回表的结构等的操作。

  b、sparkSQL处理读入的数据，采用的是DataFrame中提供的方法。因为当我们把数据读入到sparkSQL中，这个数据就是DataFrame类型的。同时数据都是按照Row进行存储的。其中 DataFrame中提供了很多有用的方法。以后会细说。

 c、在spark1.6版本以后，又增加了一个类似于DataFrame的数据结构Dataset，增加此数据结构的目的是DataFrame有软肋，他只能处理按照Row进行存储的数据，并且只能使用DataFrame中提供的方法，我们只能使用一部分RDD提供的操作。实现Dataset的目的就是让我们能够像操作RDD一样来操作sparkSQL中的数据。

d、其中还有一些其他的类，但是现在在sparkSQL中最主要的就是上面的三个类，其他类以后碰到了会慢慢想清楚。

3、sparkSQL的hiveContext和SQLContext的运行原理

  hiveContext和SQLContext与我第一部分讲到的sql语句的模块解析实现的原理其实是一样的，采用了同样的逻辑过程，并且网上有好多讲这一块的，就直接粘贴复制啦！！

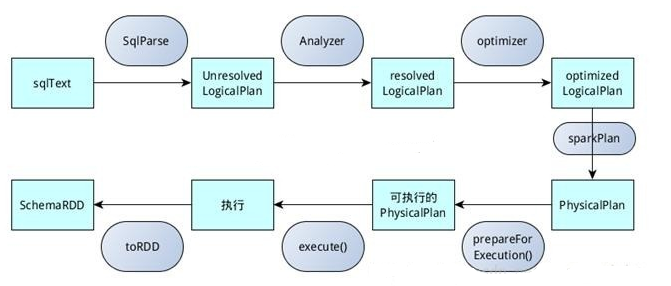

  sqlContext总的一个过程如下图所示：

1.SQL语句经过SqlParse解析成UnresolvedLogicalPlan；

2.使用analyzer结合数据数据字典（catalog）进行绑定，生成resolvedLogicalPlan；

3.使用optimizer对resolvedLogicalPlan进行优化，生成optimizedLogicalPlan；

4.使用SparkPlan将LogicalPlan转换成PhysicalPlan；

5.使用prepareForExecution()将PhysicalPlan转换成可执行物理计划；

6.使用execute()执行可执行物理计划；

7.生成SchemaRDD。

在整个运行过程中涉及到多个SparkSQL的组件，如SqlParse、analyzer、optimizer、SparkPlan等等

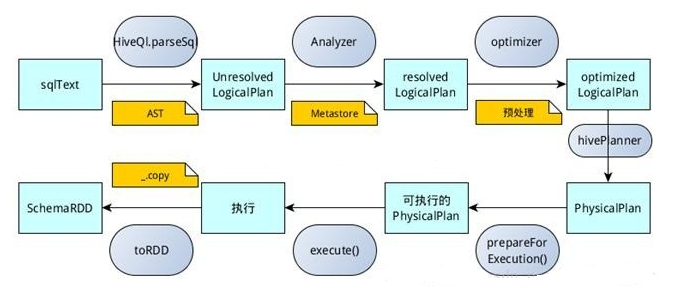

hiveContext总的一个过程如下图所示：

1.SQL语句经过HiveQl.parseSql解析成Unresolved LogicalPlan，在这个解析过程中对hiveql语句使用getAst()获取AST树，然后再进行解析；

2.使用analyzer结合数据hive、源数据Metastore（新的catalog）进行绑定，生成resolved LogicalPlan；

3.使用optimizer对resolved LogicalPlan进行优化，生成optimized LogicalPlan，优化前使用了ExtractPythonUdfs(catalog.PreInsertionCasts(catalog.CreateTables(analyzed)))进行预处理；

4.使用hivePlanner将LogicalPlan转换成PhysicalPlan；

5.使用prepareForExecution()将PhysicalPlan转换成可执行物理计划；

6.使用execute()执行可执行物理计划；

7.执行后，使用map(_.copy)将结果导入SchemaRDD。
