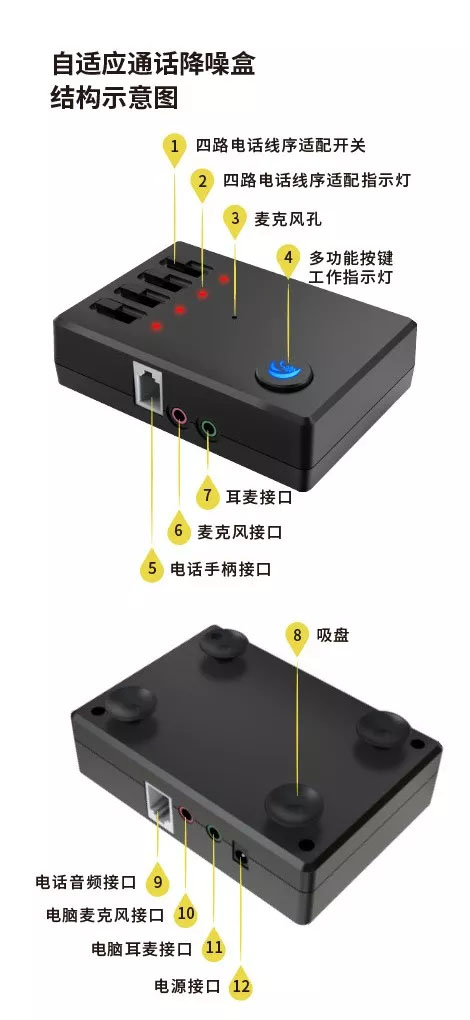

一、 自适应通话降噪盒结构示意图

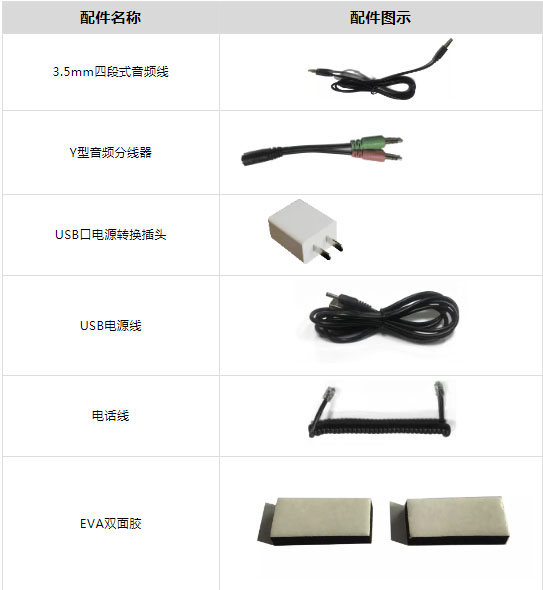

二、配件清单
三、具体操作说明
1、电话或话务员耳麦如何连接自适应通话降噪盒？
步骤1.
将USB口电源转换插头与USB电源线连接并插入降噪盒电源接口⓬后，接通电源
步骤2.

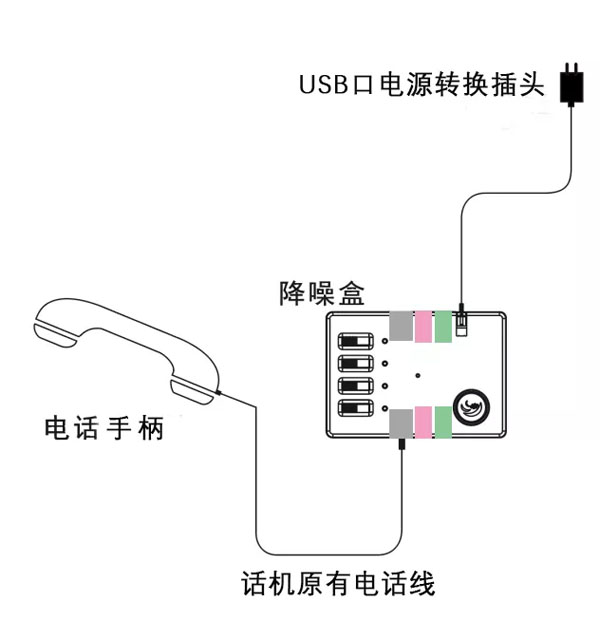

将电话手柄或者话务员耳麦通过话机原有的电话线连接电话手柄接口➎，长按多功能按键➍5秒，直到工作指示灯➍红蓝交替闪烁。
步骤3.
拨动四路电话线序适配开关➊，使得四路电话线序适配指示灯➋都处于红色常亮状态
步骤4.
对准电话手柄/话务员耳麦的麦克风位置播放配套的线序自动检测音频，等待工作指示灯➍变为蓝色常亮状态后停止播放线序自动检测音频
步骤5.
拨动四路电话线序适配开关➊，使得四路电话线序适配指示灯➍全部处于熄灭状态，此时说明降噪盒与电话手柄/话务员耳麦的线序适配完成
步骤6.
将电话机座通过电话线与降噪盒的电话音频接口➒连接，即可开始使用

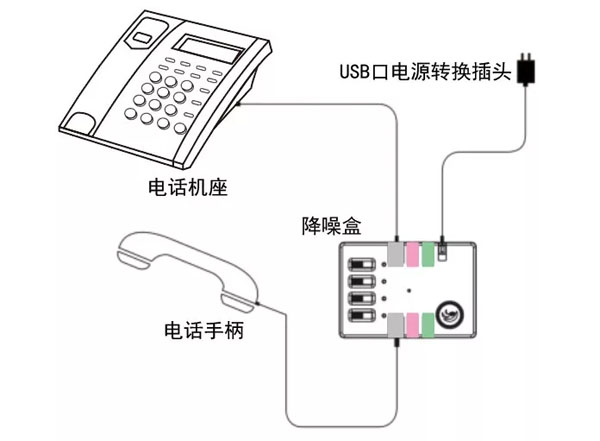

▲座机电话连接示意图

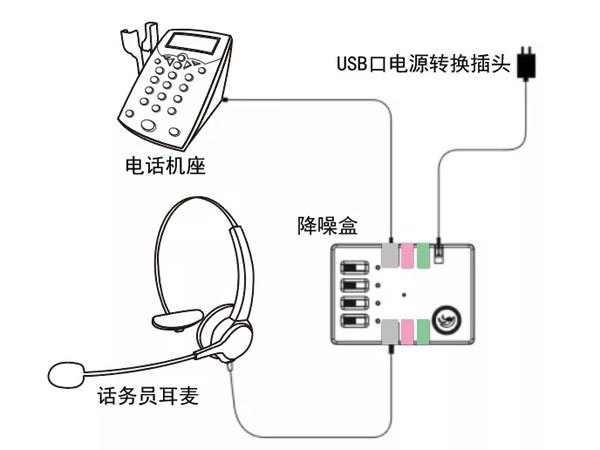

▲话务员耳麦连接示意图
2、连接电脑时，耳麦如何连接自适应通话降噪盒？
场景一:3.5mm双插头耳麦和配有耳机、麦克风双接口的电脑与降噪盒的连接使用方法
步骤1.
将耳麦的耳机插头插入降噪盒的耳麦接口➐，麦克风插头插入降噪盒的麦克风接口➏
步骤2.
将Y型音频分线器一端连接电脑的耳机和麦克风接口，另一端连接3.5mm四段式音频线
步骤3.
将3.5mm四段式音频线连接降噪盒的电脑耳麦接口⓫
步骤4.
将USB口电源转换插头与USB电源线连接并插入降噪盒电源接口⓬后，工作指示灯➍呈现蓝色常亮状态，此时即可开始使用

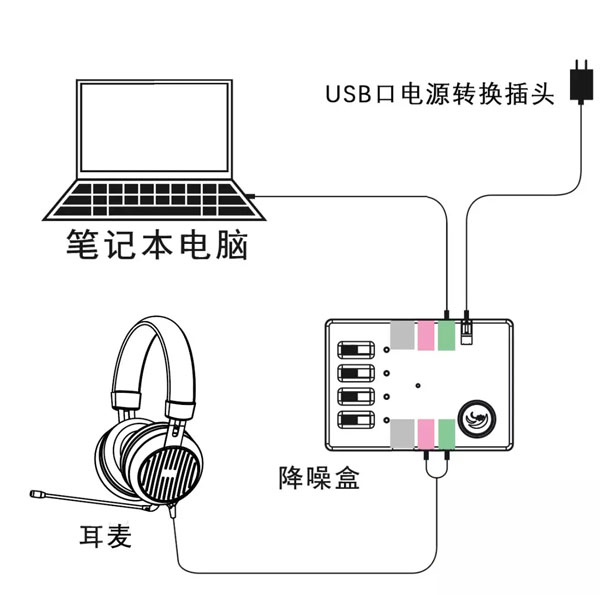

▲完成连接示意图
场景二:3.5mm四段式单插头耳麦和配有耳机、麦克风双接口的电脑与降噪盒的连接使用方法
步骤1.
将3.5mm四段式单插头耳麦接入降噪盒耳麦接口➐
步骤2.
将Y型音频分线器一端连接电脑的耳机和麦克风接口，另一端连接3.5mm四段式音频线
步骤3.
将3.5mm四段式音频线连接降噪盒的电脑耳麦接口⓫
步骤4.
将USB口电源转换插头与USB电源线连接并插入降噪盒电源接口⓬，工作指示灯➍呈现蓝色常亮状态，此时即可开始使用

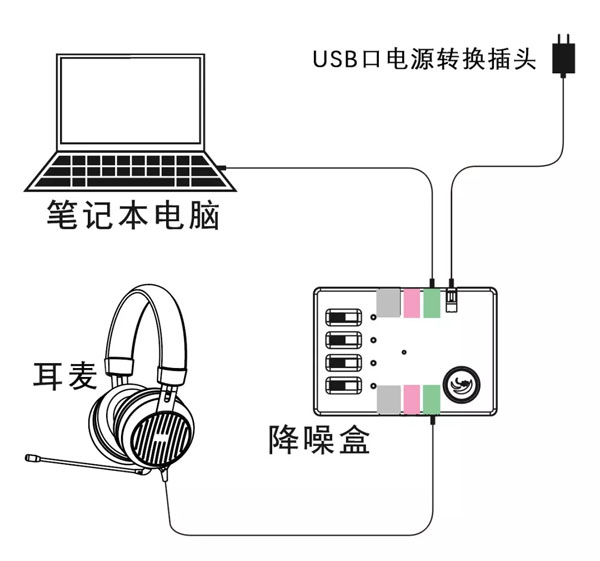

▲完成连接示意图
场景三:3.5mm双插头耳麦和配有耳麦合一接口的电脑与降噪盒的连接使用方法
步骤1.
将耳麦的耳机插头插入降噪盒的耳麦接口➐，麦克风插头插入降噪盒的麦克风接口➏
步骤2.
3.5mm四段式音频线分别连接电脑的耳麦合一接口与降噪盒上的电脑耳麦接口⓫
步骤3.
将USB口电源转换插头与USB电源线连接并插入降噪盒电源接口⓬后，工作指示灯➍呈现蓝色常亮状态，此时即可开始使用
▲完成连接示意图
场景四:3.5mm四段式单插头耳麦和配有耳麦合一接口的电脑与降噪盒的连接使用方法
步骤1.
3.5mm四段式单插头耳麦连接降噪盒的耳麦接口➐
步骤2.
3.5mm四段式音频线分别连接电脑的耳麦合一接口与降噪盒上的电脑耳麦接口⓫
步骤3.
将USB口电源转换插头与USB电源线连接并插入降噪盒电源接口⓬后，工作指示灯➍呈现蓝色常亮状态，此时即可开始使用
▲完成连接示意图
四、注意事项
1、请将降噪盒放置在距离使用者一臂范围附近的位置，使用过程中请勿将降噪盒靠近嘴边，否则将影响通话效果；
2、连接电话或话务机时请使用本机配件中的USB口电源转换插头，使用其他转换插头可能影响本设备降噪效果。
